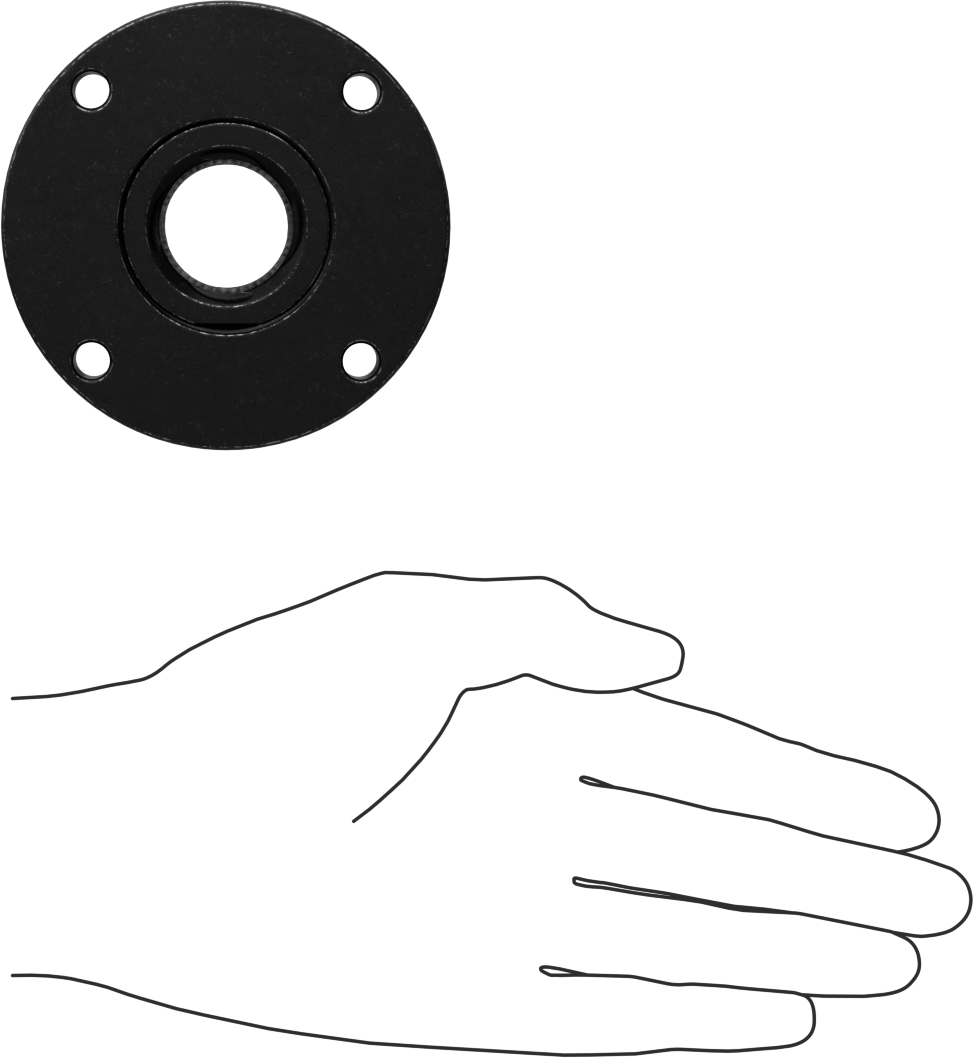

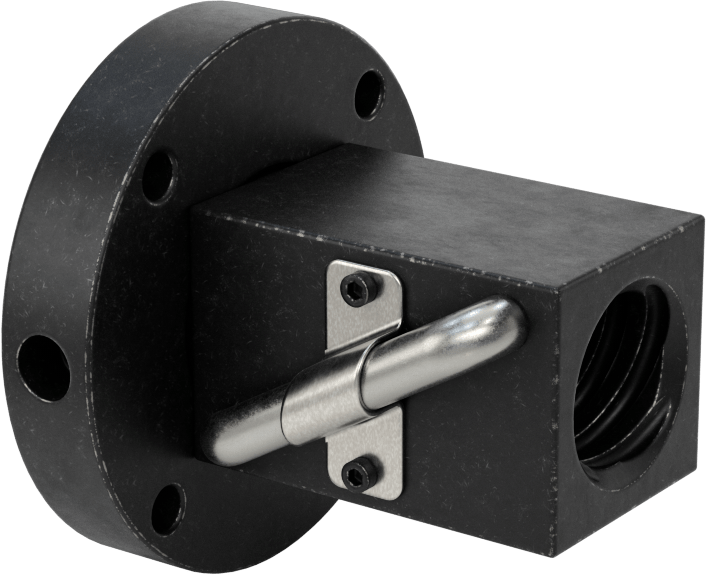

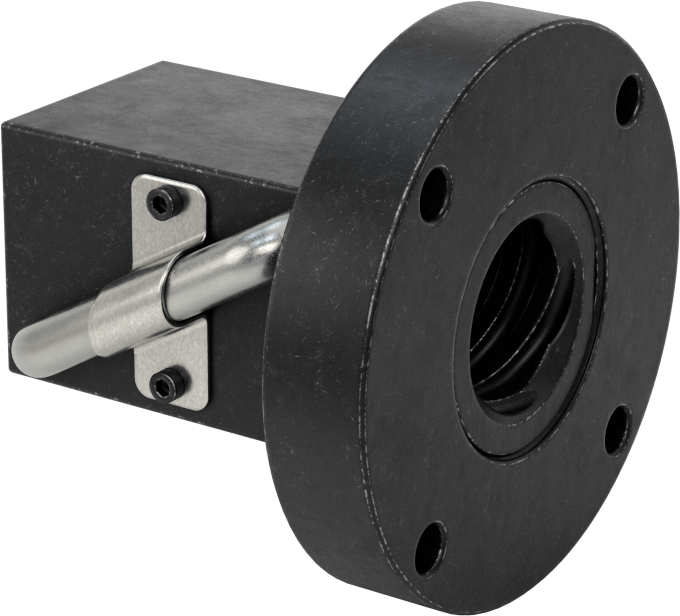

Hızlı Hareketli Flanşlı Bilyalı Somun
1" (2.54 cm)-4 Boyut, 3" (7.62 cm) Uzunluk
| Somun Tipi | Flanş |
| Bileşen | Rulman Somunu |
| Diş Yönü | Sağ El |
| Malzeme | Siyah Oksit Alaşımlı Çelik |
| Stil | G |
| Diş Boyutu | 1"-42.54 cm |
| Uzunluk | 3"7.62 cm |
| Genişlik | 1 1/2"3.81 cm |
| Yükseklik | 1 1/2"3.81 cm |
| Flanş | |
| Çap | 3 15/64"8.22 cm |
| Kalınlık | 5/8"1.59 cm |
| Diş Başlangıç Sayısı | 4 |
| Dönüş Başına Hareket Mesafesi | 1"2.54 cm |
| Cıvata Çemberi Çapı | 2 3/4"6.98 cm |
| Sertlik | Rockwell C56 |
| Dinamik İtme Yük Kapasitesi | 2,300 lb. |
| Maksimum Boşluk | 0.015"0.04 cm |
| Sıcaklık Aralığı | -65° F ila 300° F |
| Flanş Sertliği | Rockwell C31 |
| Montaj Deliği | |
| Adet | 4 |
| Çap | 17/64"0.67 cm |
| Performans | Hızlı Hareket |
| Ölçü Birimleri | İnç |
| Diş Tipi | Bilye |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848390.9500 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Çoklu diş kanalları (diş başlangıçları olarak da bilinir), tek diş başlangıcına sahip bilyalı vidalara kıyasla daha hızlı doğrusal hareket sağlar. Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda pürüzsüz, düşük sürtünmeli hareket sağlar. Uyumluluğu sağlamak için, aynı diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Siyah Oksit Alaşımlı Çelik — Siyah oksit alaşımlı çelik bilyalı somunlar, hafif korozyon direncine sahiptir.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.
