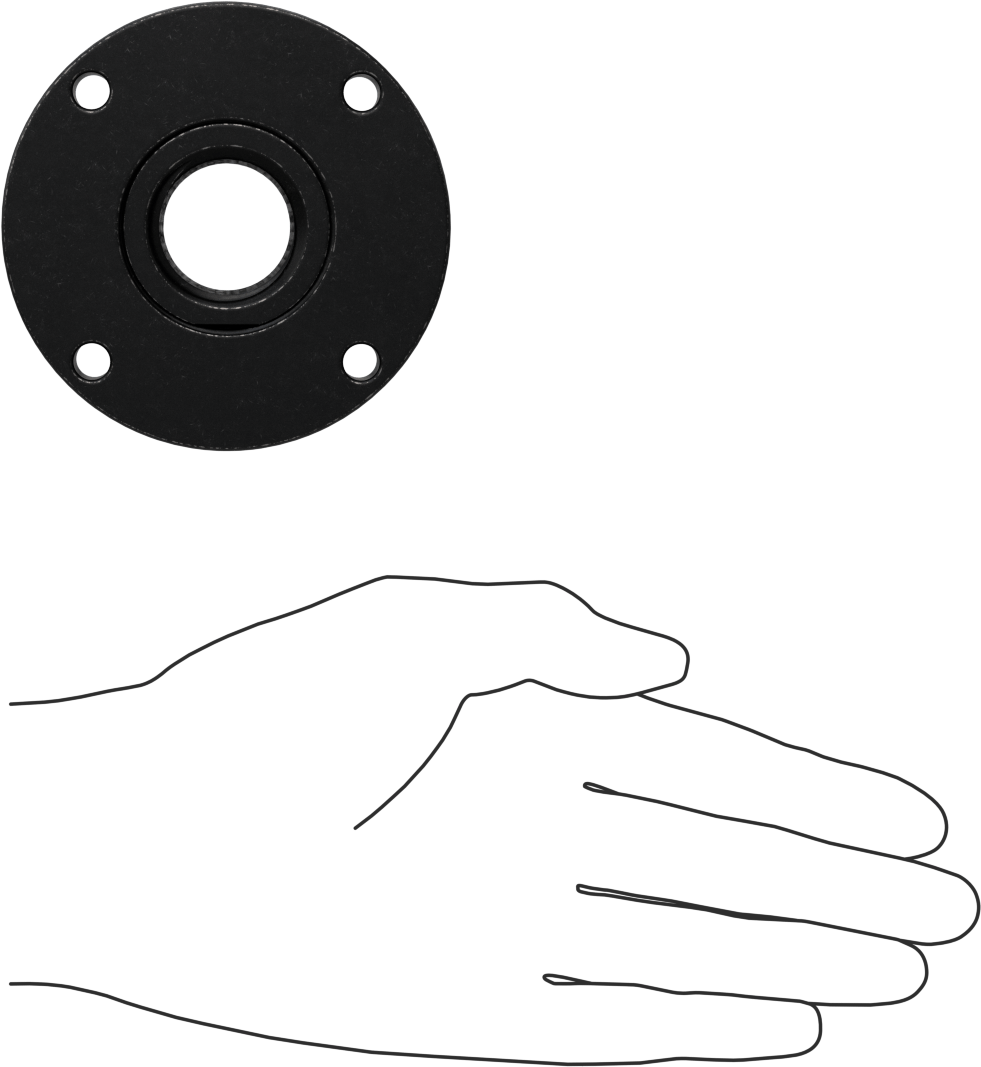

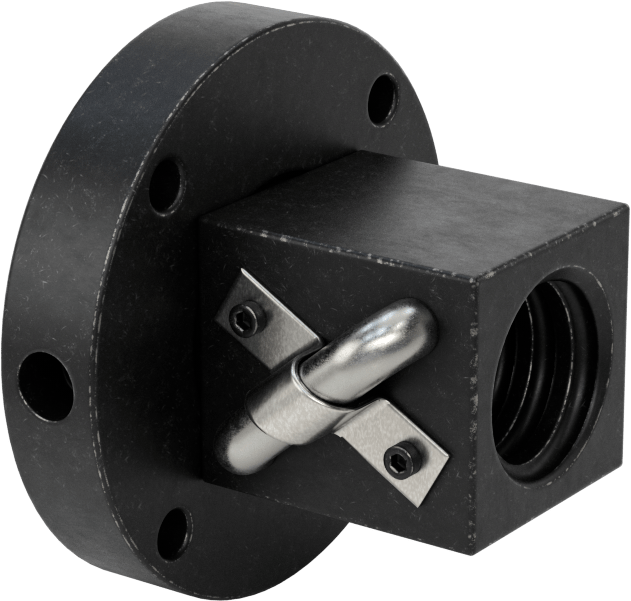

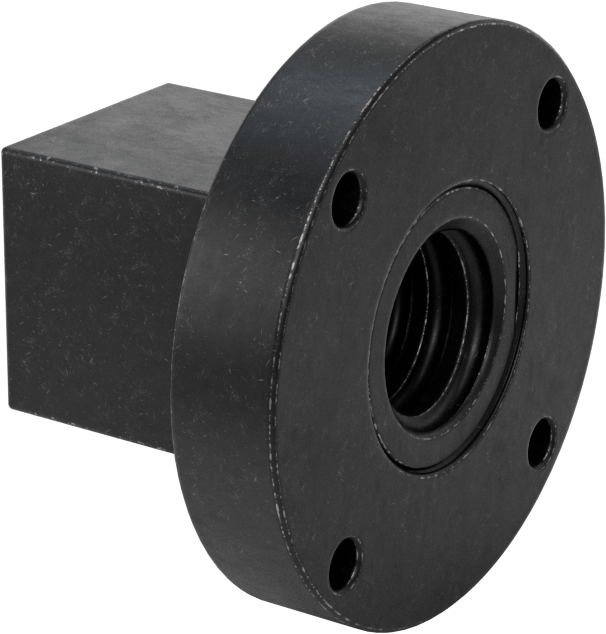

Flanşlı Top Somun
1" (2.54 cm)-4 Sol Dişli Boyutu, 2-5/8" (6.67 cm) Uzunluk
| Somun Tipi | Flanş |
| Bileşen | Rulman Somunu |
| Diş Yönü | Sol El |
| Malzeme | Siyah Oksit Alaşımlı Çelik |
| Stil | E |
| Diş Boyutu | 1"-42.54 cm |
| Uzunluk | 2 5/8"6.67 cm |
| Genişlik | 1 1/2"3.81 cm |
| Yükseklik | 1 1/2"3.81 cm |
| Flanş | |
| Çap | 2 15/64"5.68 cm |
| Kalınlık | 5/8"1.59 cm |
| Diş Başlangıç Sayısı | 1 |
| Dönüş Başına Hareket Mesafesi | 0.25"0.64 cm |
| Cıvata Çemberi Çapı | 2 3/4"6.98 cm |
| Sertlik | Rockwell C56 |
| Dinamik İtme Yük Kapasitesi | 1,620 lb. |
| Maksimum Boşluk | 0.015"0.04 cm |
| Sıcaklık Aralığı | -65° F ila 300° F |
| Flanş Sertliği | Rockwell C31 |
| Montaj Deliği | |
| Adet | 4 |
| Çap | 17/64"0.67 cm |
| Ölçü Birimleri | İnç |
| Diş Tipi | Bilye |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848390.9500 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda sorunsuz, düşük sürtünmeli hareket sağlar. Tek başlangıçlı bilyalı vidalar ve somunlar olarak da bilinen bu parçalar, vidanın uzunluğu boyunca uzanan tek bir dişe sahiptir. Hızlı hareket eden bilyalı vidalar ve somunlara göre daha fazla torkla çalışırlar. Uyumluluğu sağlamak için, aynı diş yönüne ve boyutuna sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Siyah Oksit Alaşımlı Çelik — Siyah oksit alaşımlı çelik bilyalı somunlar, hafif korozyon direncine sahiptir.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.
