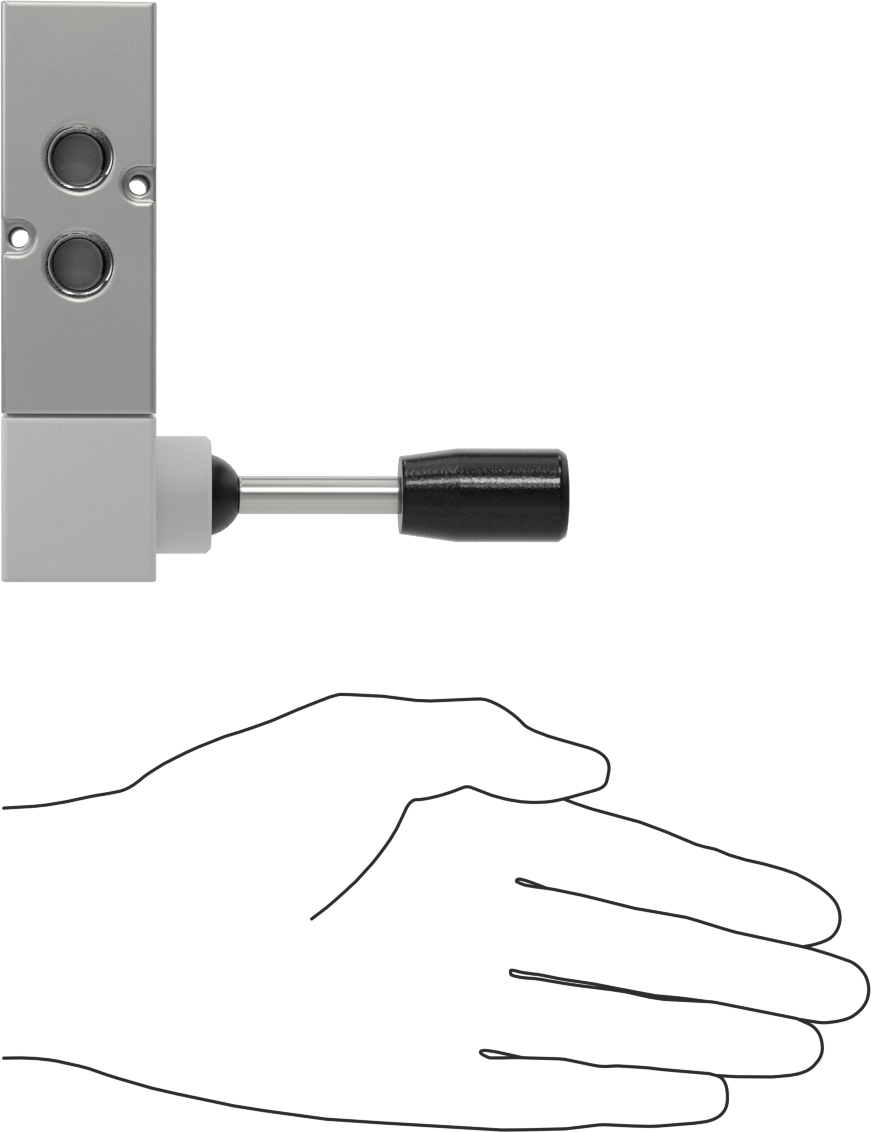

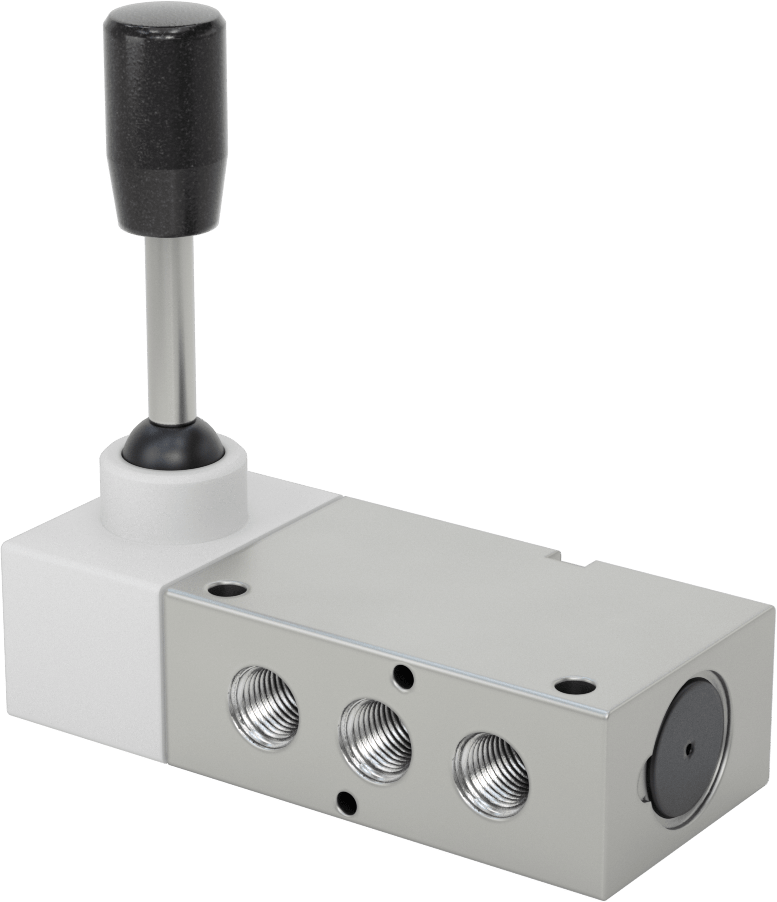

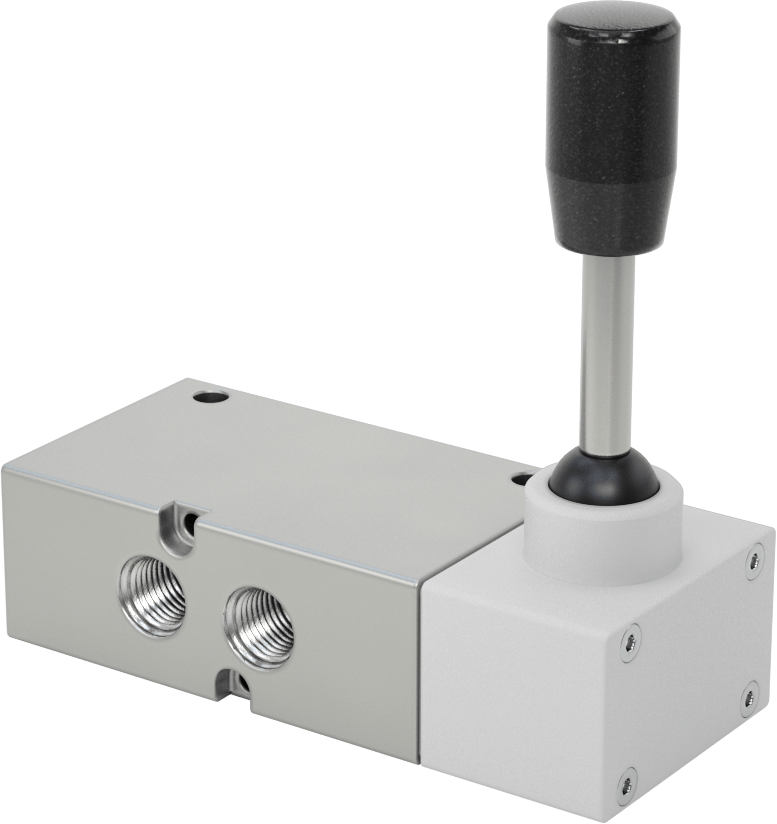

İki Eylemli Hava Yön Kontrol Valfi, Eşzamanlı, El Geri Dönüş
1/4 NPT
₺39.465 Adet
3368K28
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |

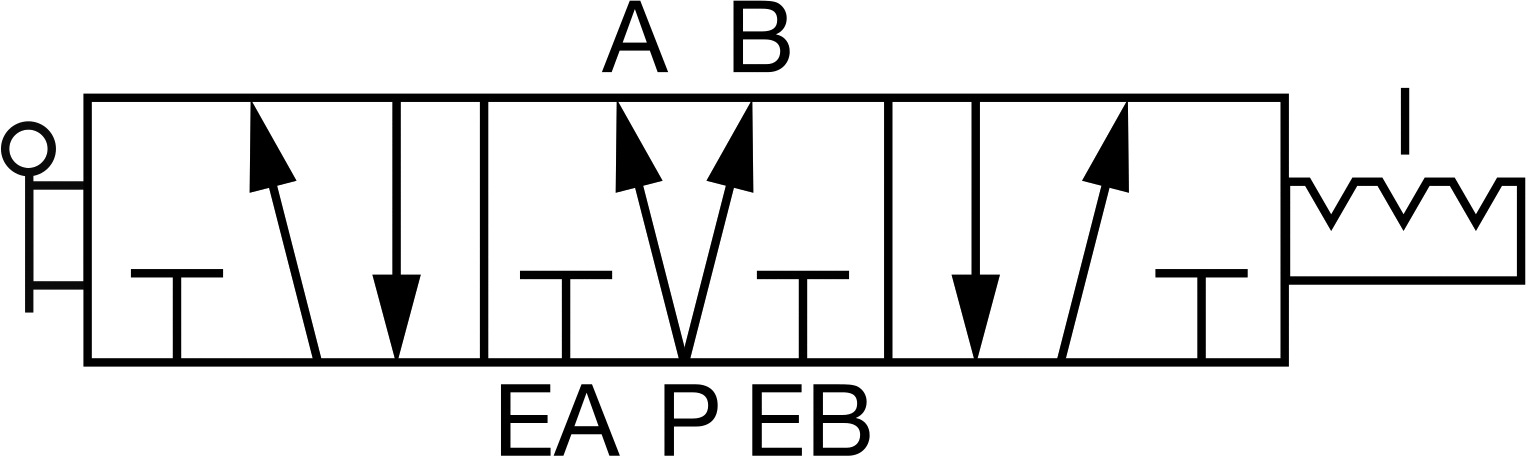

| Akış Şekli | 5/3 (Basınç Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 45.5 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.3 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | 15° F ila 140° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Alüminyum |
| Toplam | |
| Uzunluk | 4 3/4"12.06 cm |
| Genişlik | 2 1/16"5.24 cm |
| Yükseklik | 4 3/4"12.06 cm |
| Aktüatör Hareket Aralığı | 18° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.26"0.66 cm |
| Panel Açıklığı Çapı İçin | 1"2.54 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), ve 6(c) - Alüminyum veya çelikte ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Fransa |
| Schedule B | 848120.0010 |
| ECCN | EAR99 |
4 yollu ve 5/3 basınç merkezli vanalar olarak da bilinen bu vanalar, aynı anda iki tek etkili silindiri uzatmak gibi iki eylemi aynı anda gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve hareket oluşturmak için geri dönüş hava akışını dışarı atar.
Elle geri dönüşlü çalıştırmaya sahip vanalar, çalıştırılmış halde kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
