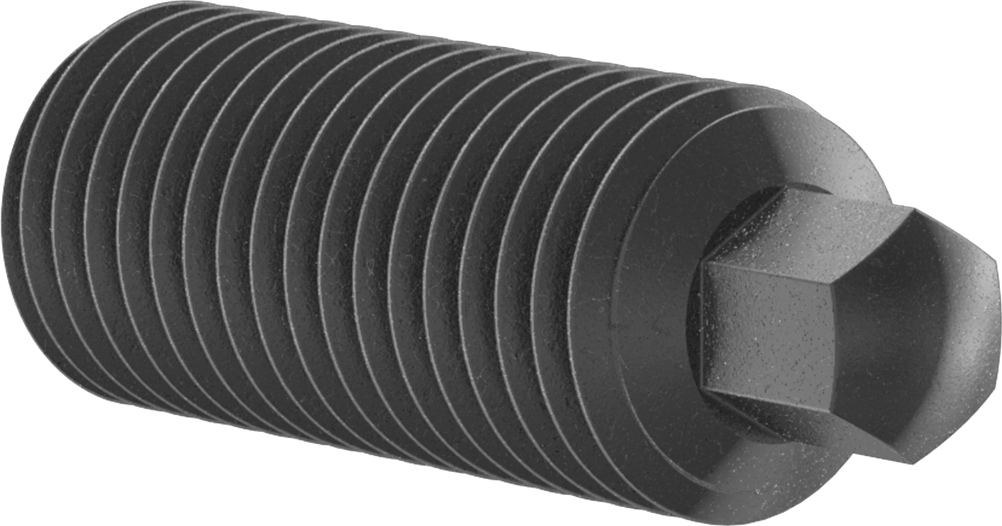

Uzun Burunlu Yaylı Piston
1" (2.54 cm)-8 Diş, 4-31 lb. Burun Kuvveti
| Burun | |
| Uzatılmış Uzunluk | 0.5"1.27 cm |
| Genişlik | 0.5"1.27 cm |
| Malzeme | Çelik |
| Tip | Altıgen |
| Dişler | |
| Boyut | 1"-82.54 cm |
| Yön | Sağ El |
| Tip | UNC |
| Aralık | Kaba |
| Uç Kuvveti | |
| Uzatılmış | 4 lbf |
| Sıkıştırılmış | 31 lbf |
| Gövde | |
| Uzunluk | 2.41"6.12 cm |
| Malzeme | Siyah Oksit Çelik |
| Tahrik Stili | Dış Altıgen |
| Montaj Türü | Dişli |
| Vida Boyutu Ondalık Eşdeğeri | 1.000"2.54 cm |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Altıgen uçlu tasarım, montaj ve sökme işlemlerini son derece kolaylaştırır. Diğer aletlere kıyasla daha fazla tork ve daha iyi tutuş elde etmek için bir anahtar kullanarak ucu sıkın. Genellikle indeksleme uygulamalarında kullanılan bu yaylı pimler, ağır hareketli parçaları yerine sabitler. Burunları, yerinden çıkmadan daha büyük yan kuvvetlere dayanabilmesi için bilyeli burunlu yaylı pimlere göre daha uzundur. Bir parça üzerine bastırıldığında sıkışır ve ardından güçlü bir tutuş için derin çentiklere veya oluklara girer.
Yaylı pistonlar, vida kilidi ile veya vida kilidi olmadan mevcuttur. Vida kilidi olanlar, titreşimden dolayı gevşeyip yerinden çıkmaz. Vida kilidi olmayan yaylı pistonlar ise çıkarılması daha kolaydır.
Çelik Burun — En güçlü ve aşınmaya en dayanıklı burunlardır; bunlar, gerilim ve titreşimden dolayı deforme olmaz. Ancak çelik, nem nedeniyle paslanabileceğinden kuru ortamlar için en uygunudur.
