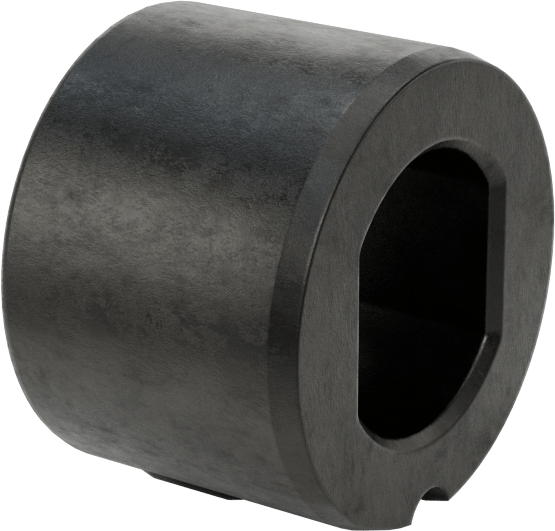

Yivli Burç, Yaylı Pim ile
5/8" (1.59 cm) Pim Çapı için, 29/32" (2.30 cm) Uzunluk
| Hizalama Göstergesi Türü | Yaylı Pim |
| Pim Çapı için | 5/8"1.59 cm |
| Kanal | |
| Yükseklik | 5/8"1.59 cm |
| Genişlik | 3/4"1.90 cm |
| Uzunluk | 29/32"2.30 cm |
| Dış Çap | 1 1/4"3.17 cm |
| Tolerans | |
| Kanal Yüksekliği | 0.0001" ila 0.0007"0.00 cm / 0.00 cm |
| Dış Çap | 0.0001" ila 0.0004"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C58 |
| Yüzey İşlemi | Siyah Oksit |
| Malzeme | Çelik |
| İçerir | 3/16 inç Oluklu Yaylı Pim |
| Montaj Kalıcılığı | Kalıcı |
| Montaj Türü | Presle Takma |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846620.8040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Delikten geçen hizalama pimleri (ayrı satılır) kullanarak bir iş parçasını konumlandırırken, pimlerin fikstürünüzde sıkışmasını önlemek için bu burçlardan birini ve bir standart burcu kullanın. Bir pim, her yönde sıkı toleranslı konumlandırma için standart matkap burcuna oturur; diğer pim ise yalnızca tek yönde sıkı toleranslı konumlandırma için oluklu burca oturur. Bu işlevsellik, yuvarlak ve elmas başlı konumlandırma pimlerinin kombinasyonuna benzer. Kalıcı kurulum için bu burçları delinmiş bir deliğe bastırın. Bunlar, oluklu konumlandırma burçları olarak da bilinir.
Yaylı Pimli Yivli Burçlar — Yaylı pim, burçları hizalamanıza ve dönmelerini önlemenize yardımcı olur. Armatürünüze monte etmek için, yaylı pim için bir delik, ardından burç için bir delik açın.
