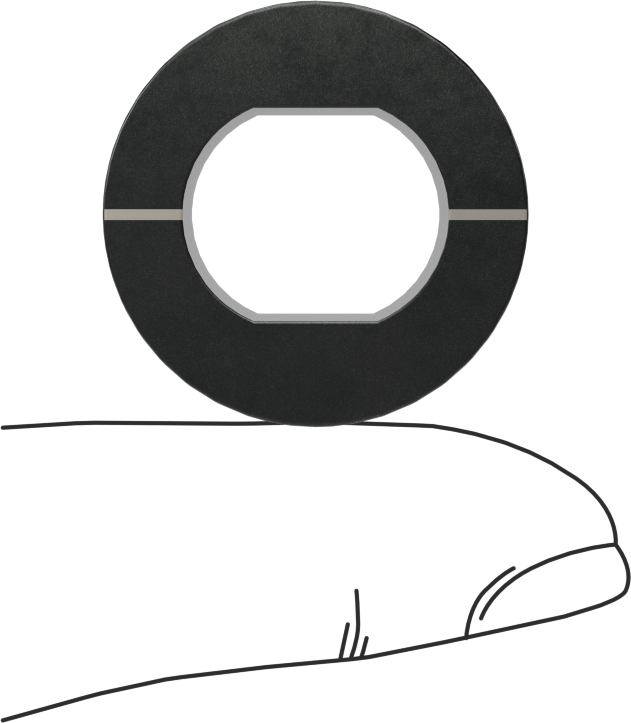

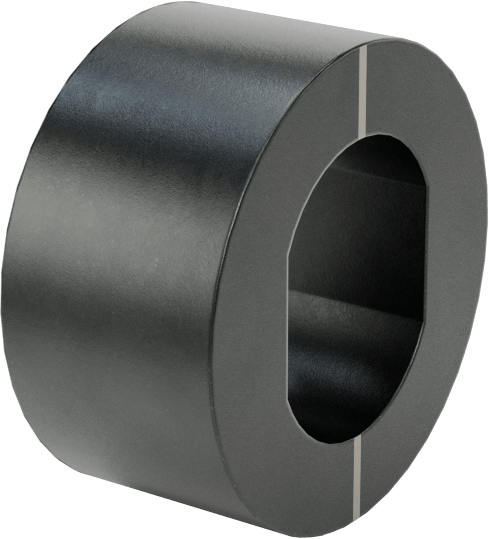

Yivli Burç, Oyulmuş Çizgili
1/2" (1.27 cm) Pim Çapı için, 1/2" (1.27 cm) Uzunluk
₺7.100 Paket
3322N18
1'li paket
| Hizalama Göstergesi Türü | Oyulmuş Çizgi |
| Pim Çapı için | 1/2"1.27 cm |
| Kanal | |
| Yükseklik | 1/2"1.27 cm |
| Genişlik | 5/8"1.59 cm |
| Uzunluk | 1/2"1.27 cm |
| Dış Çap | 1"2.54 cm |
| Tolerans | |
| Kanal Yüksekliği | 0.0001" ila 0.0007"0.00 cm / 0.00 cm |
| Dış Çap | 0.0001" ila 0.0004"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C58 |
| Yüzey İşlemi | Siyah Oksit |
| Malzeme | Çelik |
| Montaj Kalıcılığı | Kalıcı |
| Montaj Türü | Presle Takma |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Delikten geçen hizalama pimleri (ayrı satılır) kullanarak bir iş parçasını konumlandırırken, pimlerin fikstürünüzde sıkışmasını önlemek için bu burçlardan birini ve bir standart burcu kullanın. Bir pim, her yönde sıkı toleranslı konumlandırma için standart matkap burcuna oturur; diğer pim ise yalnızca tek yönde sıkı toleranslı konumlandırma için oluklu burca oturur. Bu işlevsellik, yuvarlak ve elmas başlı konumlandırma pimlerinin kombinasyonuna benzer. Kalıcı kurulum için bu burçları delinmiş bir deliğe bastırın. Bunlar, oluklu konumlandırma burçları olarak da bilinir.
Oyulmuş Çizgili Yivli Burçlar — Burçlarınızın hizalı olduğundan emin olmak için işaretlerin konumunu kontrol edin.
