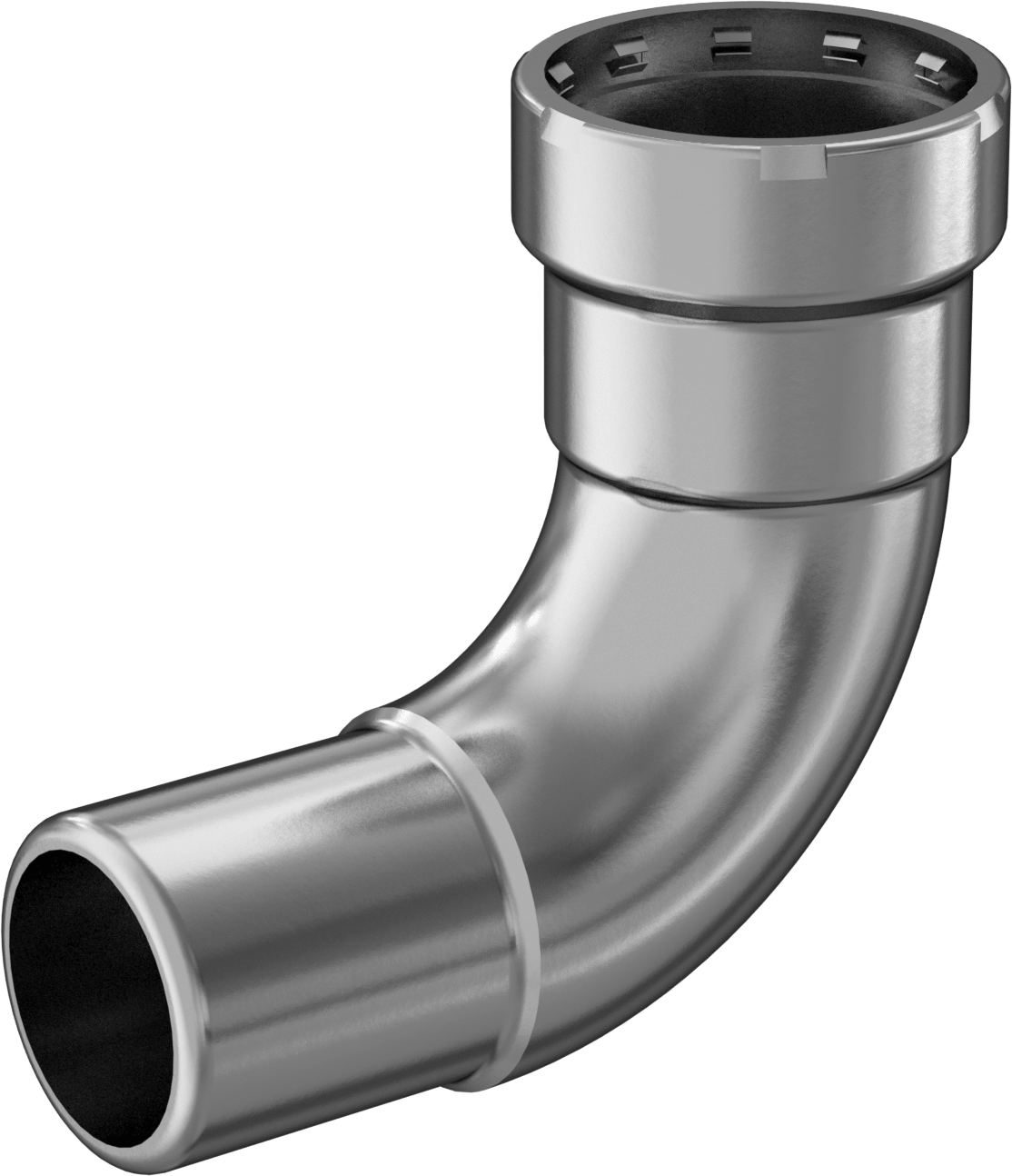

Düşük Basınçlı Pres Bağlantılı Boru Bağlantı Elemanı

304 Paslanmaz Çelik, 90 Derece Dirsek, 1-1/2 Erkek x Dişi Boru Boyutu

Teknik Cizim

Kare Tırnak Boyutu için	Hava, Dizel Yakıt, Etilen Glikol, Akaryakıt, Propilen Glikol, Su
Şekil	90° Dirsek
Tip	Adaptör
Bağlantı Tipi	Boru
Bağlantı Stili	Erkek Soket Bağlantısı × Dişli Dişi Konektör
Dudak Bağlantısı Tipi	Pres
Boru Çapı	1 1/23.81 cm
Dış Çap	1 29/32"4.84 cm
ID	1.61"4.09 cm
Duvar Kalınlığı	0.145"0.37 cm
Yapı	Dikişsiz
Dişli Derinliği	1 7/8"4.76 cm
Malzeme	304 Paslanmaz Çelik
Sıkma Halkası Malzemesi	Paslanmaz Çelik
O-Ring Malzemesi	Floroelastomer Kauçuk
Uyumlu Olduğu	Viega MegaPress
Maksimum Basınç	125 psi @ 72° F
Boru için
Çizelge	10, 40
Malzeme	304 Paslanmaz Çelik, 304/304L Paslanmaz Çelik
Flanş için
Sınıf	150
Malzeme	304 Paslanmaz Çelik, 304/304L Paslanmaz Çelik
Karşılanan Teknik Özellikler	ASME B31.1, ASME B31.3, ASME B31.9
Sertifikasyon	IAPMO Listeli
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Almanya
Schedule B	730729.0000
ECCN	2B999

Bu bağlantı parçalarını, kıvrım aleti kullanarak paslanmaz çelik boruya bastırın; böylece, diş açma veya kaynak işleminden daha hızlı ve ısı gerektirmeyen, kalıcı ve sızdırmaz bir bağlantı elde edersiniz. Bağlantı parçaları, kıvrıldığında sızdırmazlık sağlayan iç paslanmaz çelik kavrama halkası ve kauçuk O-halkasına sahiptir. Bağlantı parçaları kıvrılmamışsa sızıntı yapacak şekilde tasarlanmıştır; renkli bir nokta sızıntı yolunu gösterir, böylece sızdırmaz olmayan bağlantıları kolayca tespit edebilirsiniz. Tüm bu bağlantı parçaları, suya ve yakıtlara sık maruz kalmanın neden olduğu korozyona dayanmak üzere 304 paslanmaz çelikten imal edilmiştir. Genellikle su işleme hatları, ısıtma ve soğutma sistemleri ile yakıt hatlarında kullanılırlar. Viega MegaPress bağlantı parçalarıyla karşılaştırılabilir niteliktedirler.

Bağlantı parçaları, basınçlı boru sistemlerinde kullanım için ANSI/ASME B31 kod gerekliliklerini karşılar.
