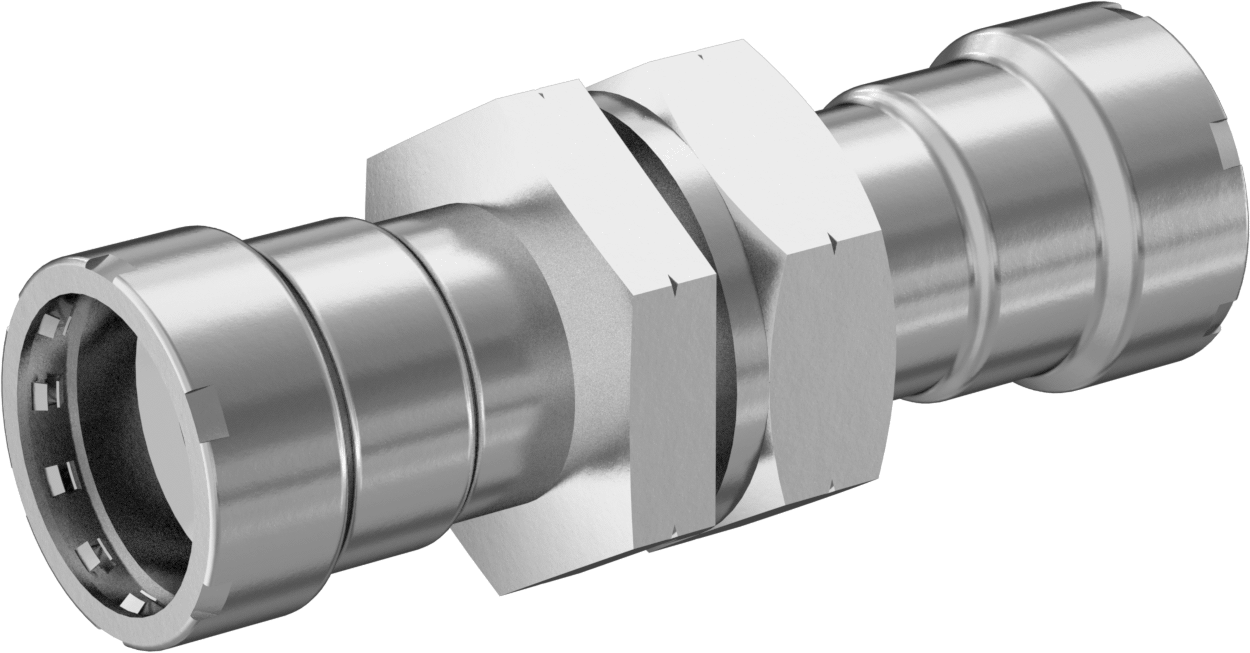

Düşük Basınçlı Pres Bağlantılı Boru Bağlantı Elemanı
304 Paslanmaz Çelik, Düz Birleştirme Konektörü, 3/4 Dişi Boru Boyutu
| Kare Tırnak Boyutu için | Hava, Dizel Yakıt, Etilen Glikol, Akaryakıt, Propilen Glikol, Su |
| Şekil | Düz |
| Tip | Konektör, Bağlantı parçası |
| Gövde Şekli | Altıgen |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dudak Bağlantısı |
| Dudak Bağlantısı Tipi | Pres |
| Cins | Dişi |
| Boru Çapı | 3/41.90 cm |
| Dişli Derinliği | 1 3/16"3.02 cm |
| Uzunluk | 5"12.70 cm |
| Altıgen Genişlik | 1 13/16"4.60 cm |
| Malzeme | 304 Paslanmaz Çelik |
| Somun Malzemesi | 304 Paslanmaz Çelik |
| Sıkma Halkası Malzemesi | Paslanmaz Çelik |
| O-Ring Malzemesi | Floroelastomer Kauçuk |
| Uyumlu Olduğu | Viega MegaPress |
| Maksimum Basınç | 125 psi @ 72° F |
| Boru için | |
| Çizelge | 10, 40 |
| Malzeme | 304 Paslanmaz Çelik, 304/304L Paslanmaz Çelik |
| Flanş için | |
| Sınıf | 150 |
| Malzeme | 304 Paslanmaz Çelik, 304/304L Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ASME B31.1, ASME B31.3, ASME B31.9 |
| Sertifikasyon | IAPMO Listeli |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
Bu bağlantı parçalarını, kıvrım aleti kullanarak paslanmaz çelik boruya bastırın; böylece, diş açma veya kaynak işleminden daha hızlı ve ısı gerektirmeyen, kalıcı ve sızdırmaz bir bağlantı elde edersiniz. Bağlantı parçaları, kıvrıldığında sızdırmazlık sağlayan iç paslanmaz çelik kavrama halkası ve kauçuk O-halkasına sahiptir. Bağlantı parçaları kıvrılmamışsa sızıntı yapacak şekilde tasarlanmıştır; renkli bir nokta sızıntı yolunu gösterir, böylece sızdırmaz olmayan bağlantıları kolayca tespit edebilirsiniz. Tüm bu bağlantı parçaları, suya ve yakıtlara sık maruz kalmanın neden olduğu korozyona dayanmak üzere 304 paslanmaz çelikten imal edilmiştir. Genellikle su işleme hatları, ısıtma ve soğutma sistemleri ile yakıt hatlarında kullanılırlar. Viega MegaPress bağlantı parçalarıyla karşılaştırılabilir niteliktedirler.
Bağlantı parçaları, basınçlı boru sistemlerinde kullanım için ANSI/ASME B31 kod gerekliliklerini karşılar.
Düz birleştirme konektörleri üç parçaya ayrılır. Hattına hızlı erişim için ortadaki somunu sökün ve çıkarın.
