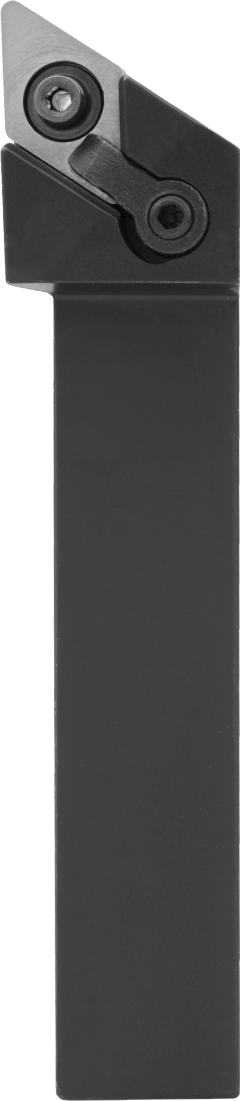

Döner Karbür Uç Tutucu, MDJN, Sağ El
1/2" (1.27 cm) iç çaplı daire çapı için, 3/4" (1.90 cm) Şaft Genişliği
| Kesim Türü | Uzunlamasına Dönme, Pah Kırma, Harici Profilleme |
| Kesim Yönü | Sağ El |
| Tutucu Kodu | MDJN |
| Kesici Uç İçin | |
| Stil | DNGA, DNGG, DNGM, DNGP, DNMA, DNMG, DNMM, DNMP, DNMS, DNMX |
| Kod | DNGA-430.5, DNGA-431, DNGA-432, DNGA-433, DNGA-434, DNGA-435, DNGA-436, DNGG-430.2, DNGG-430.5, DNGG-431, DNGG-432, DNGG-433, DNGM-431, DNGM-432, DNGM-433, DNGP-430.2, DNGP-430.5, DNGP-431, DNGP-432, DNMA-431, DNMA-432, DNMA-433, DNMA-434, DNMG-430.2, DNMG-430.5, DNMG-431, DNMG-432, DNMG-433, DNMG-434, DNMM-430.5, DNMM-431, DNMM-432, DNMM-433, DNMM-434, DNMP-431, DNMP-432, DNMP-433, DNMS-431, DNMS-432, DNMX-430.5, DNMX-431, DNMX-432, DNMX-433, DNMX-434 |
| Şekil | Elmas |
| İç Çember Çapı (IC) | 1/2"1.27 cm |
| Kalınlık | 3/16"0.48 cm |
| Burun Açısı | 55° |
| Kabartma Açısı | 0° |
| Uç Tutma Yöntemi | Kilit Pimli Vidalı Kelepçe |
| Sap | |
| Tip | Kare |
| Genişlik | 3/4"1.90 cm |
| Yükseklik | 3/4"1.90 cm |
| Stil | Ofset |
| Toplam Uzunluk | 4 1/2"11.43 cm |
| Malzeme | Çelik |

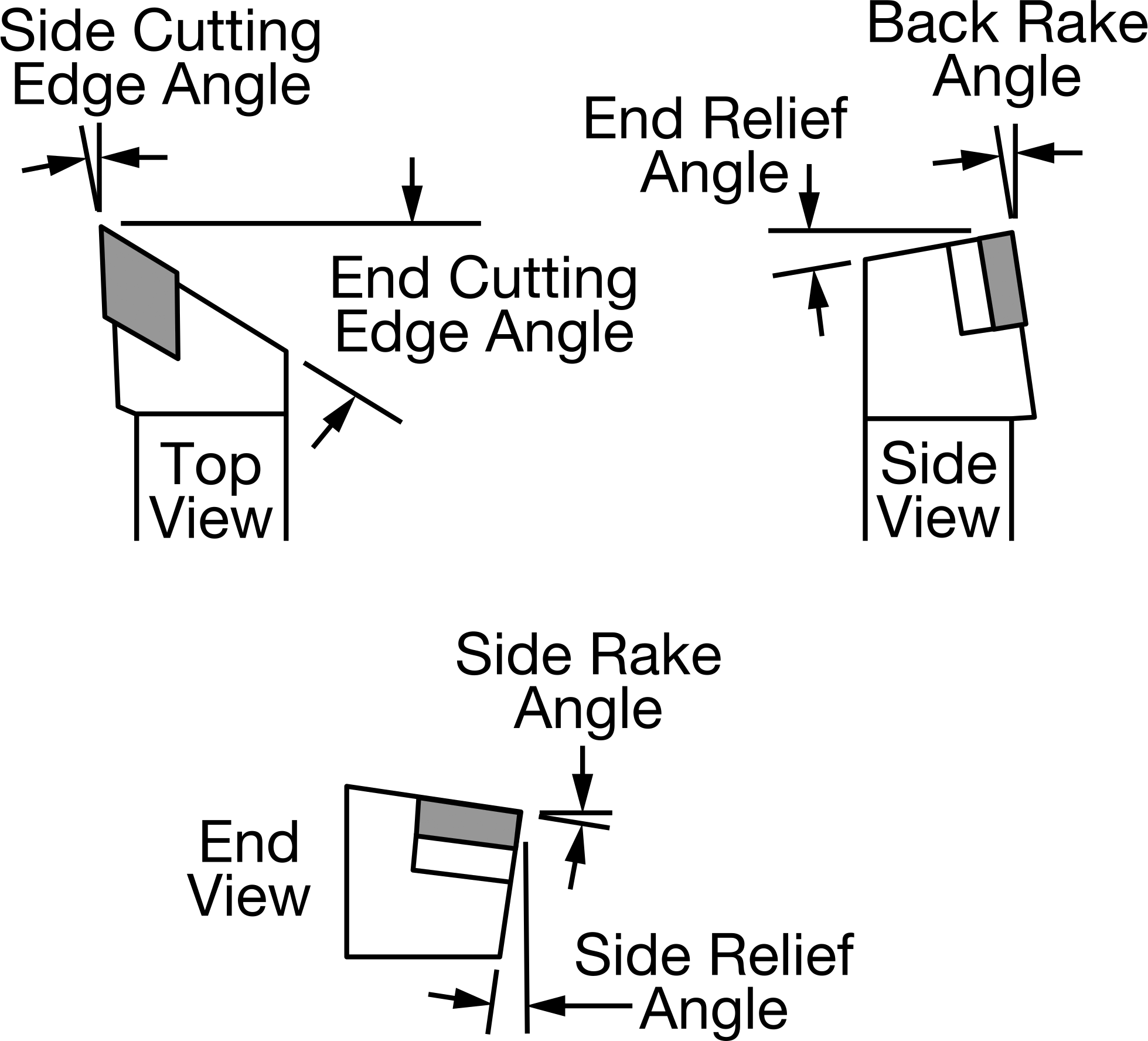

| Yan Kesme Kenarı Açısı | -3° |
| Arka Eğim Açısı | -7° |
| Yan Eğim Açısı | -7° |
| Uç Açıklık Açısı | 7° |
| Yan Açma Açısı | 7° |
| Kelepçe Referans Numarası | CL-7 |
| Kelepçe Vidası Referans Numarası | XNS-36 |
| Kelepçe Vidası Altıgen Anahtar Boyutu | 3/32"0.24 cm |
| Koltuk Referans Numarası | IDSN-433 |
| Kilit Pimi Vidası Referans Numarası | NL-46 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 846610.0130 |
| ECCN | EAR99 |
| İlgili Ürünler | Yedek Kelepçeler |
| Yedek Kelepçe Vidaları | |
| Yedek Kilit Pimi Vidaları | |
| Yedek Koltuklar |
Kararlı tornalama için karbür uçları bu tutucuların içine sıkıca sabitleyin. Bunlar, değiştirilebilir uç tutucuları olarak da bilinir. Uç tipini ve yazıt çember çapını (IC) eşleştirerek, ucunuzla uyumlu bir tutucu seçin. Sağ taraflı tutucular torna mandrenine doğru sağdan sola doğru hareket eder, sol taraflı tutucular torna mandreninden uzaklaşarak soldan sağa doğru hareket eder ve nötr tutucular her iki yönde de kesim yapabilir.
M-kodlu tutucular, kesici uçları hem üst kelepçe hem de pim kilidi ile sabitler, bu nedenle titreşime rağmen kesici uçları sabit tutmak için kesintili veya yarı kesintili kesimlerde sıklıkla kullanılırlar. Negatif eğimli kesici uçlarla en yaygın olarak kullanılan tutuculardır.
Ofset şaftlı tutucular, dar köşelere ulaşmak ve mandrenin yakınında çalışırken idealdir.
