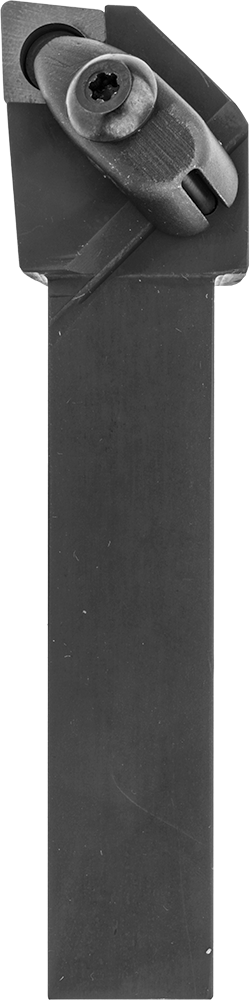

Döner Karbür Uç Tutucu, Dcln, Sağ El
1/2" (1.27 cm) iç çaplı daire çapı için, 3/4" (1.90 cm) Şaft Genişliği
| Kesim Türü | Uzunlamasına Dönme, Kaplama |
| Kesim Yönü | Sağ El |
| Tutucu Kodu | DCLN |
| Kesici Uç İçin | |
| Stil | CNGA, CNGG, CNGM, CNGP, CNMA, CNMG, CNMM, CNMP, CNMS, CNMU |
| Kod | CNGA-430.5, CNGA-431, CNGA-432, CNGA-433, CNGA-434, CNGA-435, CNGA-436, CNGG-430.2, CNGG-430.5, CNGG-431, CNGG-432, CNGG-433, CNGM-431, CNGM-432, CNGM-433, CNGP-430.2, CNGP-430.5, CNGP-431, CNGP-432, CNGP-433, CNGP-434, CNMA-431, CNMA-432, CNMA-433, CNMA-434, CNMG-430.2, CNMG-430.5, CNMG-431, CNMG-432, CNMG-433, CNMG-434, CNMM-430.2, CNMM-430.5, CNMM-431, CNMM-432, CNMM-433, CNMM-434, CNMP-431, CNMP-432, CNMP-433, CNMS-431, CNMS-432, CNMU-431, CNMU-432, CNMU-433, CNMU-434 |
| Şekil | Elmas |
| İç Çember Çapı (IC) | 1/2"1.27 cm |
| Kalınlık | 3/16"0.48 cm |
| Burun Açısı | 80° |
| Kabartma Açısı | 0° |
| Uç Tutma Yöntemi | Kama Kelepçesi |
| Sap | |
| Tip | Kare |
| Genişlik | 3/4"1.90 cm |
| Yükseklik | 3/4"1.90 cm |
| Stil | Ofset |
| Toplam Uzunluk | 4 1/2"11.43 cm |
| Malzeme | Çelik |

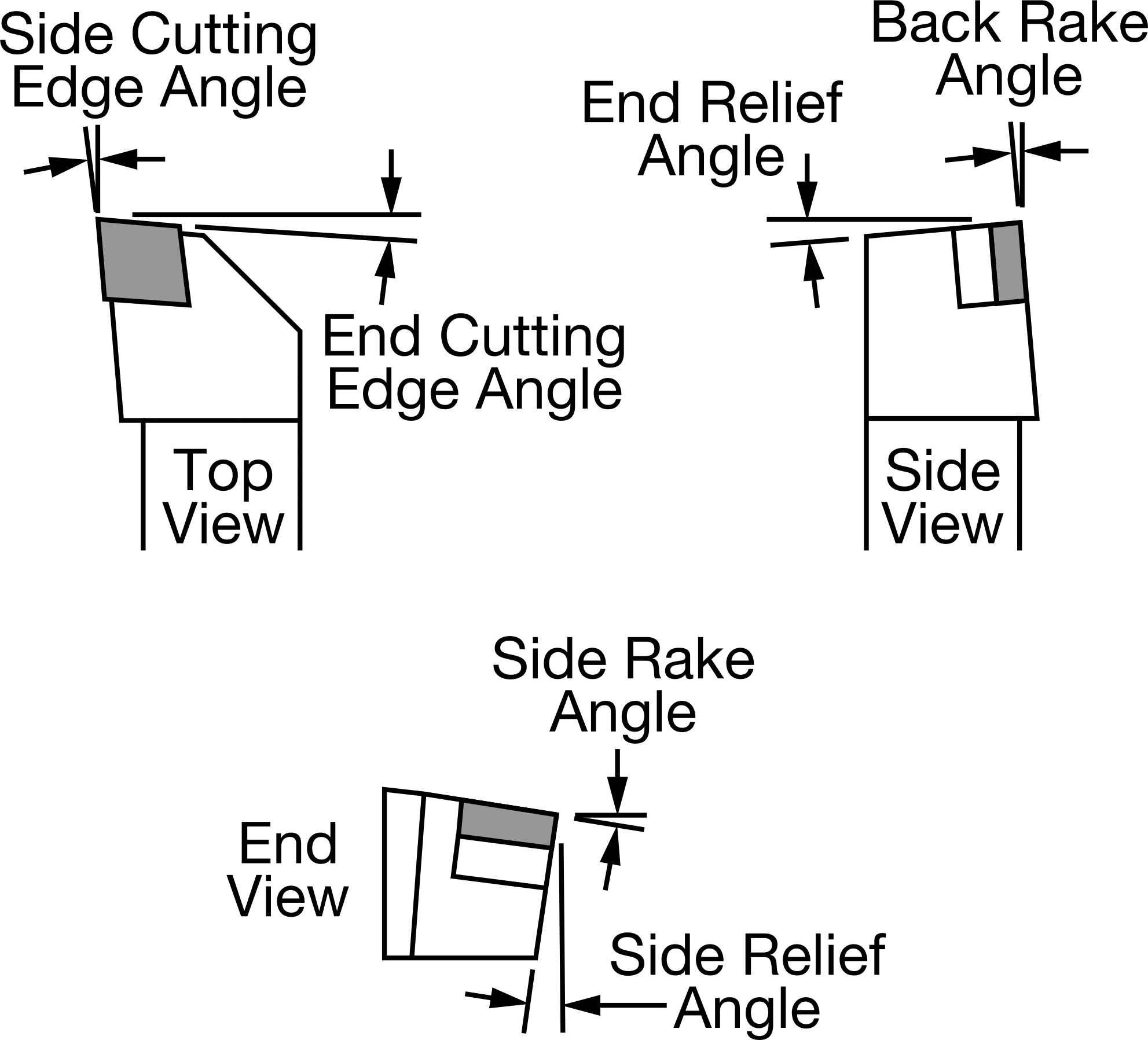

| Yan Kesme Kenarı Açısı | -5° |
| Uç Kesme Kenarı Açısı | -5° |
| Arka Eğim Açısı | -5° |
| Yan Eğim Açısı | -5° |
| Uç Açıklık Açısı | 5° |
| Yan Açma Açısı | 5° |

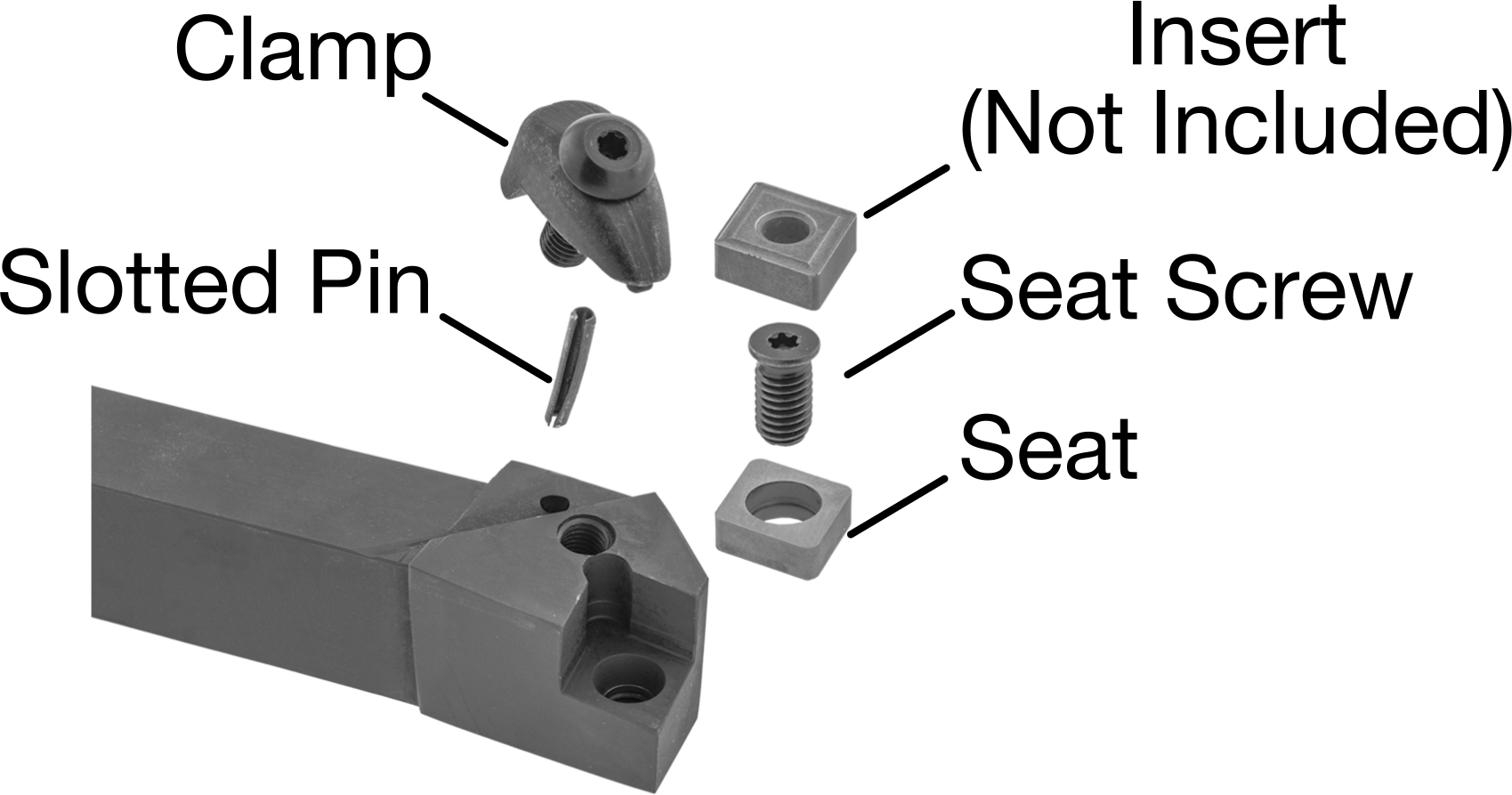

| Kelepçe Referans Numarası | CM234R ASSY |
| Koltuk Referans Numarası | ICSN-433 |
| Yuva Vidası Referans Numarası | KMSP415IP |
| Yivli Pim Referans Numarası | SSP025016M |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2022, 223 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Hindistan |
| Schedule B | 846610.0130 |
| ECCN | EAR99 |
| İlgili Ürünler | Yedek Kelepçeler |
| Yedek Koltuklar | |
| Yedek Koltuk Vidaları | |
| Yedek Yivli Pimler |
Kararlı tornalama için karbür uçları bu tutucuların içine sıkıca sabitleyin. Bunlar, değiştirilebilir uç tutucuları olarak da bilinir. Uç tipini ve yazıt çember çapını (IC) eşleştirerek, ucunuzla uyumlu bir tutucu seçin. Sağ taraflı tutucular torna mandrenine doğru sağdan sola doğru hareket eder, sol taraflı tutucular torna mandreninden uzaklaşarak soldan sağa doğru hareket eder ve nötr tutucular her iki yönde de kesim yapabilir.
D kodlu tutucular, takoz kelepçesinden uçları çıkarmak için sadece hızlı bir hareket gerektirir. Ancak, uçları M kodlu tutuculara göre daha az güvenli tutarlar.
Ofset şaftlı tutucular, dar köşelere ulaşmak ve mandrenin yakınında çalışırken idealdir.
