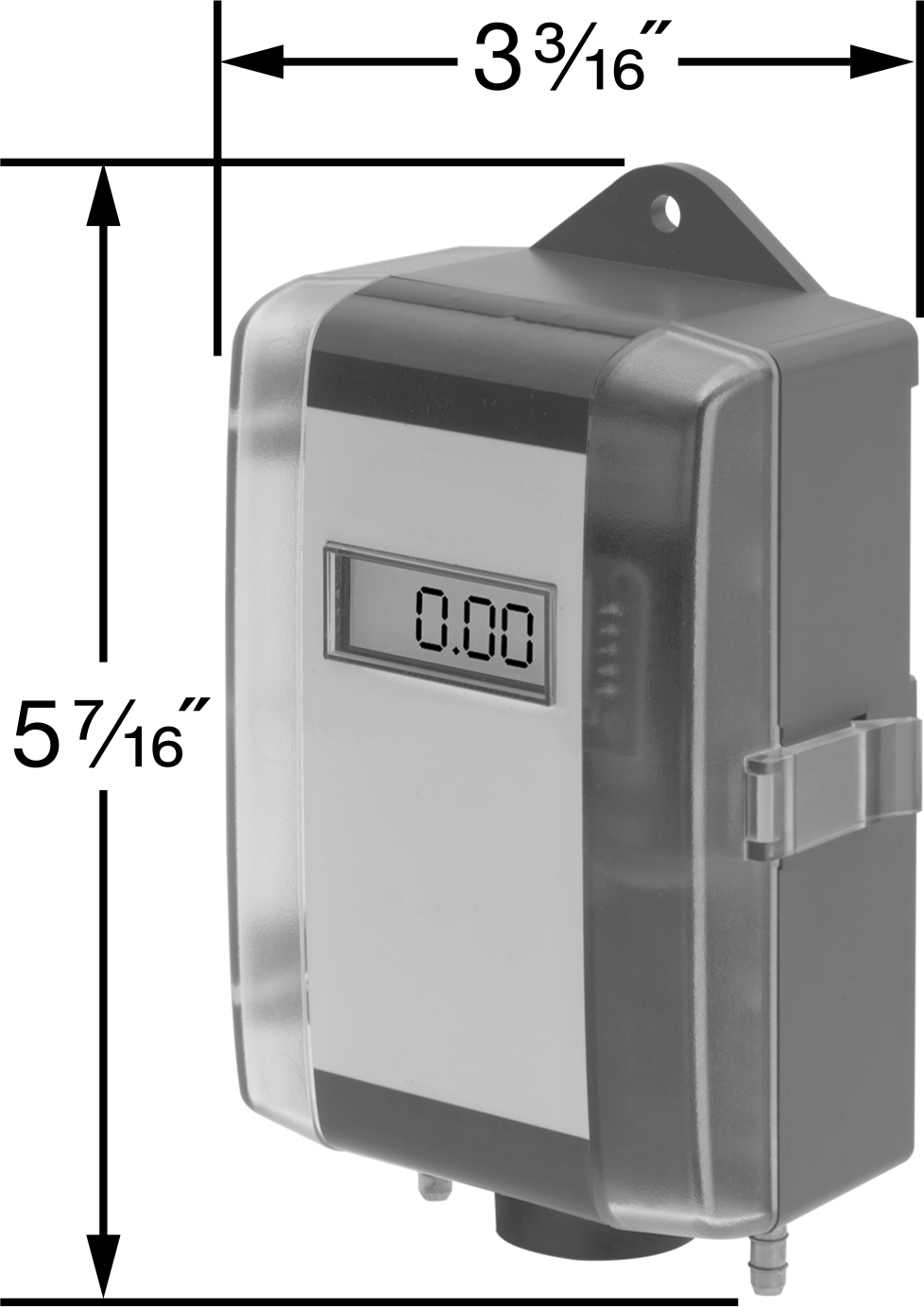

Diferansiyel Basınç Transmitteri
Sertifikalı, Dijital Ekran, Yüzeye Montaj
| Gövde Malzemesi | Polikarbonat |
| Tel Bağlantısı | Vida Terminali |
| Montaj Konumu | Yüzey |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Basınç Farkı Aralığı | -5 to 5 in. H₂O -2.5 to 2.5 in. H₂O -1 to 1 in. H₂O -0.5 to 0.5 in. H₂O 0 to 0.5 in. H₂O 0 to 1 in. H₂O 0 to 2.5 in. H₂O 0 to 5 in. H₂O |
| Maksimum Giriş Basıncı | 10 psi0.69 bar |
| Giriş Gerilimi | 13V DC ila 30V DC |
| Kare Tırnak Boyutu için | 3/16"0.48 cm |
| Tel Sayısı İçin | 2, 3 |
| Montaj Donanımı Dahil | Hayır |
| Montaj Delikleri | |
| Çap | 3/16"0.48 cm |
| Adet | 2 |
| Yükseklik | 5 7/16"13.81 cm |
| Genişlik | 3 3/16"8.10 cm |
| Sertifikasyon | CE İşareti |
| Muhafaza Derecesi | IP67 |
| Kare Tırnak Boyutu için | Hava |
| Hassasiyet | ±1% |
| Bağlantı | |
| Bağlantı Elemanı | Dişli |
| Malzeme | Pirinç |
| Sıcaklık Aralığı | 32° F ila 122° F |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Tozlu, Dalgıç |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Ölçü Birimi | Su İnçleri |
| Ölçüler | Diferansiyel Basınç |
| Çıkış Akımı | 4 mA ila 20 mA |
| Çıkış Gerilimi | 0V DC ila 5V DC, 0V DC ila 10V DC |
| Tepki Süresi | 0.3 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Dijital ekran ve seçilebilir diferansiyel basınç aralıklarına sahip bu transmiterler, kadranlı göstergeli transmiterlere çok yönlü bir alternatiftir. Tek bir geniş diferansiyel basınç aralığına sahip standart bir transmiterin aksine, bu transmiterlerde aralarından seçim yapabileceğiniz birden fazla aralık bulunmaktadır. Seçilebilir basınç aralığı, doğruluklarının tek bir geniş aralık yerine her bir küçük aralığa uygulanması nedeniyle standart transmiterlerden daha doğru oldukları anlamına gelir. Ayrıca, akım veya voltaj çıkışı verecek şekilde yapılandırılabilirler; oysa standart transmiterler genellikle tek bir sinyal türü çıkarır. Dijital ekran, kaynakta diferansiyel basıncı izlemenizi ve sorunları gidermenizi sağlar. Transdüserler olarak da bilinen bu cihazlar, iki giriş arasındaki basınç farkını ölçer ve bunu uzaktan ekranlar, programlanabilir mantık denetleyicileri ve motor hız denetleyicileri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Genellikle bir filtrenin tıkandığını belirtmek veya fırınlarda, kurutucularda ve HVAC sistemlerinde belirli bir hava basıncını korumaya yardımcı olmak için kullanılırlar. Hepsi UL 94 V-0 sertifikalıdır, bu nedenle yanıcılık standartlarını karşılarlar. CE işaretli olup, Avrupa güvenlik standartlarını da karşılarlar.
Havalandırma kanallarında basınç ölçümü yaparken, bunları bir statik basınç probuyla birlikte kullanın. 8 inçlik basınç probu kablosuna sahip transmiterler, statik basınç probu içerir.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin diferansiyel basınç aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Diferansiyel basınç arttıkça, vericiden gelen çıkış sinyali de artar. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar.
Akım çıkışı kullanılırken bunları iki kabloyla bağlayın. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez. Gerilim çıkışı için, bunları üç kablo kullanarak bağlayın: iki kablo güç kaynağına ve ayrı bir kablo alıcıya sinyal göndermek için. Alıcı ve verici, güç kaynağına geri dönen ortak bir topraklama kablosunu paylaşır.
NIST'e İzlenebilir Kalibrasyon Sertifikası—NIST'e izlenebilir kalibrasyon sertifikasına sahip vericiler, doğruluk testlerini geçmiştir.
IP67 Muhafaza Sınıfı — IP67 sınıfına sahip vericiler, toza ve suya daldırmaya karşı koruma sağlar.
