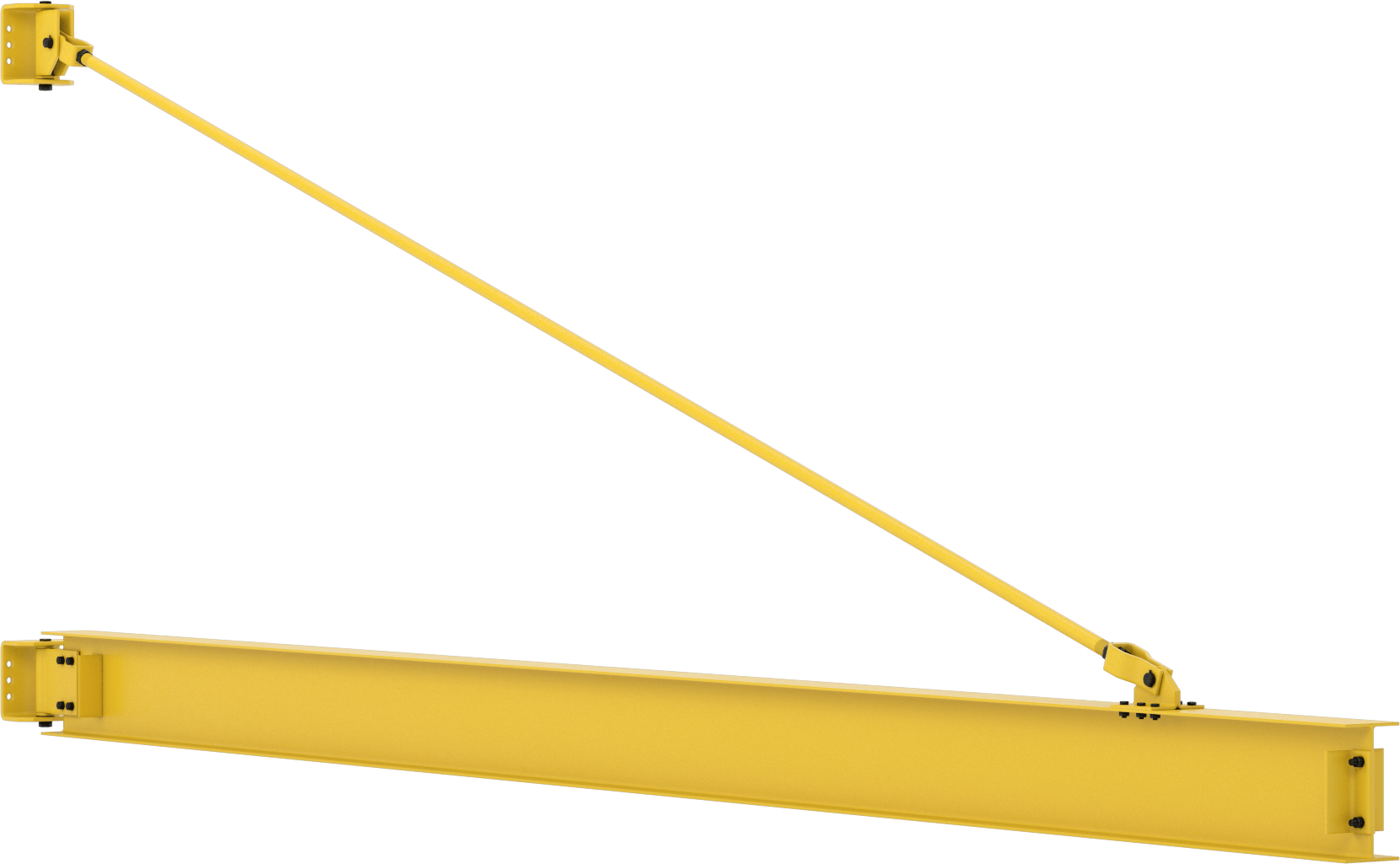

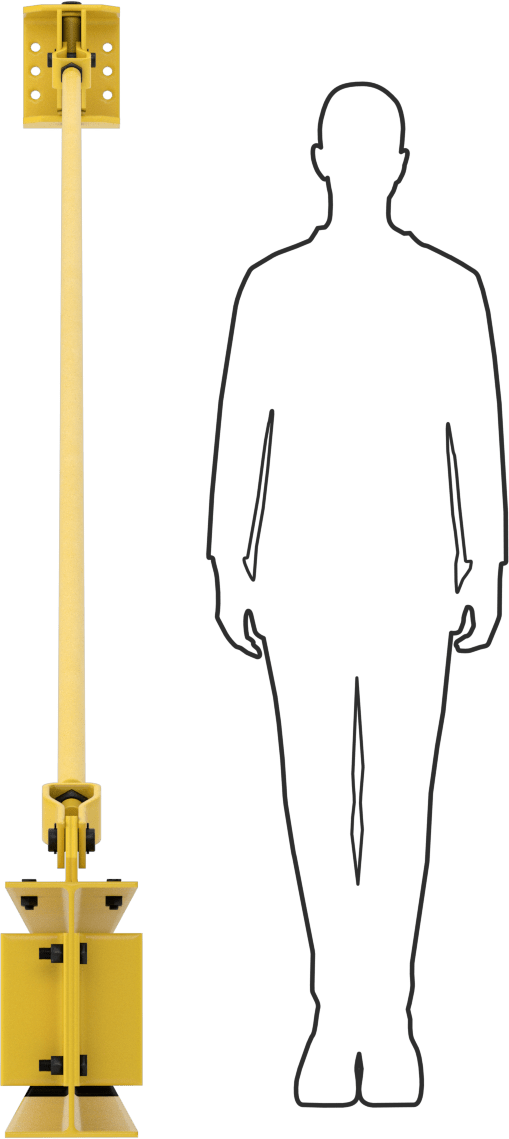

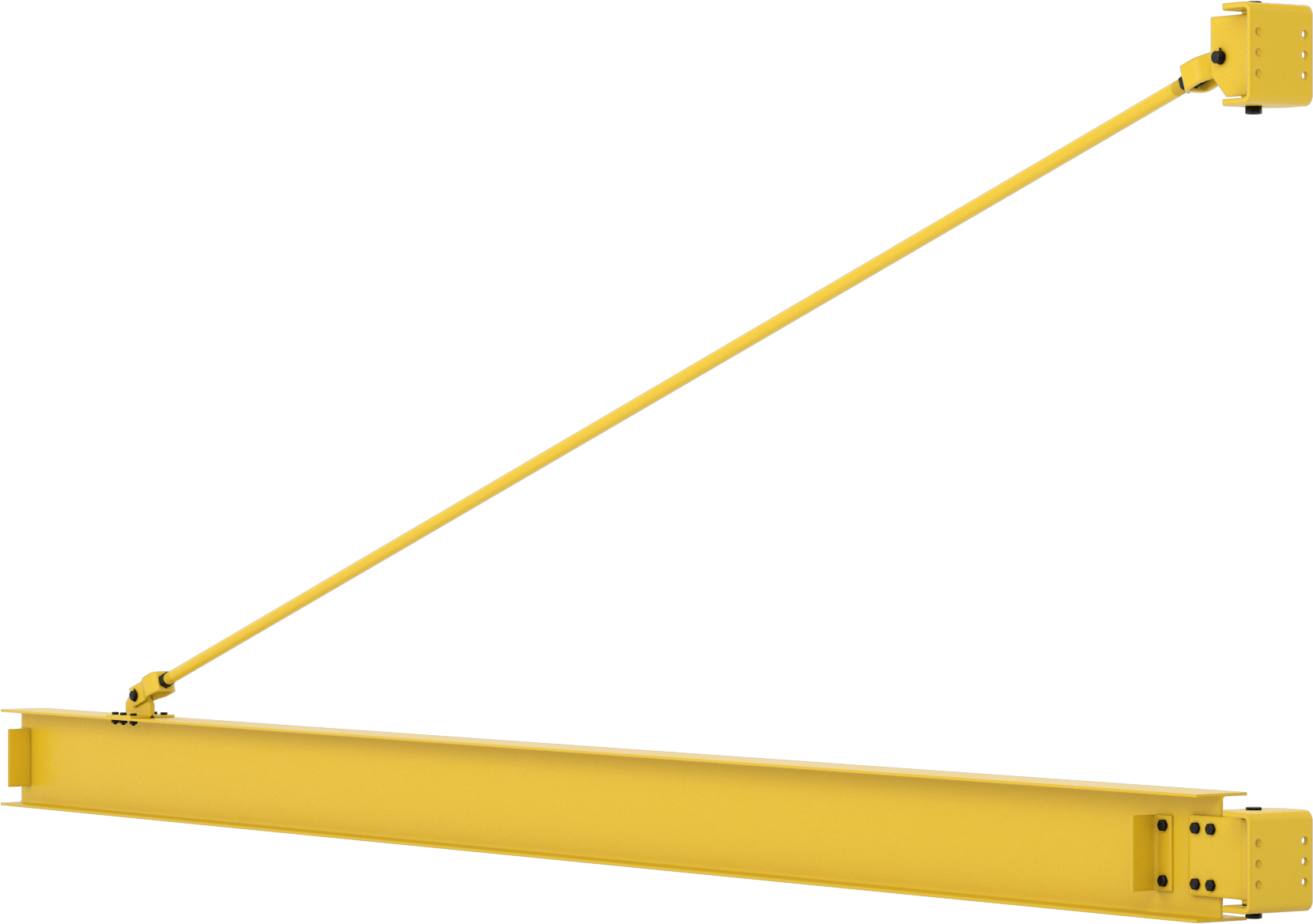

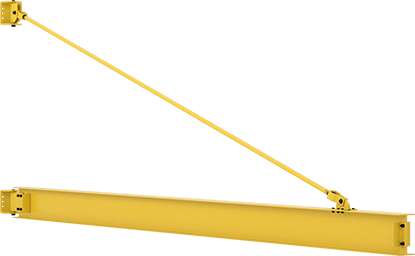

Bağlantı Çubuklu Kolon Montajlı Dönen Vinç, Açık Ray

20-Ayak Açıklık, 4000 lbs. Kapasite

Teknik Çizim

Montaj Türü	Bağlantı Çubuğu
Işın
Genişlik	6 1/2"16.51 cm
Yükseklik	12 1/2"31.75 cm
Tip	Açık
Açıklık	20 ft.
Ağırlık Kapasitesi	2 ton, 4,000 lb.
İtme/Çekme Kuvveti	16,980 lbf
Toplam Yükseklik	87"2.21 m
Dönme	200°
Malzeme	Sarı Boyalı Çelik
Dahil Edilen Bağlantı Elemanları	Hayır
Montaj Deliği Çapı	13/16"2.06 cm
Özellikler	Kiriş Durdurucular
Karşılanan Teknik Özellikler	OSHA Uyumlu 29 CFR 1910.179
Uygulama	Kaldırma için
Hareket Kabiliyeti	Sabit
Montaj Konumu	Sütun
Montaj Deliği Sayısı	12
Ağırlık	925 lb.
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	843149.1010
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Değerli zemin alanından tasarruf etmek üzere tasarlanan bu vinçler, yapısal kolonlara monte edilir. Bunlar, jib vinçler olarak da bilinir. Bunları monte edeceğiniz kolonun, itme/çekme kuvvetini kaldırabildiğinden emin olun; bu kuvvet, vinçlerin yükleri kaldırırken kolonunuza uygulayacağı itme ve çekme kuvvetidir. Bu vinçleri monte etmek için ASTM A325 Yapısal Cıvataları kullanın.

Uyarı: Asla insanları veya insanların üzerinden nesneleri kaldırmak için kullanmayın.

Ayrıca Mevcut: 30 ft'ye kadar diğer açıklıklar ve 10.000 lbs'ye kadar kapasiteler. 3245T999 kodunu seçin ve açıklık ile kapasiteyi belirtin.

Bağlantı Çubuğu Olan Vinçler—Bağlantı çubuğu olan vinçler tavandan asılır, böylece troleylerin hareketini engelleyen bir direk olmadan daha uzun bir mesafe boyunca hareket etmesine olanak tanır. Ancak, direkli vinçlere göre kirişin üzerinde daha fazla alana ihtiyaç duyarlar.

Açık Vinç Kirişi — Açık raylı olanlar çoğu arabaya uygundur. Kiriş üzerindeki durdurucular, arabanın hareketini sınırlar.
