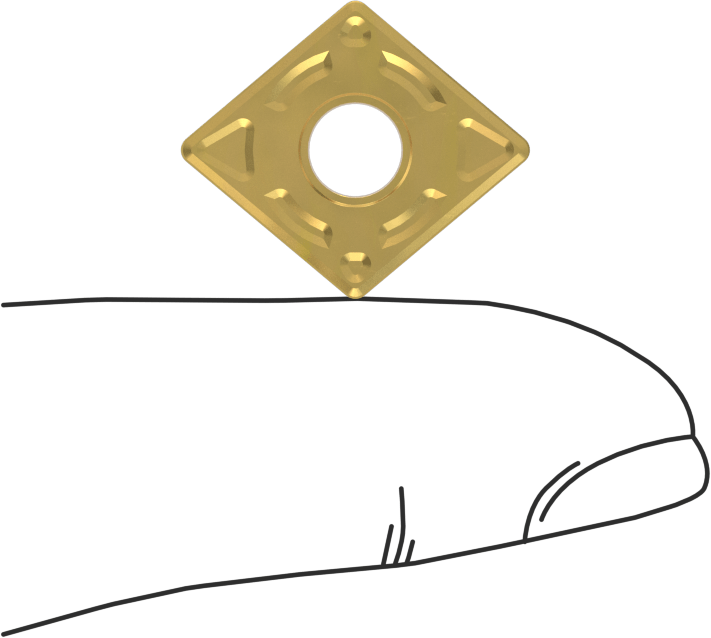

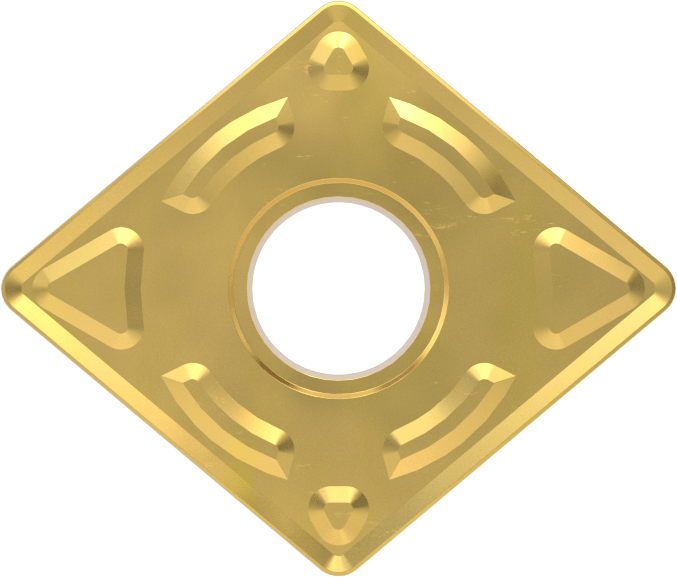

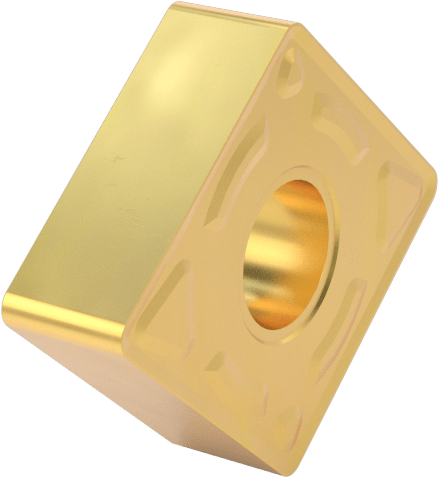

Karbür Uç

Dökme Demir için, CNMG, Yarı Kesintili Son İşlem için

Teknik Cizim

Kesim Türü	Uzunlamasına Dönme, Pah Kırma, Kaplama
Tutucu Kodu için	DCLN, MCLN
Kesme Koşulları için	Yarı Kesikli
Uç Stili	CNMG
Ek Parça Kodu	CNMG-432
Ek Parçası Şekli	Elmas
İç Çember Çapı (IC)	1/2"1.27 cm
Burun Açısı	80°
Uç Yarıçapı	1/32"0.08 cm
Kalınlık	3/16"0.48 cm
Kabartma Açısı	0°
Delik Çapı	0.203"0.52 cm
Kesme Kenarı Sayısı	4
Kesme Kenarı Uzunluğu	0.48"1.22 cm
Eğim Tipi	Negatif
Kesme İşlemi için	Son İşlem
Malzeme	Karbür
Yüzey İşlemi	Titanyum Nitrür (TiN) Kaplı
Kare Delik Boyutu için	Dökme Demir
Özellikler	Talaş Kırıcılar
Kaplama İşlemi	CVD (Kimyasal Buhar Biriktirme)
Dökme Demir için Önerilen Kesme Derinliği	0.006"-0.079"0.02 cm / 0.20 cm
Dökme Demir için Önerilen Kesme Hızı	970 sfpm-1,200 sfpm
Dökme Demir için Dönüş Başına Önerilen İlerleme	0.004"-0.012"0.01 cm / 0.03 cm
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Hindistan
Schedule B	820900.0030
ECCN	EAR99

Dökme demiri tornalamak üzere tasarlanmış aşınmaya dayanıklı karbürden üretilen bu uçlar, çoklu malzeme uçlarına göre daha uzun ömürlüdür. Uçları uygun bir tutucuya takın.

Daha büyük burun açısına ve uç yarıçapına sahip kesici uçlar, her geçişte daha fazla malzeme kaldırır, ancak daha küçük kesici uçlara göre daha az hassas kesim yapar. İş parçanızı istenen şekle getirecek en büyük burun açısına ve uç yarıçapına sahip kesici ucu seçin.

Negatif eğimli kesici uçlar, çoğu tornalama uygulaması için ilk tercihtir. İki yüzünde güçlü kesici kenarlara sahip olan bu uçlar, benzer pozitif eğimli kesici uçlara göre daha uzun ömürlüdür. Bir yüzdeki tüm kenarlar aşındığında, kesici ucu ters çevirin.

Burun açısı ve eğim tipini seçtikten sonra, yüzey kalitesi önemli değilse malzemeyi hızlı bir şekilde kaldırmak için kaba işleme kesici uçlarını değerlendirin. Yarı kesintili kesme koşulları için tasarlanmış kesici uçlar en yaygın olarak kullanılır; bunlar genellikle kama yuvası bulunan şaftlar gibi tam yuvarlak olmayan iş parçalarını işlemek için tercih edilir. Paket halinde satılan kesici uçlar, maksimum izlenebilirlik için üretici tarafından fabrikada mühürlenmiş olarak gelir.
