Zorlu Ortamlar için Mini Konektör, Panele Monte Erkek Priz
10 Kutup, 1 ft Uzunlukta Kablo Uçları
| Cins | Erkek |
| Montaj Konumu | Panel |
| Elektrik Konektörü Bileşeni | Yuva |
| Tel Bağlantısı | Tel Uçları |
| Gövde Dişi | |
| Boyut | 1 1/8"-162.86 cm |
| Tip | UNS |
| Konum | Dış |
| Tel Ucu Uzunluğu | 1 ft. |
| Kutup Sayısı | 10 |

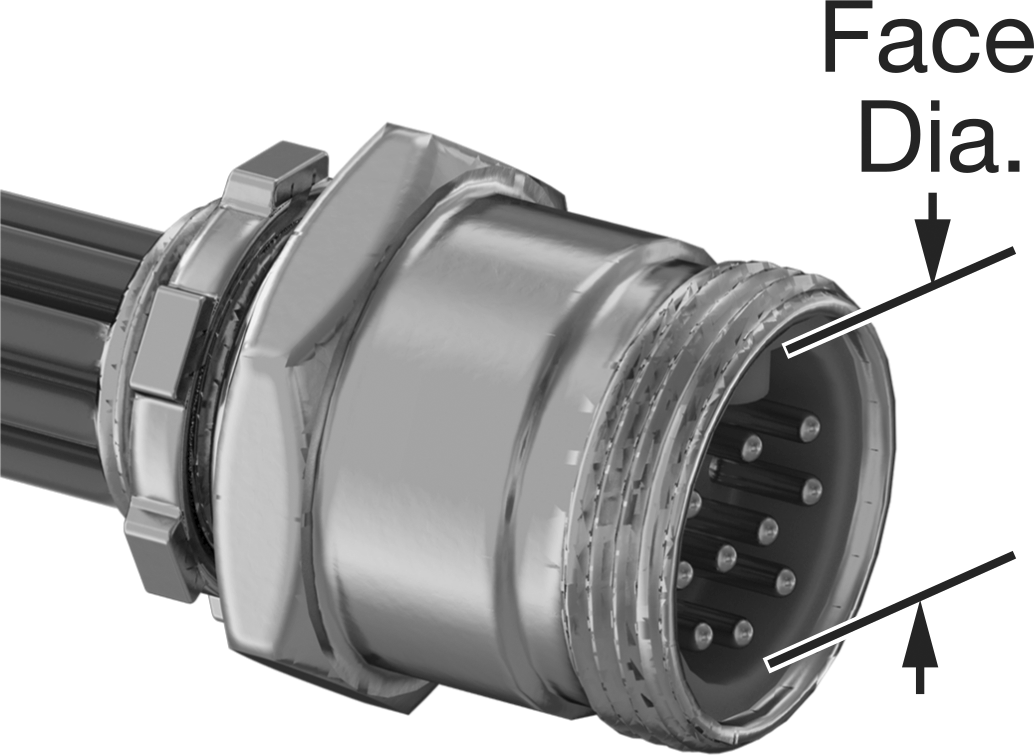

| Yüzey Çapı | 0.8"2.03 cm |
| Gerilim | 600V AC/600V DC |
| Akım | 7 amp |
| Kablo Ucu Kalınlığı (AWG) | 16 |
| Gövde Malzemesi | Paslanmaz Çelik |
| Montaj | |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Panel Açıklığı Çapı İçin | 0.88"2.24 cm |
| Maksimum Sıcaklık | 88°C |
| Muhafaza Derecesi | IP67, NEMA 6P |
| Sertifikasyon | UL Onaylı Bileşen, C-UL Onaylı Bileşen |
| Elektrik Bağlantısı | M29 |
| Çevre | Aşındırıcı, Tozlu, Zorlu, Dış Mekan, Dalgıç, Yıkama, Islak |
| Gövde Bağlantı Yöntemi | Vida Sıkma |
| Şekil | Düz |
| Sinyal Türü | Güç/Kontrol |
| Tel Yalıtım Malzemesi | PVC |

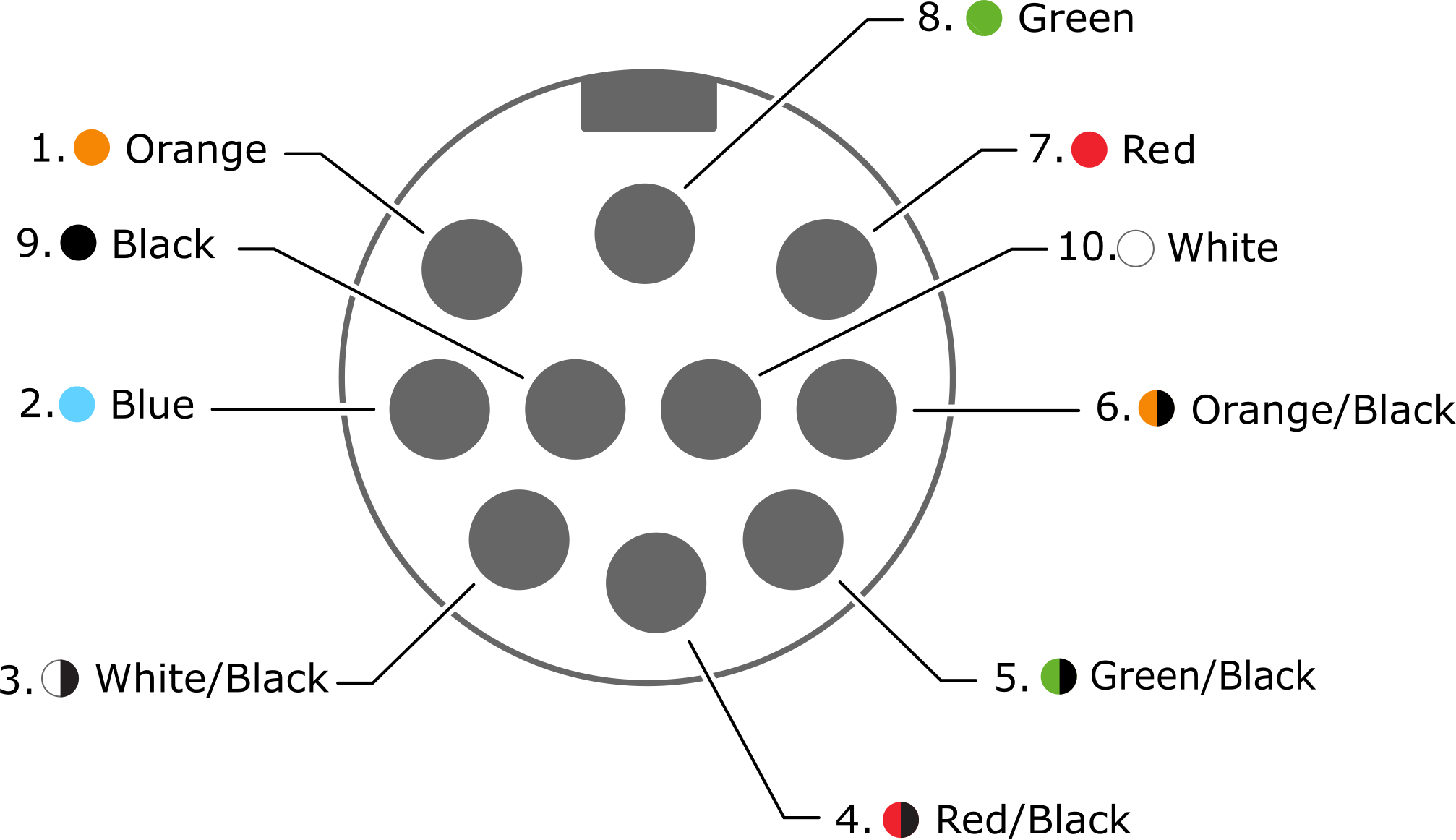

| Tel Ucu Rengi | Siyah, Mavi, Yeşil, Yeşil/Siyah, Turuncu, Turuncu/Siyah, Kırmızı, Kırmızı/Siyah, Beyaz, Beyaz/Siyah |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853669.4020 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Kaynak ve metal işleme gibi zorlu endüstriyel işlerde M5, M8 ve M12 konektörlerinden daha yüksek akım gönderin. Genellikle otomatik sistemlere, motorlara ve pompalara güç ve sinyal göndermek için kullanılırlar. Dişli gövde, kirletici maddeleri dışarıda tutmak için diğer mini konektörlerle güvenli bir şekilde birleşir ve sarsıntı veya titreşimden dolayı gevşemez. Konektörleri yanlış takma olasılığını azaltmak için standart kutup düzenine ve gövde diş boyutuna sahiptirler.
Prizler — Prizler panellere ve duvarlara vidalanır, bu nedenle sabit veya kalıcı kurulumlarda iyi sonuç verir.
Paslanmaz Çelik Muhafaza — Bu mini konektörler, suya, kimyasallara, yağa, soğutucuya veya kaynak cürufuna maruz kalma sonucu aşınma ve çatlamaya dayanıklı paslanmaz çelik bir muhafaza veya TPE kabloya sahiptir.
IP67 Muhafaza Sınıfı—Birleştirildiklerinde, bu konektörler toz, suya daldırma, yıkama ve hava koşullarına karşı koruma için IP67 ve NEMA 6P standartlarını karşılar.
NEMA 6P Muhafaza Sınıfı — Birleştirildiklerinde, bu konektörler toza, suya daldırmaya, yıkamaya ve hava koşullarına karşı koruma için IP67 ve NEMA 6P standartlarını karşılar.
