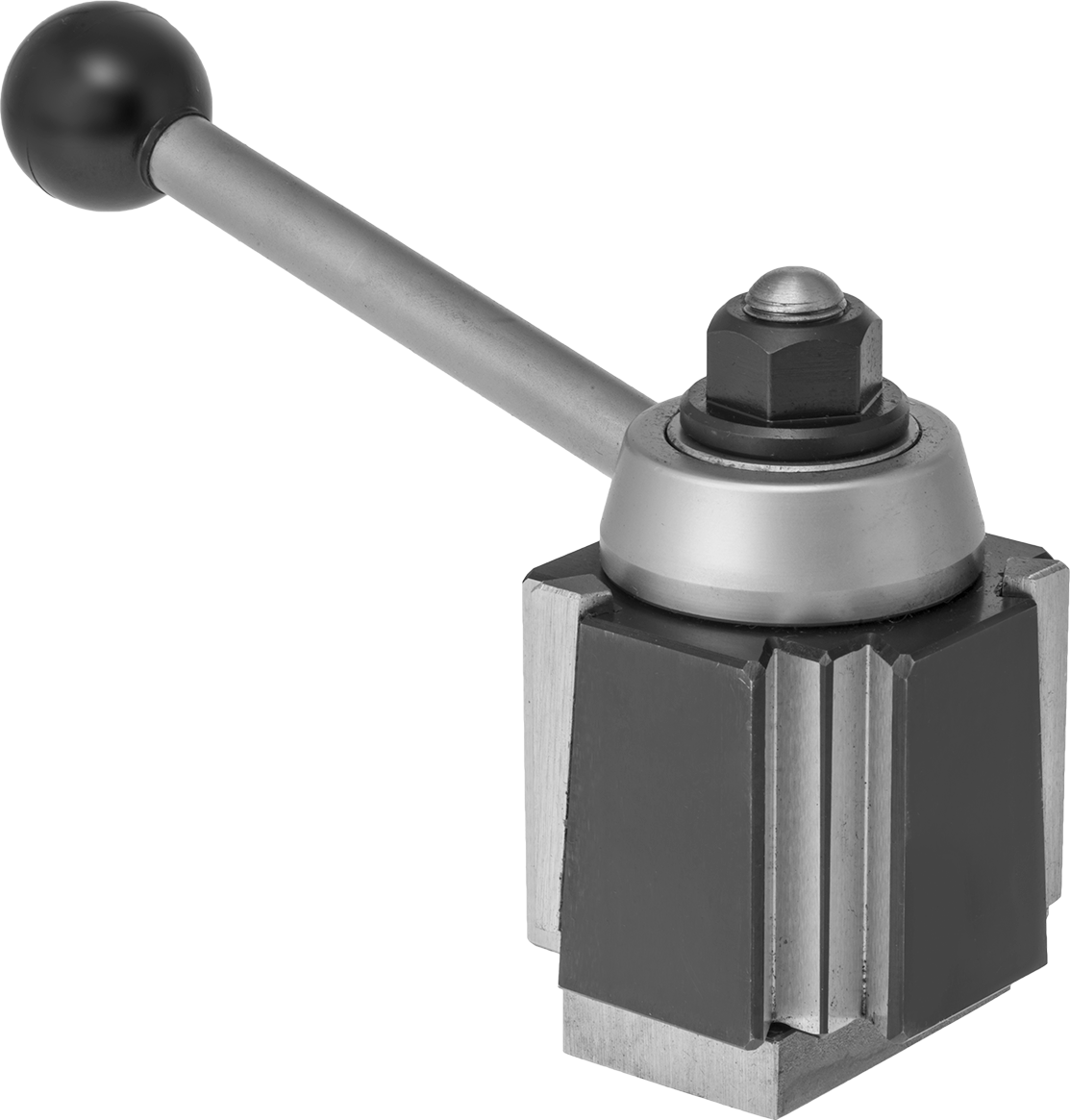

Hızlı Değiştirilebilir Torna Takım Tutucusu
0“ ila 10” Torna Çapı için
| Performans | Hızlı Değiştirme |
| İçerir | Boş T-Somun |
| Takım Tutucu Serisi | AXA |
| Torna için | |
| Salınım | 0" ila 10"0.00 cm / 25.40 cm |
| Merkez yüksekliği | 15/16" ila 1 1/4"3.17 cm / 2.38 cm |
| Optimum Merkez Yüksekliği | 1 3/32"2.78 cm |

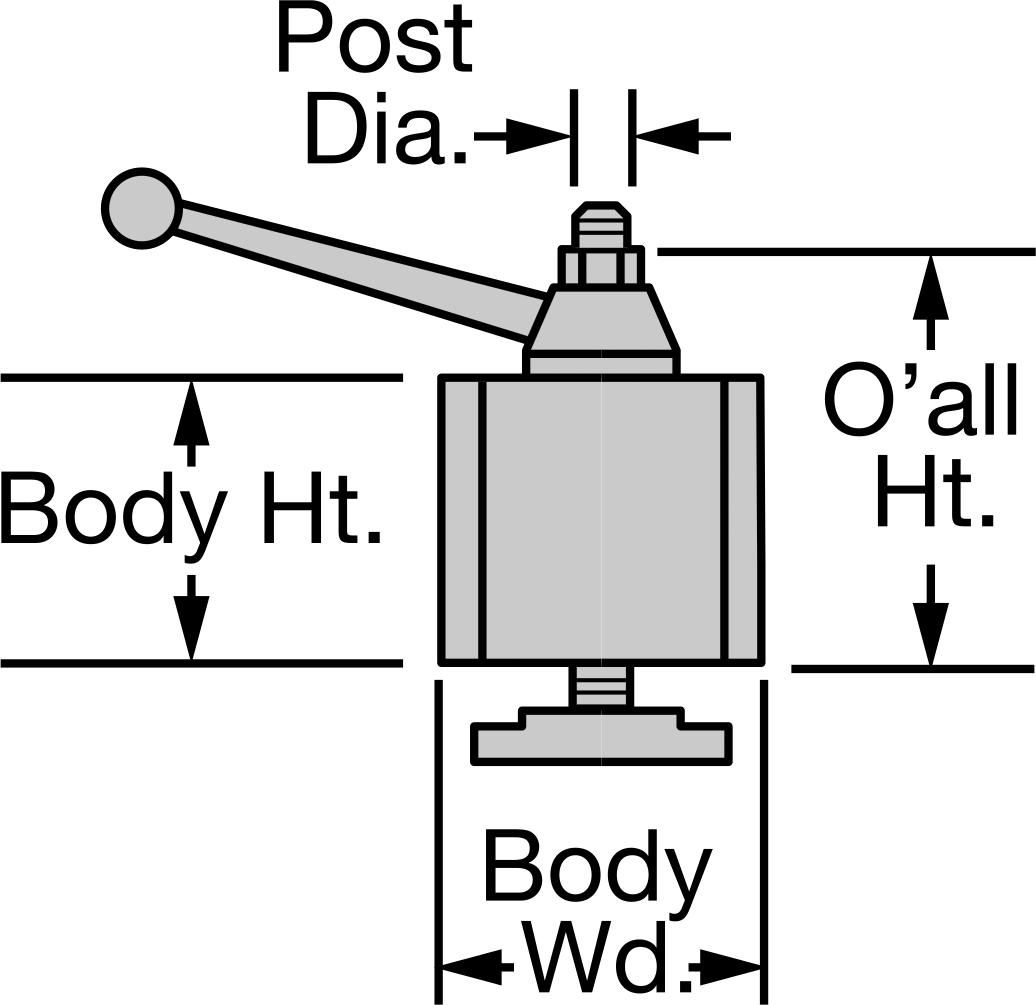

| Gövde | |
| Genişlik | 2 1/2"6.35 cm |
| Yükseklik | 2 1/4"5.71 cm |
| Toplam Yükseklik | 3 7/8"9.84 cm |
| Direk Çapı | 9/16"1.43 cm |
| T-Somun Toplam Boyu | |
| Uzunluk | 4 3/8"11.11 cm |
| Genişlik | 2 1/4"5.71 cm |
| Yükseklik | 1/2"1.27 cm |
| Kare Tırnak Boyutu için | Torna Tezgahları |
| Montaj Türü | Kırlangıç Kuyruğu |
| Kırlangıç Kuyruğu Bağlantı Elemanı Sayısı | 2 |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846610.0175 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Manuel ve CNC torna tezgahlarında aletleri konumlandırın ve sabitleyin. İki adet kaydırmalı kırlangıç kuyruğu yuvası, bir alet tutucusundan diğerine hızlıca geçiş yapmanızı sağlar. Kırlangıç kuyruğu yuvaları 90° aralıkla yerleştirilmiştir, böylece alet tutucularını her iki tarafa da monte edebilirsiniz. Kama tipi kilitleme sistemi titreşimi ortadan kaldırır ve milyonda bir inç hassasiyetinde tekrarlanabilir doğruluk sağlar. Direkler ve tutucular (ayrı satılır), Aloris, Dorian ve Armstrong sistemleriyle birbirinin yerine kullanılabilir.

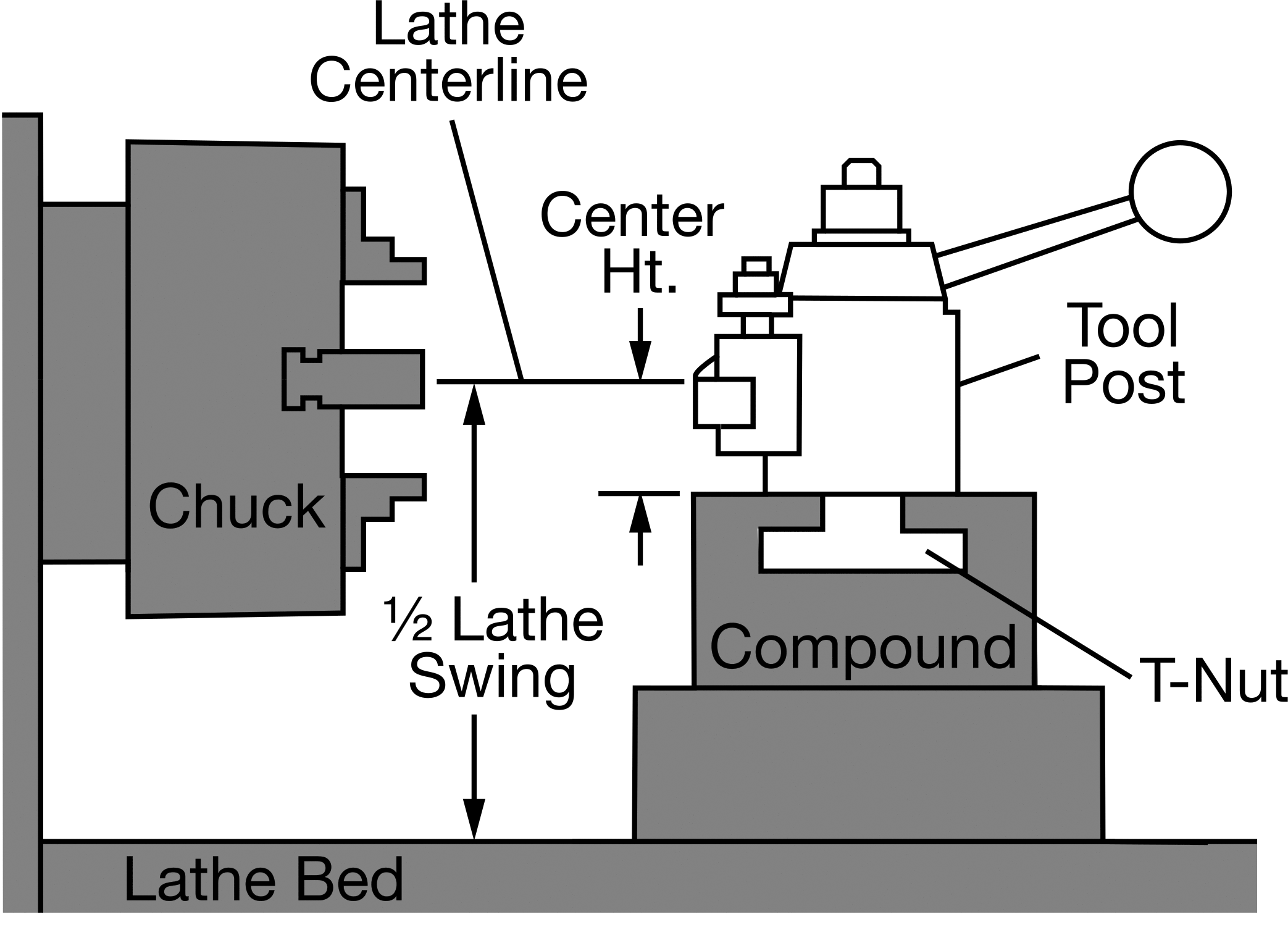

Torna tezgahınızın dönüş çapı ve merkez yüksekliğine uygun takım tutucu serisini seçin. Torna tezgahının dönüş çapı, torna tezgahında tornalanabilecek maksimum iş parçası çapıdır. Torna tezgahınızın dönüş çapını bulmak için, torna tezgahının merkez çizgisi ile torna yatağı arasındaki mesafeyi ölçün ve iki ile çarpın. Torna tezgahınızın merkez yüksekliğini bulmak için, torna tezgahının merkez çizgisinden bileşik kısmın üstüne kadar olan mesafeyi ölçün. Torna tezgahınızın merkez yüksekliğine en yakın olan optimum merkez yüksekliğine sahip takım tutucu serisini seçin.
Boş T-Somunlu — Boş T-somunlu takım tutucular, torna tezgahınızın T-yuvasına uyacak şekilde işlenmesi gereken bir T-somunla birlikte gelir.
