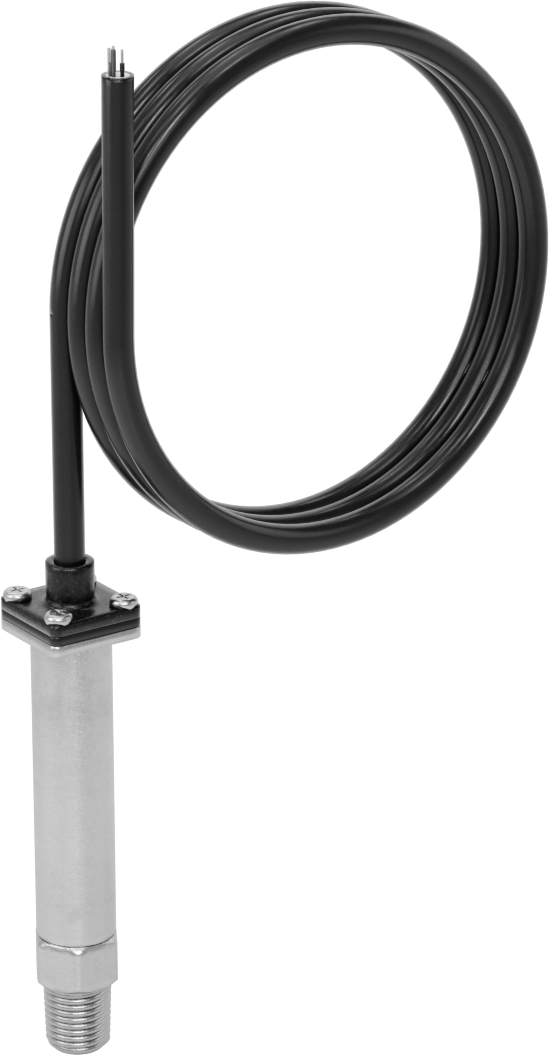

Ayarlanabilir Aralık Basınç Transmitteri
1 ila 5V DC Çıkış, %0,5 Doğruluk, 0 ila 3000 PSI
| Çıkış Gerilimi | 1V DC ila 5V DC |
| Tel Bağlantısı | Tel Uçları |
| Hassasiyet | ±0,5% |
| Basınç Aralığı | 0 psi ila 3,000 psi |
| Maksimum Sürekli Basınç | 3,000 psi207 bar |
| Maksimum Kısa Süreli Basınç | 4,500 psi310 bar |
| Giriş Gerilimi | 10V DC ila 36V DC |
| Boru Çapı | 1/40.64 cm |
| Yükseklik | 3"7.62 cm |
| Genişlik | 7/8"2.22 cm |
| Muhafaza Derecesi | NEMA 4X |
| Kare Tırnak Boyutu için | Air Diesel Fuel Gasoline Hydraulic Fluid Water |
| Diş Tipi | NPT |
| Cins | Erkek |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Bağlantı Malzemesi | 304 Paslanmaz Çelik |
| Sıcaklık Aralığı | -20° F ila 180° F |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Tel Sayısı İçin | 3 |
| Ölçü Birimi | İnç Kare Başına Pound |
| Ölçüler | Basınç |
| Tel Çıkış Sayısı | 3 |
| Performans | Ayarlanabilir Aralık |
| Tepki Süresi | 0.005 sec. |
| Tel Ucu Uzunluğu | 36"91.44 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Zaman içinde basınç okumalarındaki değişiklikleri hesaba katmak için bu transmiterlerdeki basınç aralığını hassas bir şekilde ayarlayın. Ayarlanabilir aralık (ayarlanabilir sıfır ve ayarlanabilir aralık olarak da bilinir) sayesinde, basınç aralığının üst ve alt sınırları %5'e kadar değiştirilebilir. Bu, programlanabilir mantık denetleyicileri (PLC'ler), uzaktan ekranlar ve motor hız denetleyicileri gibi alıcı cihazlarda düzeltme yapmanızı gerektirmez. Genellikle dönüştürücüler olarak adlandırılan bu vericiler, basıncı, basıncı izlemek veya ekipmanı kontrol etmek için alıcı cihazlar tarafından yorumlanan bir elektrik sinyaline dönüştürür. Basınç arttıkça, vericiden gelen çıkış sinyali de artar. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar.
NEMA 4X sınıfında olan bu vericiler, yıkamaya ve korozyona dayanıklıdır.
Çıkış Akımı—Çıkış akımına sahip vericiler iki kabloyla bağlanır. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez.
Çıkış Gerilimi—Çıkış gerilimine sahip vericiler üç kabloyla bağlanır: ikisi güç kaynağına, diğeri ise alıcıya sinyal gönderen ayrı bir kablo. Alıcı ve verici, güç kaynağına giden ortak bir toprak kablosunu paylaşır.
