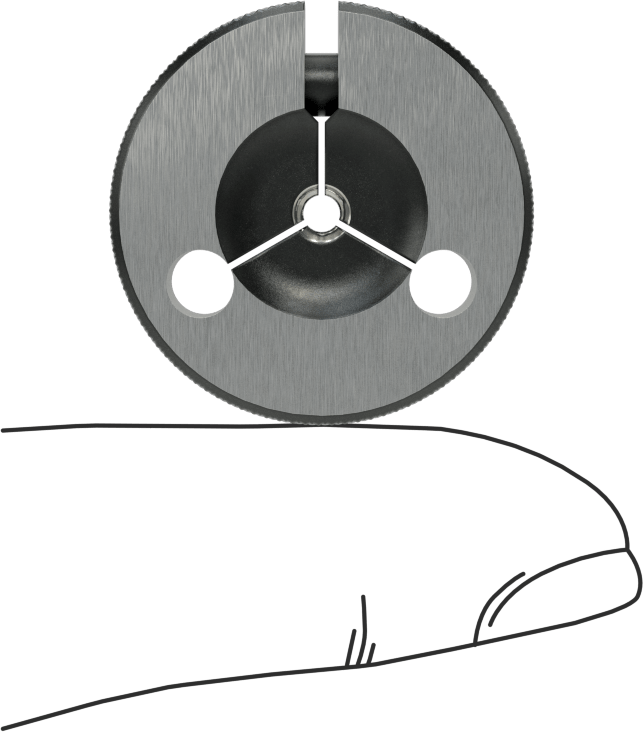

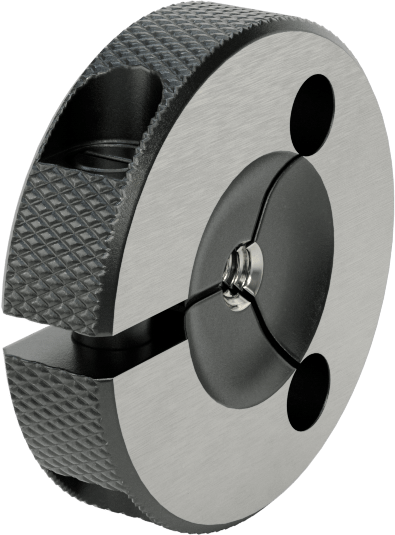

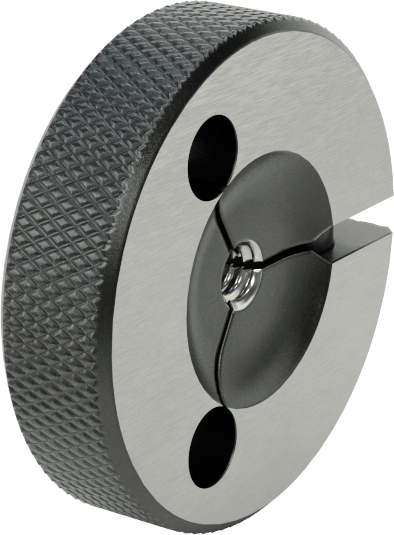

NIST Sertifikalı Halka Ölçer, No-Go
5-40 UNC Diş, Sınıf 2A Uyum için
| Ölçü Tipi | No-Go |
| Sınıf | X |
| Diş Boyutu | 5-40 |
| Diş Tipi | UNC |
| Diş Yönü | Sağ El |
| Sertlik | Rockwell C60 |
| Malzeme | Alet Çeliği |
| Kare Tırnak Boyutu için | Sınıf 2A |
| Sertifikasyon | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Adım Çapı Toleransı | 0" ila 0.0002"0.00 cm / 0.00 cm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 903180.8080 |
| ECCN | EAR99 |
Bu ölçüm aletleri laboratuvarda kalibre edilmiş olmakla kalmaz, aynı zamanda NIST'e kadar izlenebilir bir sertifika ile birlikte gelir. Bazen test raporu ve uzun form sertifikası olarak da adlandırılan bu sertifika, test edilen ölçümleri ayrıntılı olarak belirtir. Bunlar, bir parçanın dış dişlerinin tolerans aralığı içinde olup olmadığını kontrol etmek içindir.
Bir parçaya go kalıbı kolayca geçebiliyorsanız, ancak no-go kalıbını iki turdan fazla geçiremiyorsanız, parça tolerans sınırları içindedir. Dişli halka kalıp tutucusu ile birden fazla halka kalıbı tutarak denetimi daha hızlı gerçekleştirin.
No-go ölçerler, minimum dış diş boyutunu kontrol eder.
Dişlerin farklı sığma sınıfları vardır. Diş sığması, eşleşen dişlerin sıkılığını veya gevşekliğini belirtir. Örneğin, 3A sığmasına sahip inç dişler, 2A sığmasına sahip dişlere göre daha sıkı toleranslara sahiptir.
