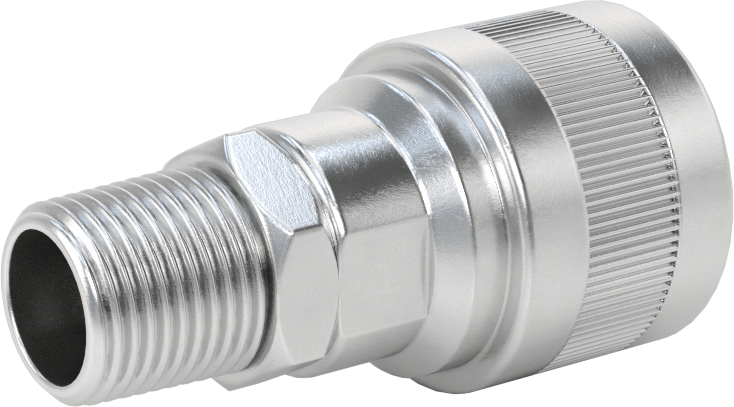

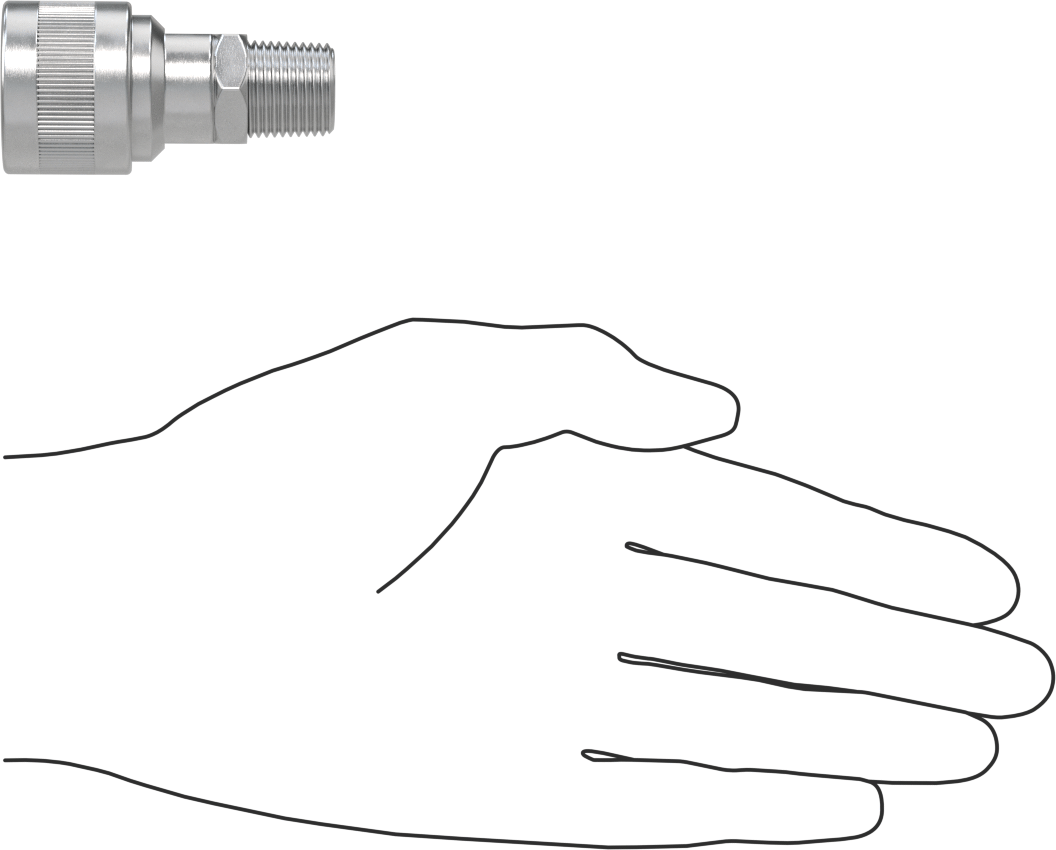

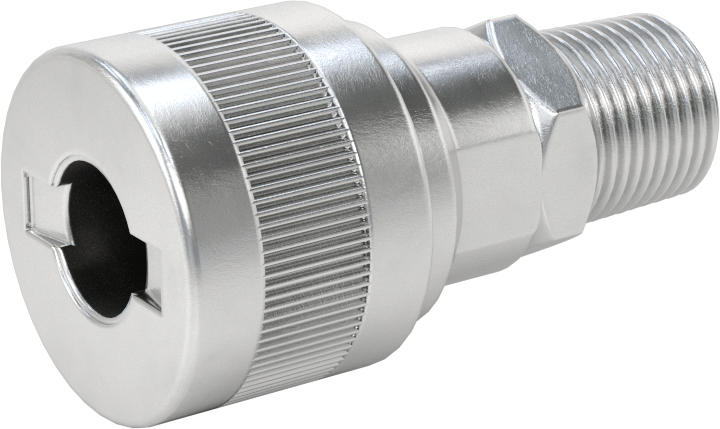

Hava için Schrader Hızlı Bağlantı Kesme Hortum Bağlantısı, Alüminyum Push-to-Connect Soket
1/4 Boyut, 3/8 NPT Erkek
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Hortum Bağlantısı | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Schrader |
| Cins | Dişi |
| Bağlantı Boyutu | 1/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/4"1.90 cm |
| Çap | 5/16"0.79 cm |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Boru Çapı | 3/80.95 cm |
| Diş Tipi | NPT |
| Diş Malzemesi | Pirinç |
| Malzeme | Alüminyum |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40° ila 225° F |
| Uzunluk | 2 17/64"5.75 cm |
| RoHS | RoHS 3 (2015/863/EU) istisnalar 6(a) ve 6(c) ile uyumlu - Çelikte ve bakır alaşımında alaşım elemanı olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 760900.0000 |
| ECCN | EAR99 |
Tam bir bağlantı parçası, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hattına sık sık erişmen gerekiyorsa bunları kullan. Tüm Schrader fişleri, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Schrader soketleriyle uyumludur.
Dişli bağlantı parçaları, bağlantı kesildiğinde akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz. Bu parçalar, iterek bağlanan tiptedir. Bağlamak için, bir klik sesi duyana kadar fişi sokete itin. Bağlantıyı kesmek için, soket üzerindeki manşonu çevirin ve fişi çekip çıkarın. Bu çevirerek ayırma özelliği, kazara bağlantı kesilme olasılığını azaltır.
Alüminyum, diğer metallerden daha hafiftir ve iyi bir korozyon direncine sahiptir. Not: Doğru bir bağlantı sağlamak için, fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
