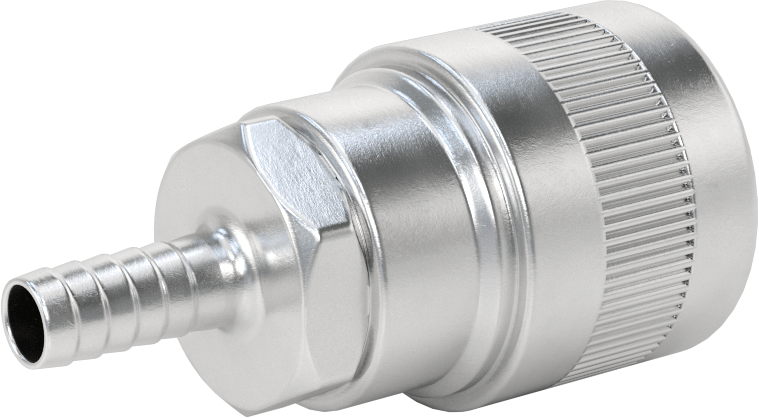

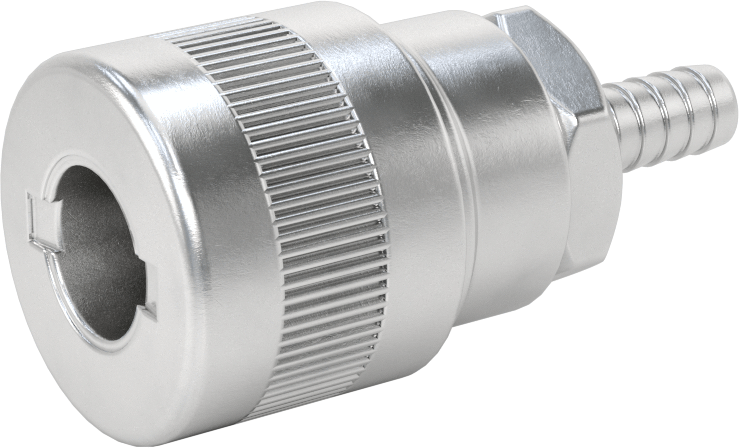

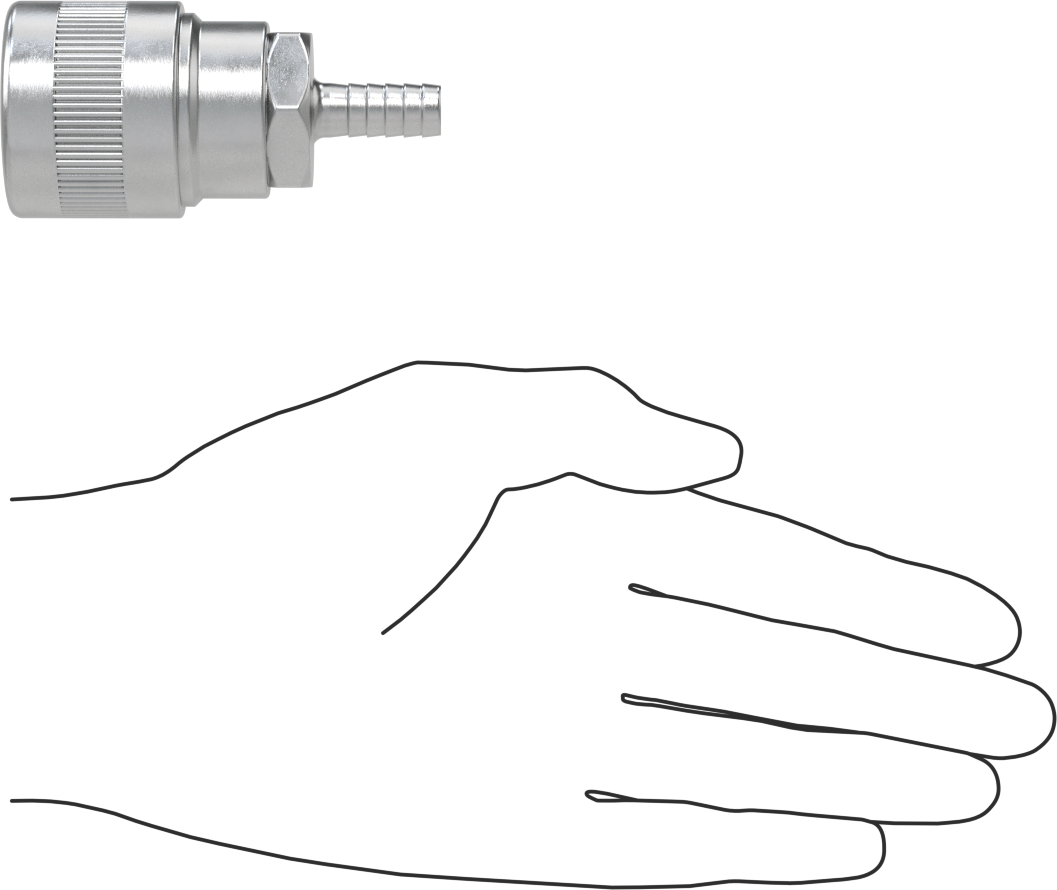

Hava için Schrader Hızlı Bağlantı Kesme Hortum Bağlantısı
1/2 (1.27 cm) numaralı, Alüminyum Soket, 3/8" (0.95 cm) Hortum İç Çapı
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Hızlı Bağlantı Kesme Hortum Bağlantısı | |
| Hızlı Bağlantı Kesme Şekli | Schrader |
| Cins | Dişi |
| Bağlantı Boyutu | 1/2 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 7/8"2.22 cm |
| Çap | 1/2"1.27 cm |
| Dişli Hortum Bağlantısı | |
| Dişli Bağlantı Tipi | Kelepçeli, Sıkma |
| Diş Stili | Standart |
| Çivili Uç Sayısı | Çoklu |
| Cins | Erkek |
| Hortum İç Çapı için | 3/8"0.95 cm |
| Diş Malzemesi | Pirinç |
| Malzeme | Alüminyum |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40° ila 225° F |
| Uzunluk | 2 63/64"7.58 cm |
| Hortum Malzemesi için | Plastik, Kauçuk |
| Bağlantı Tipi | Sonsuz Tahrikli Kelepçe, Sıkma Tipi Hortum Halkası |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a)-I ile uyumlu, 6(b)-II, ve 6(c) - Çelik, alüminyum ve bakır alaşımlarında alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 760900.0000 |
| ECCN | EAR99 |
Tam bir bağlantı parçası, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hattına sık sık erişmen gerekiyorsa bunları kullan. Tüm Schrader fişleri, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Schrader soketleriyle uyumludur.
Dişli bağlantı parçaları, bağlantı kesildiğinde akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz. Bu parçalar, iterek bağlanan tiptedir. Bağlamak için, bir klik sesi duyana kadar fişi sokete itin. Bağlantıyı kesmek için, soket üzerindeki manşonu çevirin ve fişi çekip çıkarın. Bu çevirerek ayırma özelliği, kazara bağlantı kesilme olasılığını azaltır.
Dikenli uçlu fişler ve prizler plastik veya kauçuk hortuma takılır ve bir kelepçe veya kıvrımlı hortum halkası ile sabitlenir.
Alüminyum, diğer metallerden daha hafiftir ve iyi bir korozyon direncine sahiptir. Not: Doğru bir bağlantı sağlamak için, fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
