İndeksleme Pens Fikstürü
15 Derecelik İndeks Artışları
₺66.635 Adet
3096N11
1'li paket

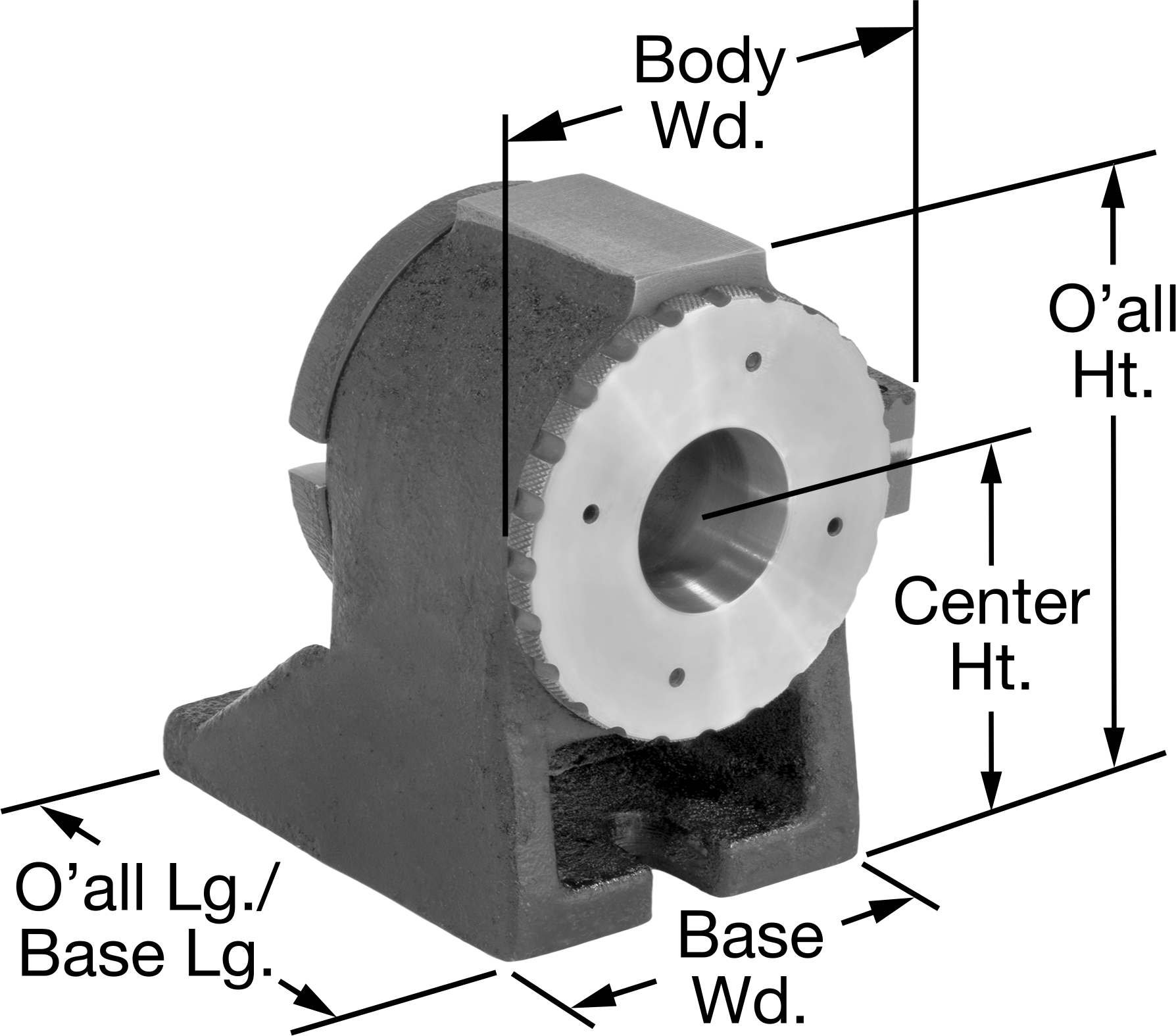

| Endeks Artımları | 15° |
| Pens Tipi | 5C |
| Delik Çapı | 1 1/16"2.70 cm |
| Merkez yüksekliği | 3 1/4"8.25 cm |
| Toplam | |
| Uzunluk | 4 1/2"11.43 cm |
| Yükseklik | 8 1/2"21.59 cm |
| Taban | |
| Uzunluk | 4 1/2"11.43 cm |
| Genişlik | 3 1/2"8.89 cm |
| Gövde Genişliği | 4"10.16 cm |
| Tolerans | |
| Paralellik | 0.001"0.00 cm |
| Düzgünlük | 0.001"0.00 cm |
| Malzeme | Çelik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846610.0175 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
5C pens (ayrı satılır) ile birlikte kullanılan bu tutucular, çapı 1 1/8 inç'e kadar olan yuvarlak, altıgen veya kare iş parçalarını hassas aralıklarla döndürür. Spindexer veya zımba şekillendirici olarak da bilinen bu fikstürler, genellikle silindirik parçalara delik açmak, zımbaları hassas şekillere taşlamak ve matkap uçlarını ve parmak frezeleri bilemek için kullanılır. Hassas dönüşü sağlamak için miller hassas bir şekilde taşlanmıştır. Fikstürleri yatay konumlandırma için bir makine masasına veya dikey konumlandırma için bir açı plakasına monte edin. Uzun iş parçaları için bir geçiş deliği bulunur.
15° İndeks Artışları—15° indeks artışlarına sahip fikstürler 24 kilitleme konumuna sahiptir.
