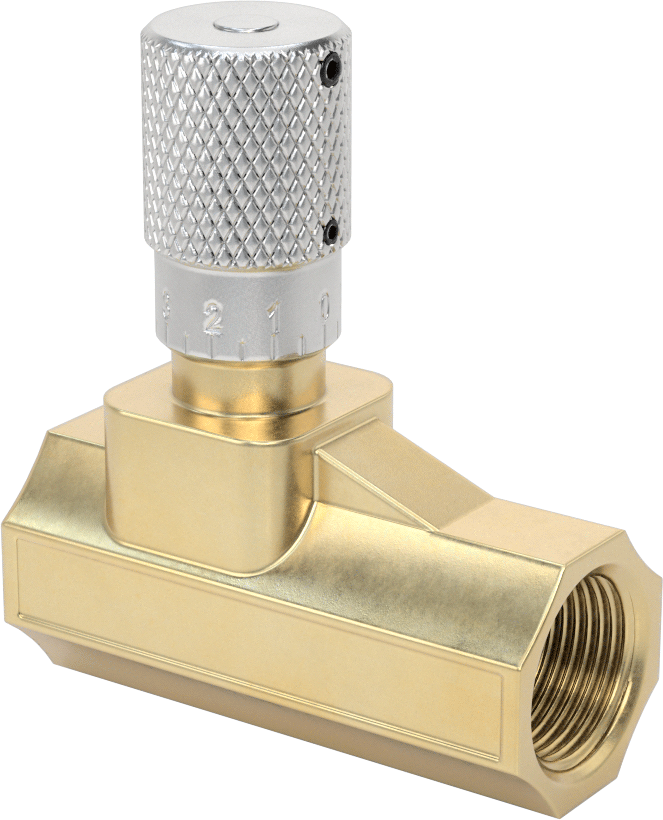

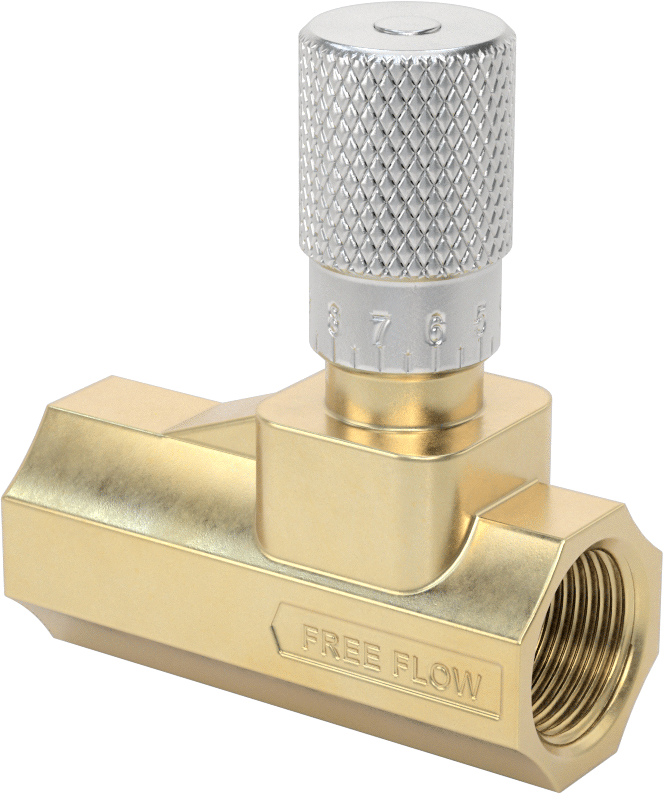

Akış Göstergeli Hat Üstü Hava Akış Kontrol Valfi
3/4 NPTF Dişi Giriş x 3/4 NPTF Dişi Çıkış
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPTF |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPTF |
| Cins | Dişi |
| Gövde Malzemesi | Pirinç |
| Özellikler | Akış Göstergesi |
| Akış Katsayısı (Cv) | 6.12 |
| Akış Hızı @ 100 psi | |
| Minimum | 140 scfm |
| Maksimum | 327 scfm |
| Maksimum Basınç | 250 psi17 bar |
| Sıcaklık Aralığı | 0° F ila 180° F |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı), Giriş Silindiri (Meter In) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Alüminyum |
| Akış Kontrol Türü | Bir adet Yön |
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Akış Ayar Kademesi Sayısı | 10 |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |

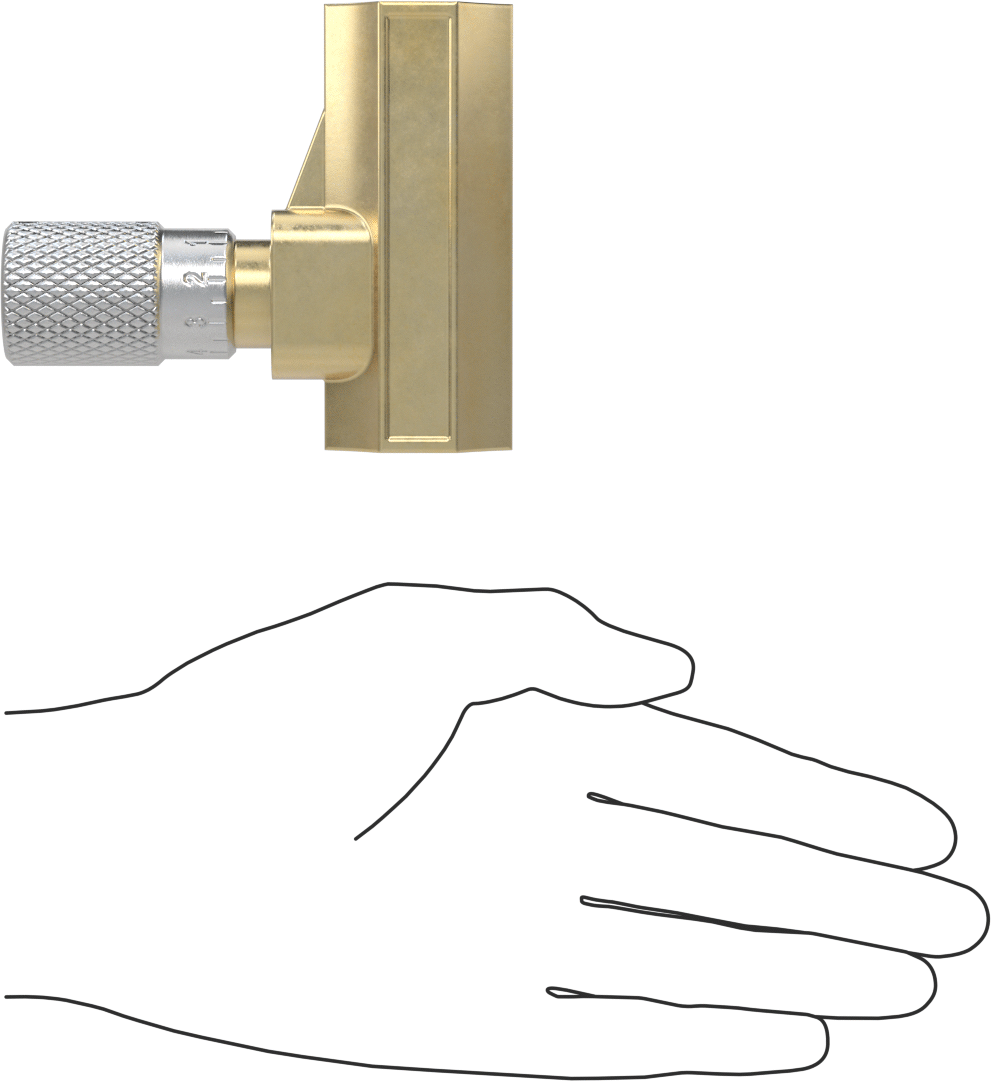

| Uzunluk | 3 1/4"8.25 cm |
| Genişlik | 1 3/8"3.49 cm |
| Yükseklik | 3 3/4"9.53 cm |
| Şekil | Düz |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a), 6(b), 6(c) |
| Schedule B Numarası | 848120.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

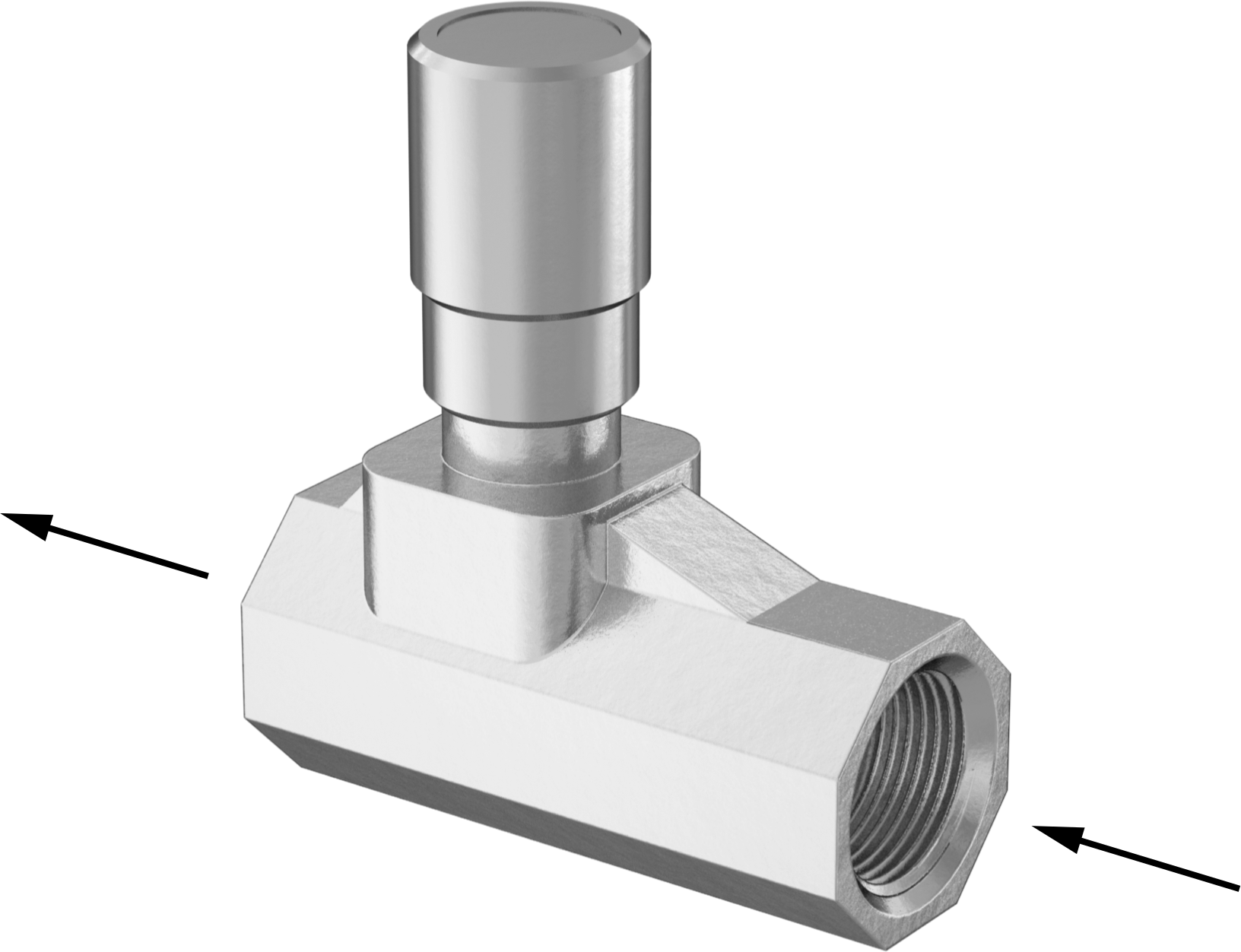

Bu vanalardaki akış göstergesi, hoparlördeki ses seviyesi düğmesine benzer şekilde, vanadan geçen havanın akışını kapalı konumdan tam hacme kadar göreceli olarak ölçer. Göstergenin sayısal artışları, vanayı her kullanımda aynı akış hızına ayarlamayı kolaylaştırır. Hava akışının hacmini ayarlayarak havayla çalışan ekipmanın hızını kontrol ederler. Vanalar, hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol eder. Hava ters yönde serbestçe akar. Genellikle vanalar, silindirden çıkan akışı kontrol etmek için (çıkış ölçümü) kurulur, ancak silindire giren akışı kontrol etmek için de (giriş ölçümü) kurulabilirler. Sıralı olarak monte edilmek üzere tasarlanmış olan bu vanalar, hattınız boyunca ulaşılması kolay bir yere kurulabilir. En iyi kontrol için, silindir ile vana arasındaki hortum veya boru uzunluğunu en aza indirmek amacıyla vanaları silindire mümkün olduğunca yakın monte edin.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
NPTF Giriş Dişi—NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
NPTF Çıkış Dişi—NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
