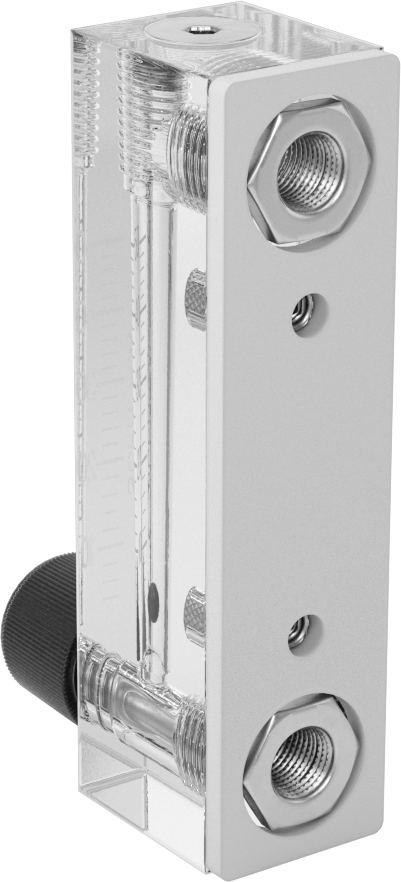

Akış Kontrol Düğmeli Panele Monte Akış Ölçer, Gaz için, Pirinç Bağlantı Parçaları
1/8 NPT Dişi, 4-50 Scfh
| Özellikler | Akış Kontrol Düğmesi |
| Ekran Türü | Ölçek |
| Gövde Malzemesi | Akrilik Plastik |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Bağlantılar | 1/8 NPT Dişi |
| Akış | 4 scfh ila 50 scfh |
| Toplam Yükseklik | 4"10.16 cm |
| Merkezden Merkeze Yükseklik | 3"7.62 cm |
| Hassasiyet | ±5% |
| Sıcaklıktaki Maksimum Basınç | 100 psi @ 70° F |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 66°C |
| Conta Malzemesi | Buna-N |
| Montaj Konumu | Dikey |
| Kalibrasyon Ortamı | |
| Basınç | 14.7 psi1.0 bar |
| Sıcaklık | 21°C |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Hava |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Standart Saat Başına Kübik Fit |
| Kare Tırnak Boyutu için | Gaz |
| Ölçek aralıkları | 2 scfh |
| Montaj Türü | Panel |
| Valf Malzemesi | Pirinç |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Akrilik Plastik, Pirinç, Buna-N |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

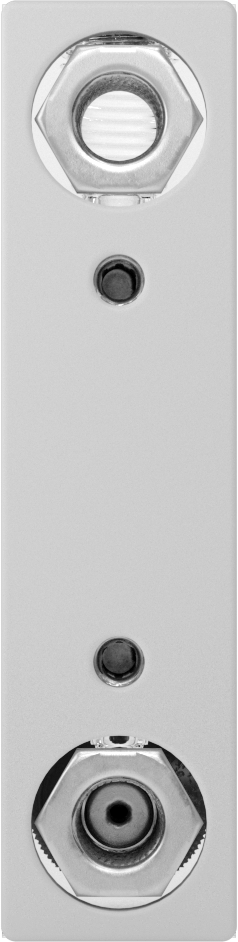

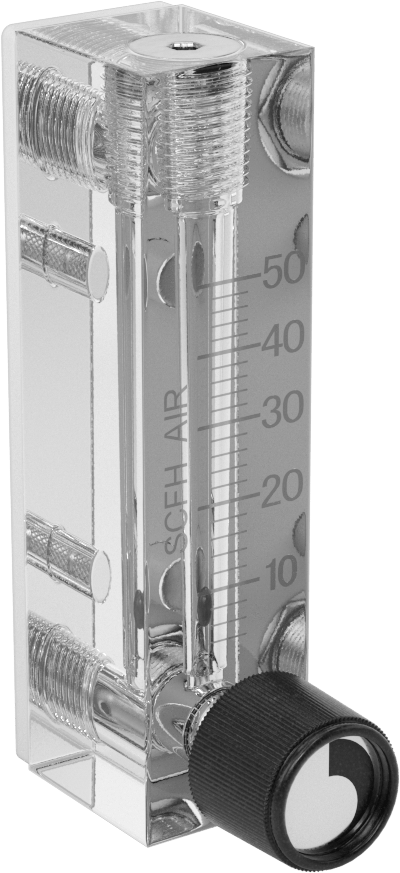

Gösterge panelinizden hava ve diğer gazların akış hızını izleyin; bu akış ölçerlerin arka tarafında panele montaj için bağlantı parçaları bulunur. Bunlar, boru sisteminizle aynı hizada dikey olarak monte edilmelidir, böylece gaz alttan yukarı doğru akar. Gaz geçerken, göstergeyi ölçek üzerinde yukarı doğru iter ve size akış hızını gösterir. Akrilik gövdeli oldukları için tamamen şeffaftırlar, böylece gazınızın rengini ve berraklığını inceleyerek herhangi bir sorun olup olmadığını kontrol edebilirsiniz.
Bu akış ölçerler hava ile kalibre edilmiştir ancak diğer gazlarla da kullanılabilir. Bunları hava dışındaki bir gazla kullanıyorsanız, ölçekte gösterilen sayıyı gazınızın özgül ağırlık dönüştürme faktörü ile çarparak akış hızını hesaplamanız gerekir.
Hattınızdan geçen gazla uyumlu bir bağlantı malzemesi seçin.
Akış Kontrol Düğmesi—Akış kontrol düğmesi bulunan akış ölçerler, aralığı içinde akış hızını ayarlamak için girişteki valfi açıp kapatmanıza olanak tanır.
Pirinç Bağlantı Parçası — Pirinç bağlantı parçaları, PVC bağlantı parçalarına göre darbelere daha dayanıklıdır.
