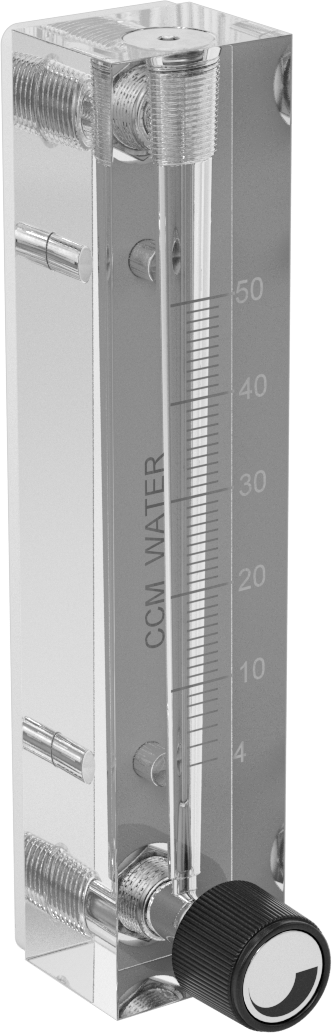

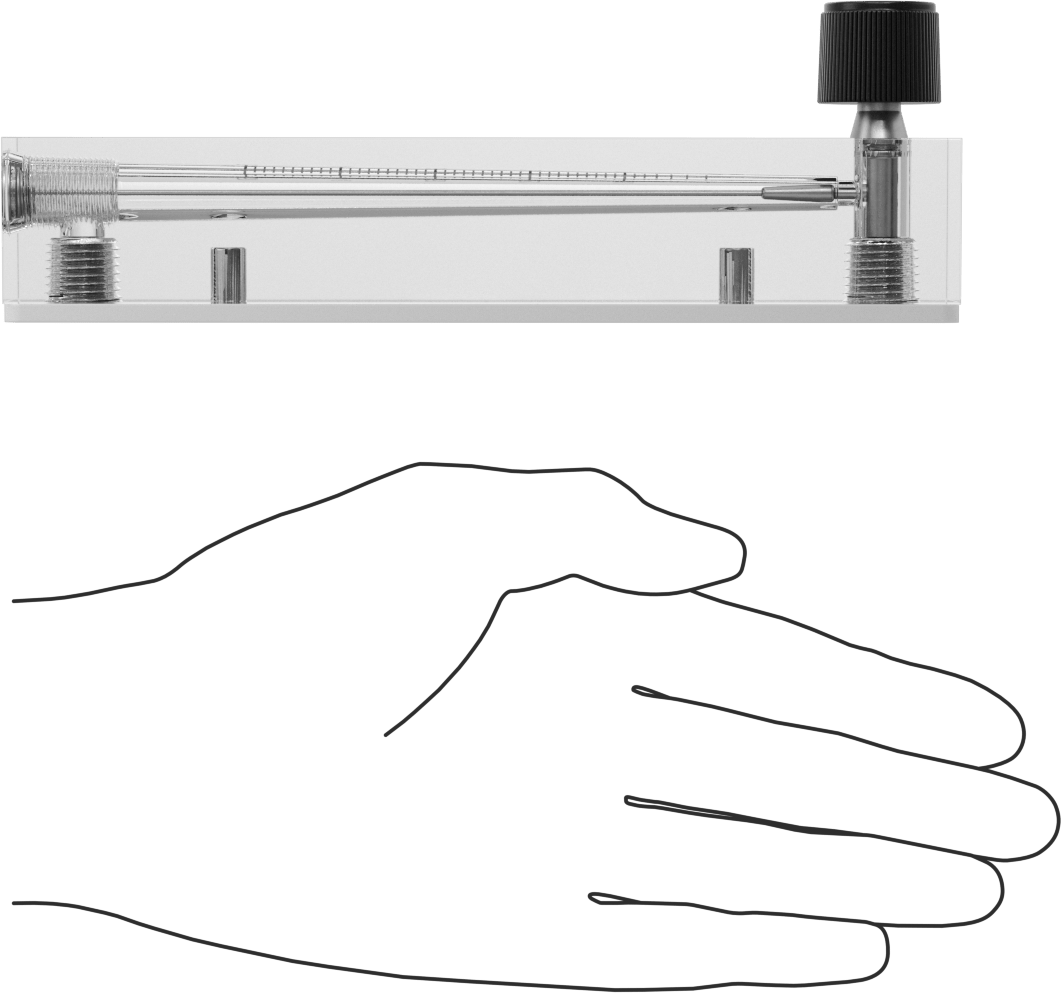

Akış Kontrol Düğmeli Panele Monte Akış Ölçer
303 Paslanmaz Çelik Bağlantı Parçaları, 1/8 NPT Dişi, 4 ila 50 CC/min.
| Özellikler | Akış Kontrol Düğmesi |
| Ekran Türü | Ölçek |
| Gövde Malzemesi | Akrilik Plastik |
| Bağlantı Elemanı Malzemesi | 303 Paslanmaz Çelik |
| Bağlantılar | 1/8 NPT Dişi |
| Akış | 4 cm³/min ila 50 cm³/min |
| Toplam Yükseklik | 6 1/2"16.51 cm |
| Merkezden Merkeze Yükseklik | 5 1/2"13.97 cm |
| Hassasiyet | ±%3 |
| Sıcaklıktaki Maksimum Basınç | 100 psi @ 70° F |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 66°C |
| Conta Malzemesi | Floroelastomer |
| Montaj Konumu | Dikey |
| Kalibrasyon Ortamı | |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Su |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Dakikada Kübik Santimetre |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçek aralıkları | 1 cm³/min |
| Montaj Türü | Panel |
| Valf Malzemesi | 303 Paslanmaz Çelik |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 303 Paslanmaz Çelik, 316 Paslanmaz Çelik, Akrilik Plastik, Floroelastomer |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

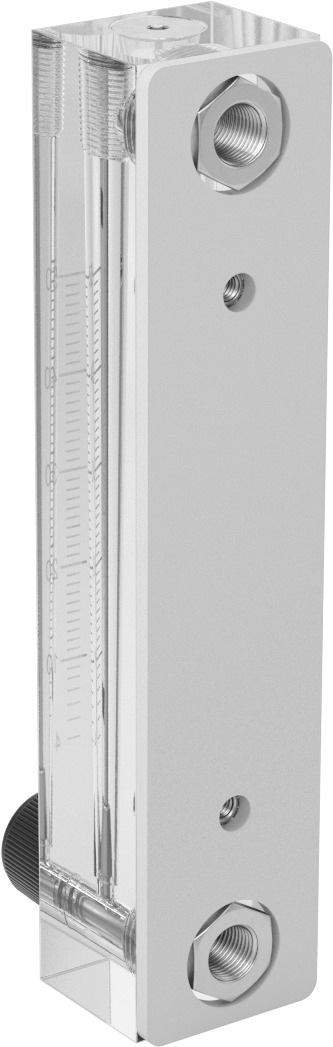

Arka kısımdaki bağlantı parçaları sayesinde bu akış ölçerleri gösterge panellerine monte edebilirsiniz. Bunları boru sisteminizle aynı hizada dikey olarak monte edin, böylece sıvı alttan yukarı doğru akar. Sıvı geçerken, göstergeyi ölçek üzerinde yukarı doğru iter ve akış hızını gösterir. Akrilik gövdesi sayesinde tamamen şeffaftır, böylece sıvının rengini ve berraklığını kontrol ederek herhangi bir sorun olup olmadığını görebilirsiniz.
Bu akış ölçerler su ile kalibre edilmiştir ancak diğer sıvılarla da kullanılabilir. Bunları su dışındaki bir sıvıyla kullanıyorsanız, akış hızını ölçekte gösterilen sayıyı sıvınızın özgül ağırlık dönüştürme faktörüyle çarparak hesaplamanız gerekir.
Hattınızdan geçen sıvıyla uyumlu bir bağlantı malzemesi seçin.
Akış Kontrol Düğmesi—Akış kontrol düğmesi bulunan akış ölçerler, aralığı içinde akış hızını ayarlamak için girişteki valfi açıp kapatmanıza olanak tanır.
303 Paslanmaz Çelik Bağlantı Elemanı—303 paslanmaz çelik bağlantı elemanları, PVC bağlantı elemanlarına göre darbelere karşı daha dayanıklıdır.
