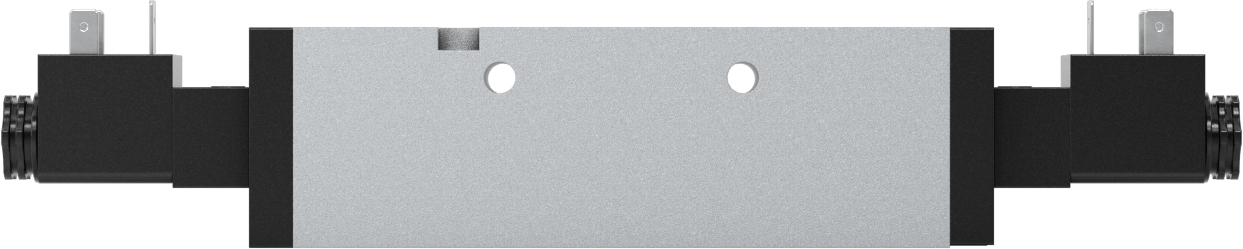

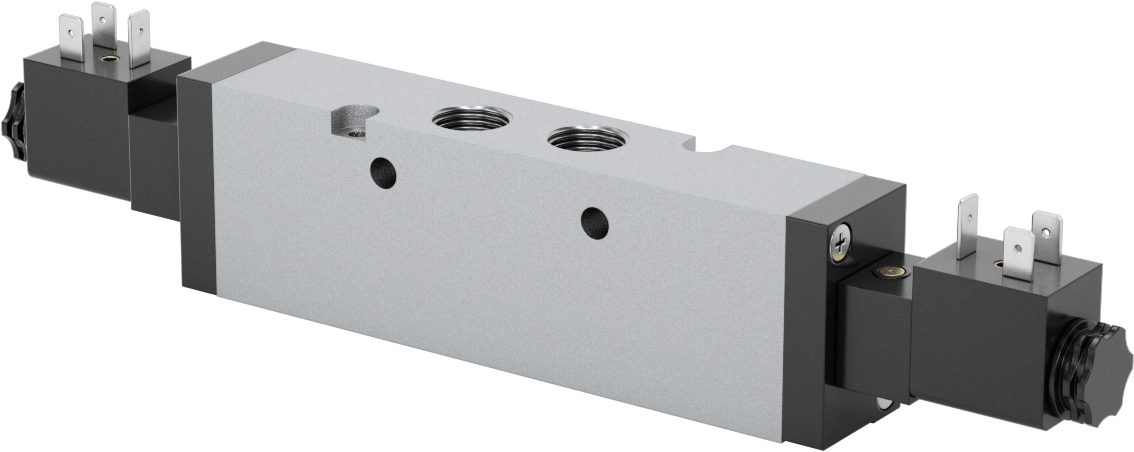

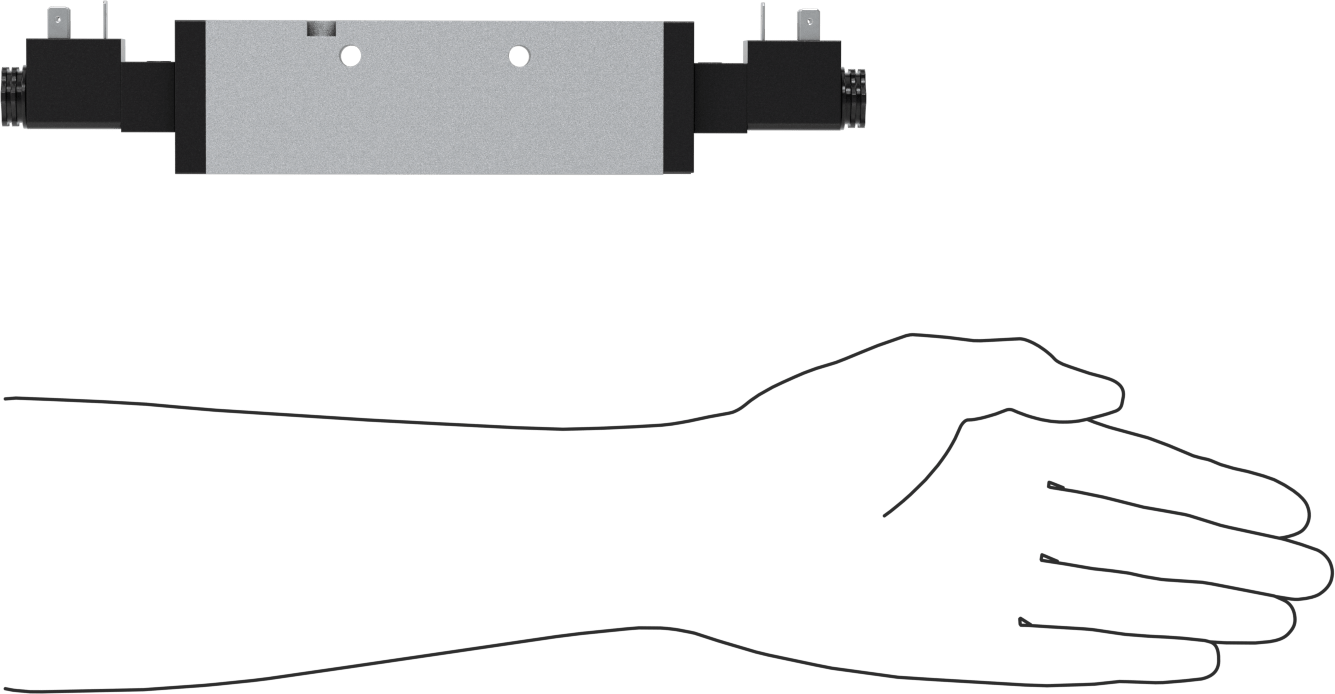

Elektrikli Hava Yön Kontrol Vanası, Eşzamanlı Çift Etkili
3/8 NPT Dişi, 24V DC
₺27.329 Adet
2945N25
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/3 (Basınç Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Elektrikli (Solenoid) |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 3/8 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boru Çapı | 3/8 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 3/8 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 79 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 2.5 |
| Basınç Aralığı | 43-145 psi |
| Sıcaklık Aralığı | 15° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gerilim | 24V DC |
| Güç Tüketimi | 2.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | BI |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Gövde Malzemesi | Eloksallı Alüminyum |
| Toplam | |
| Uzunluk | 10 3/4"27.30 cm |
| Genişlik | 1 1/8"2.86 cm |
| Yükseklik | 2 3/4"6.98 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.27"0.69 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Manuel Geçiş |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), ve 6(c) - Alüminyum veya çelikte ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Basınç merkezi valfleri ve 4 yollu valfler olarak da bilinen bu valfler, iki tek etkili silindiri aynı anda uzatmak gibi iki eylemi aynı anda gerçekleştirir. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Geri dönüş çalıştırması elektriklidir (solenoid), bu nedenle voltaj ilk solenoidden ikinci solenoid'e geçtiğinde orijinal konumlarına geri dönerler.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
