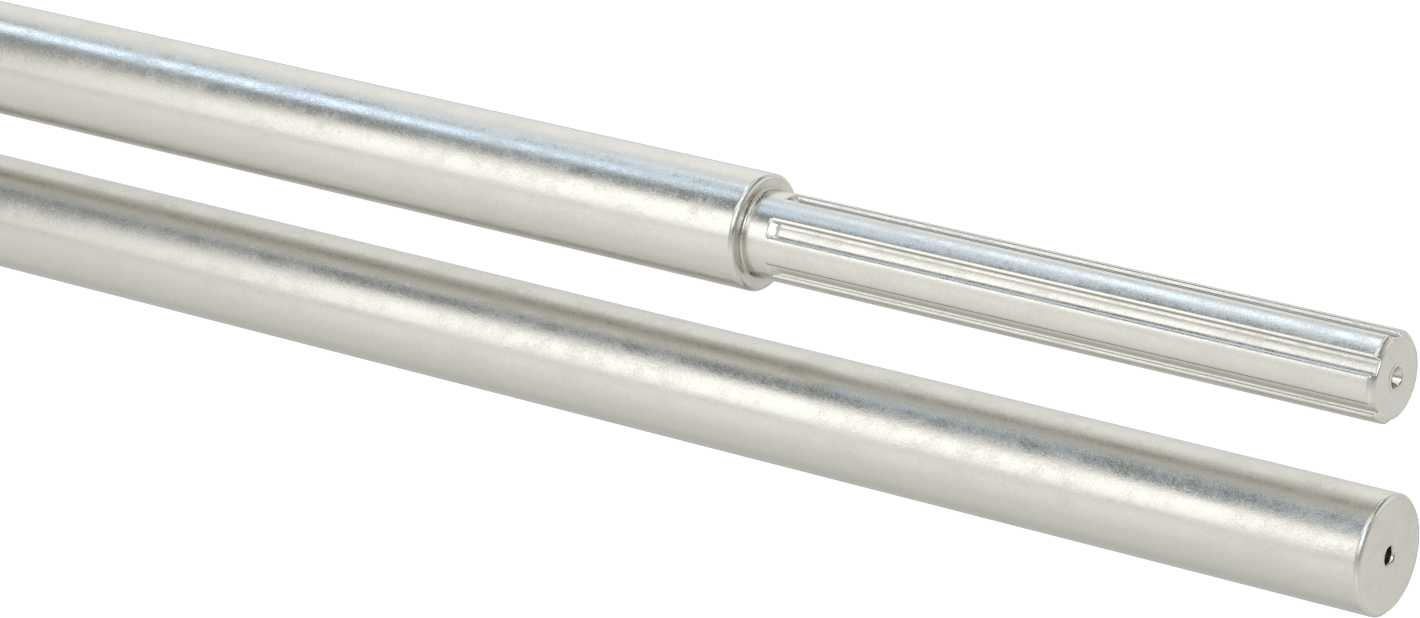

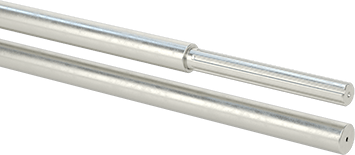

Yivli Döner Mil
1-1/2 (1.27 cm)“ Çap x 12” Uzunluk Yivli Uç
| Yiv Kapsama Alanı | Kısmi |
| Yiv Tipi | Paralellik |
| Malzeme | Karbon Çelik |
| Yiv | |
| Çap | 1 1/2"3.81 cm |
| Uzunluk | 12"30.48 cm |
| Yiv Sayısı | 6 |
| Yuvarlak Çap | 2"5.08 cm |
| Çap Toleransı | -0.0015" ila 0"0.00 cm / 0.00 cm |
| Uzunluk | 48"1.22 m |
| Uzunluk Toleransı | -0.06" ila 0.06"0.15 cm / 0.15 cm |
| Malzeme | |
| Sertlik | Rockwell C15 |
| Sertlik Derecesi | Orta |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz Uç |
| Hareket için | Döner |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Mil Tipi | Yuvarlak, Yivli |
| Çelik Sınıfı | 1045 Karbonlu Çelik |
| Düzlük Toleransı | 0.005"/1 ft.0.01 cm |
| Düzlük Tolerans Derecesi | Standart |
| Ölçü Birimleri | İnç |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848310.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Kovan Burçlar |
Genellikle hidrolik ve diğer yüksek torklu uygulamalarda kullanılan bu şaftlar, ağır dönme yüklerini iletmek için eşit aralıklı dişlere sahiptir. Birden fazla temas noktasına sahip oldukları için, kama şaftlarına göre daha fazla tork taşıyabilir ve daha uzun ömürlüdürler. Bunları yivli manşon burçlarla (ayrı satılır) eşleştirin. Uyumlu burçlar ve bileşenler yivler boyunca kayar, bu da bu şaftları sık sık sökme ve ayarlama işlemleri için iyi bir seçim haline getirir.

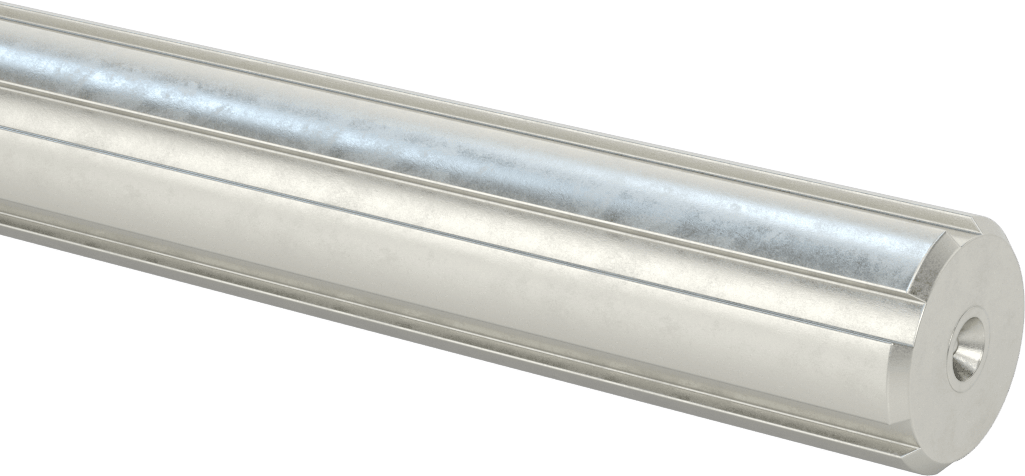

Kısmen Paralel Yivli — Yüksek torku karşılayan yivli bir bölümü, dişlileri, zincir dişlilerini ve yatakları monte etmek için yuvarlak bir bölümle birleştirin. Paralel yivler, makine anahtarlarına benzeyen büyük, düz kenarlı dişlere sahiptir ve involüt yiv dişlerinden daha fazla tork iletir.
Karbon Çelik — Güçlü ve işlenmesi kolaydır. Nem çeliğin paslanmasına neden olacağından, bu şaftlar kuru ortamlarda en iyi şekilde çalışır.
Kovan Burçları—Dönme hareketini iletir veya yükleri bir mil boyunca konumlandırır. Bu burçlar aynı zamanda kuplör görevi de görür; yerine kaynaklandıklarında iki yivli mili birleştirebilirler.
