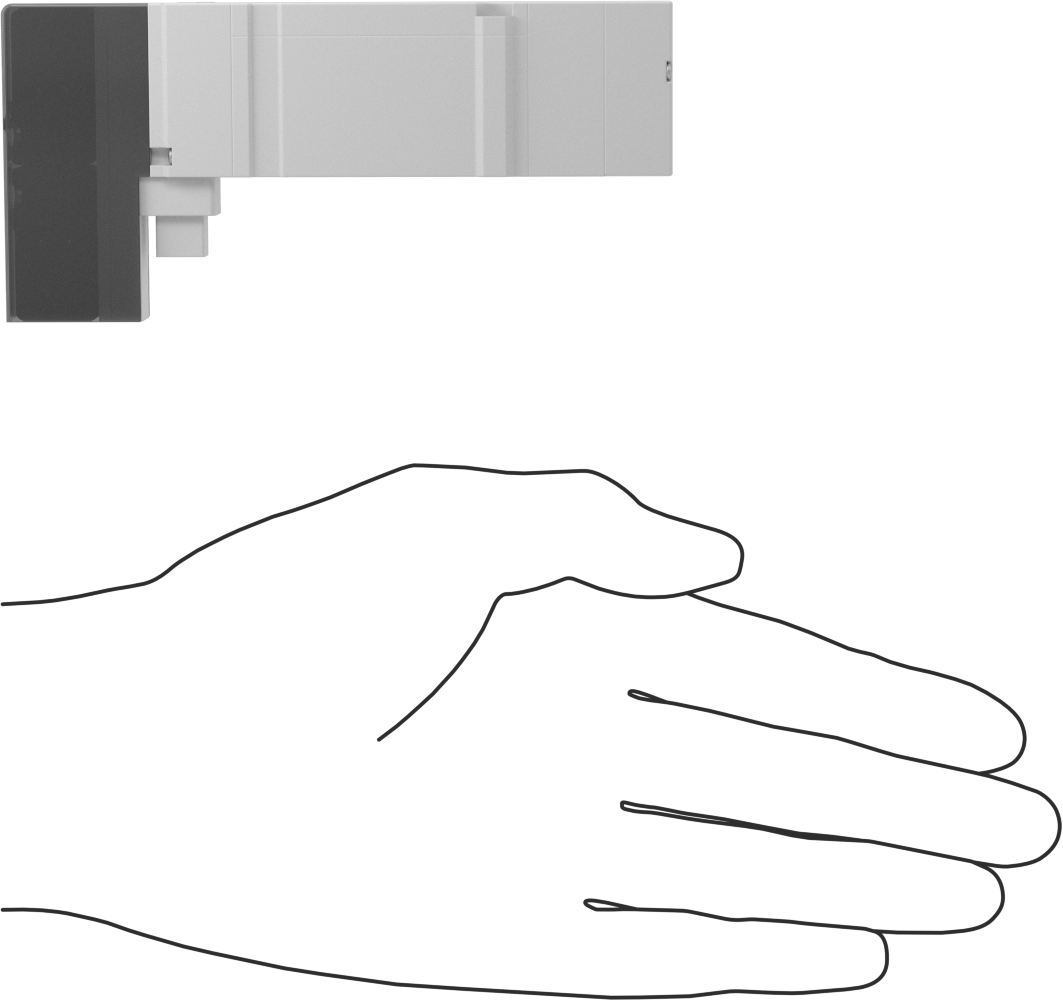

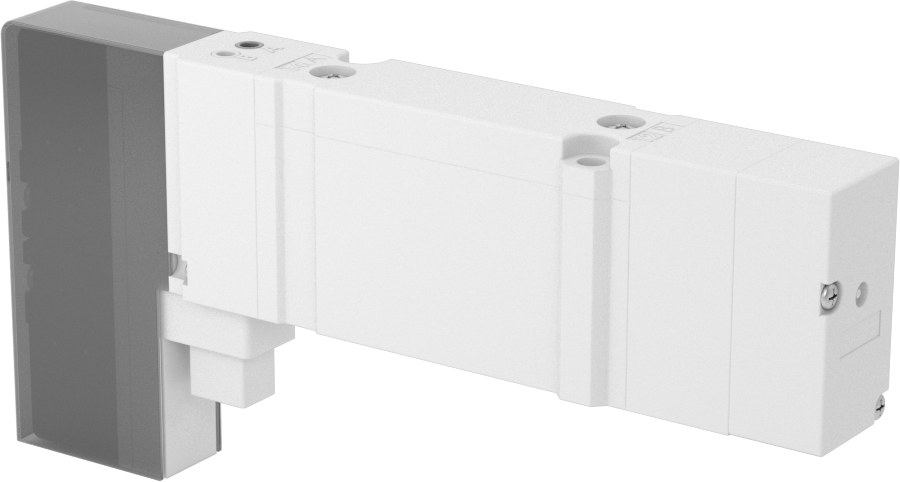

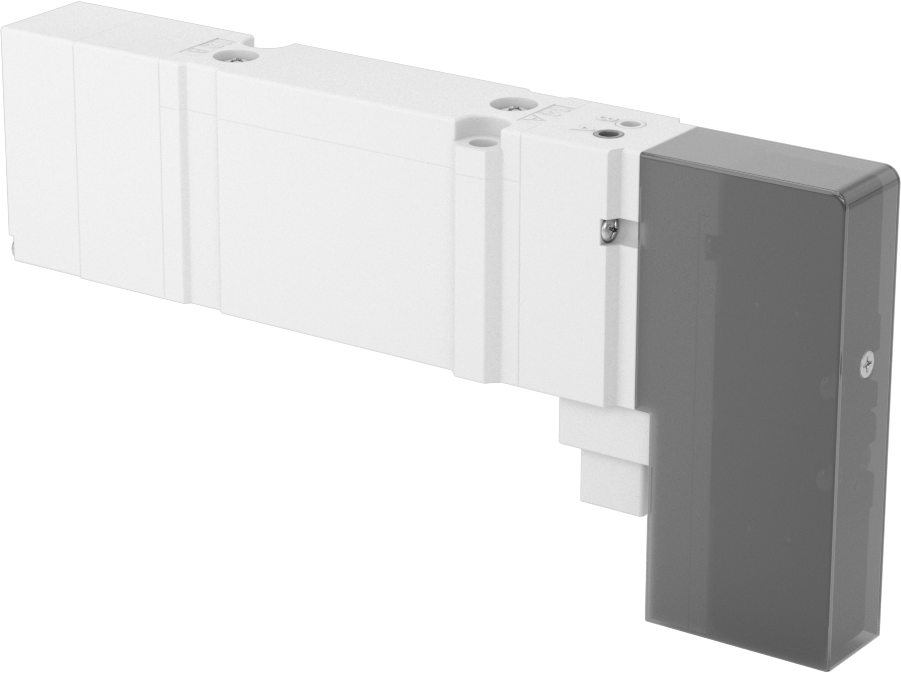

Modüler Hava Yön Kontrol Vanası

4-Way, 5/3 (Egzoz Merkezi) Akış Şeması

Modüler Hava Yön Kontrol Vanası, 4-Way, 5/3 (Egzoz Merkezi) Akış Şeması
₺13.531 Adet
2866N28
1'li paket
Birlikte KullanımBasınçlı Hava
ÜreticiSMC
Üretici SerisiSY 5000
BileşenValf
Valf İşleviYön Kontrolü
Valf TipiMakara
Hava Yön Kontrol Valfi Tipi4-Way
Akış Şekli5/3 (Egzoz Merkezi)
Oluşturulan Hareket Sayısı2
Valf Sayısı1
Hava Silindiri TipiÇift Etkili
ÇalıştırmaElektrikli (Solenoid)
Geri Dönüş TetiklemesiElektrikli (Solenoid)
Solenoid SayısıÇift
Akış KontrolüYok
Akış Girişi Sayısı5
Akış Konum Sayısı3
Maksimum Akış Hızı167 scfm @ 100 psi
Akış Katsayısı (Cv)1
Basınç Aralığı29-102 psi
Sıcaklık Aralığı15° F ila 120° F
Vakum DeğeriDerecelendirilmemiştir
Gerilim24V DC
Güç Tüketimi0.35W
Gövde MalzemesiAlüminyum
Toplam
Uzunluk4 5/8"11.75 cm
Genişlik3/4"1.90 cm
Yükseklik2 7/8"7.30 cm
Montaj TürüManifold
Montaj Deliği Çapı0.13"0.33 cm
Dahil Edilen Montaj Bağlantı ElemanlarıEvet
ÖzelliklerIşıklı Solenoid, Manuel Geçiş
RoHSRoHS 3 (2015/863/EU) istisna 7(b) ve 7(c)-I ile uyumlu - Lehimlerde ve cam veya seramikte kurşun
REACHUygun Değil
DFARSÖzel Metaller COTS Muafiyeti
Menşe ÜlkeJaponya
Schedule B848120.0060
ECCNEAR99

Kontrol ihtiyaçlarınızı karşılamak için tek bir manifold üzerinde farklı vana tiplerini bir araya getirin. Boru tesisatı gereksinimlerini azaltmak ve tek bir basınç girişinden birden fazla eylem oluşturmak için bir manifolda birden fazla vana monte edin. İhtiyaçlarınız değiştikçe vanaları ekleyin veya çıkarın.

4 yollu valfler, çift etkili bir silindiri uzatma ve geri çekme gibi iki eylem gerçekleştirir.

5/3 (egzoz merkezi) valfler, kapalı konumda tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar. Elektrikli (solenoid) geri dönüş tahrikli valfler, voltaj ilk solenoidden ikinci solenoid'e geçtiğinde orijinal konumlarına geri döner.

Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
