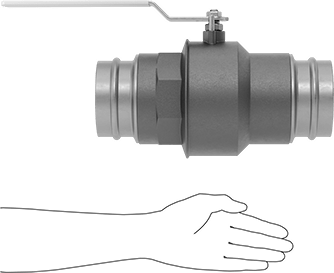

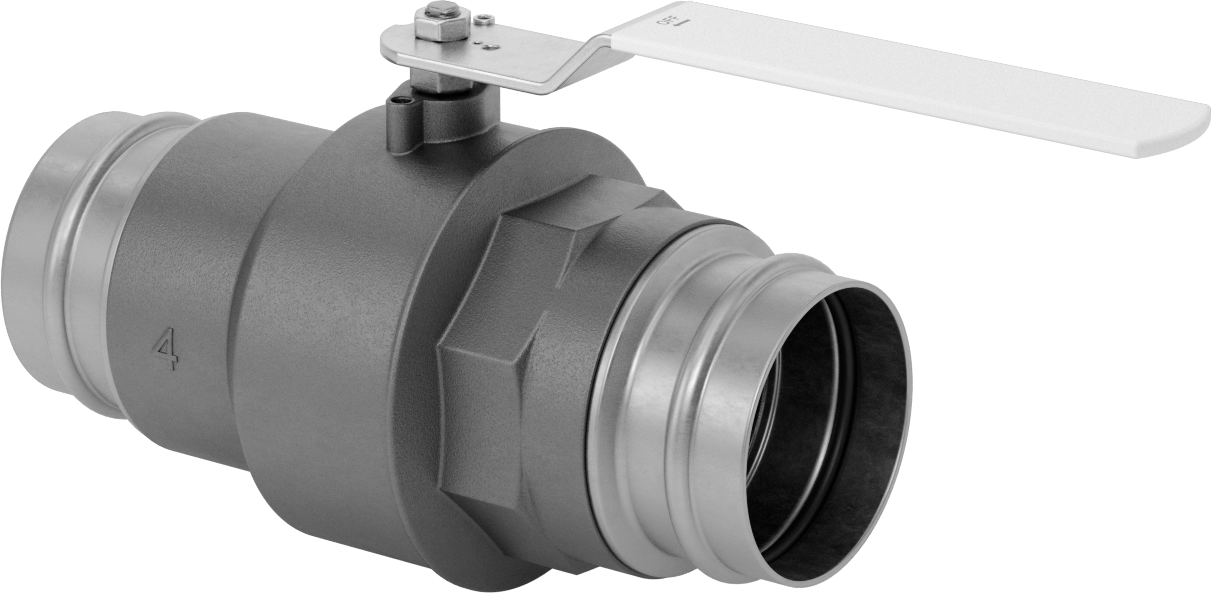

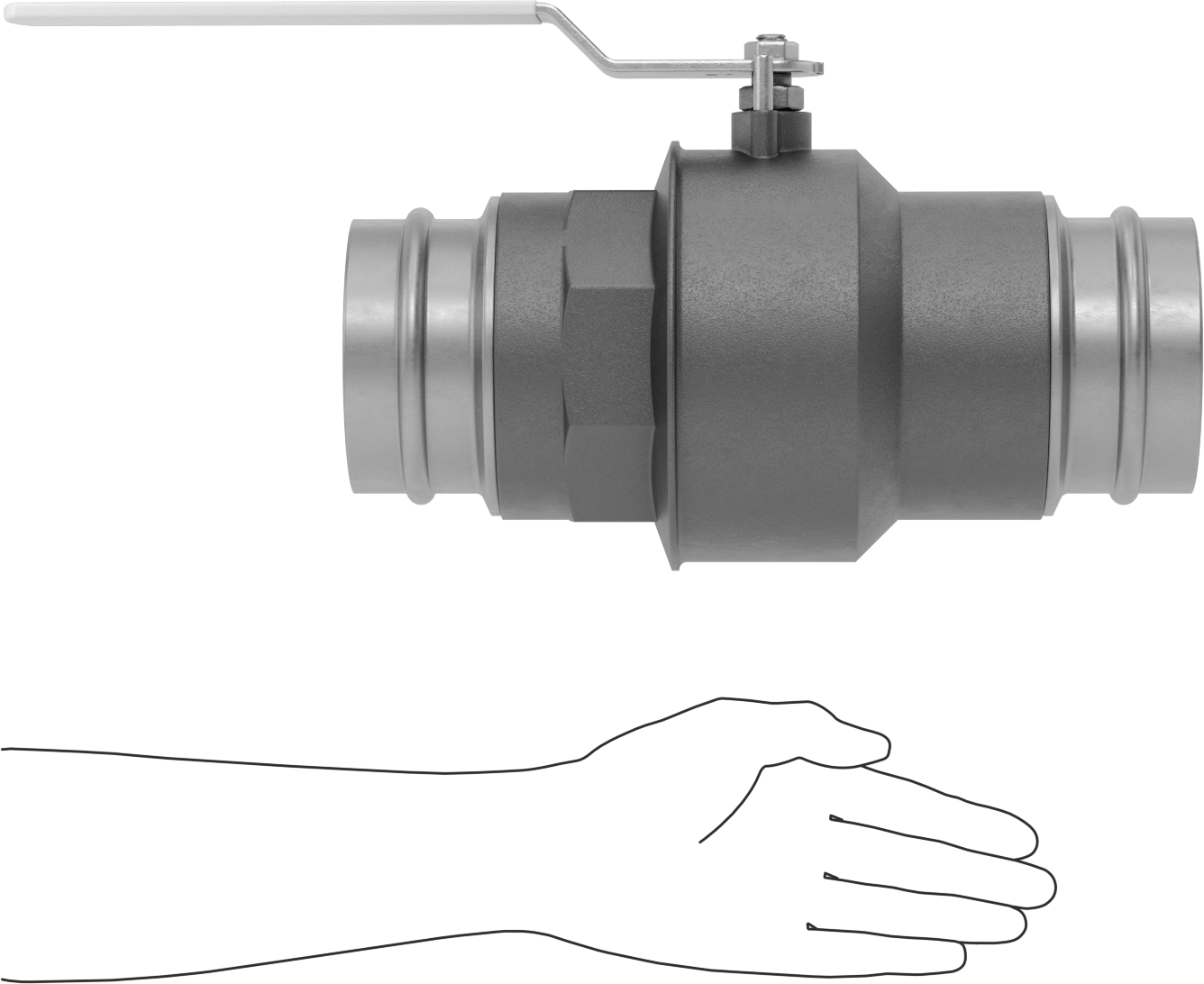

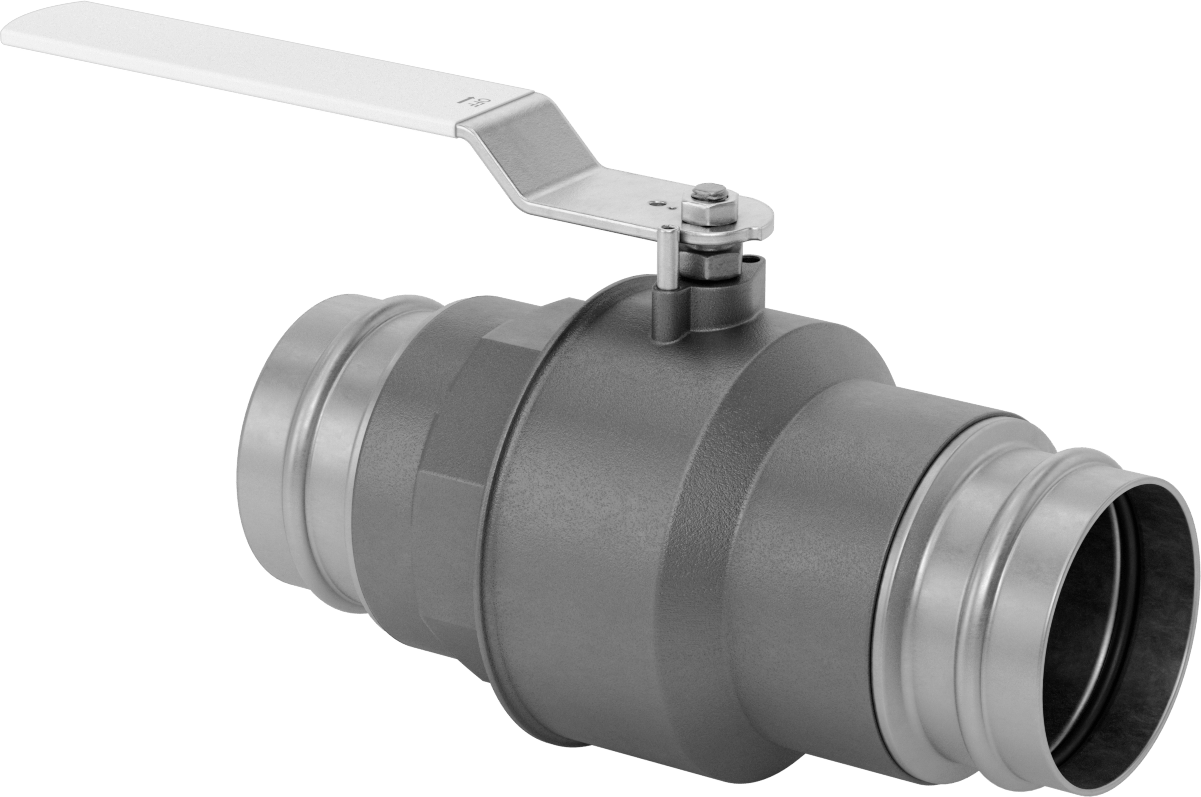

İçme Suyu için Presle Bağlanan Açma/Kapama Vanası, Düz Bronz Gövde

4 Bakır Boru Boyutu için

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Konektör
Birlikte Kullanım	İçme Suyu
Bağlantı Tipi	Boru
Bağlantı Stili	Pres Bağlantısı
Cins	Dişi
Bakır Boru Boyutu için	4
Boru Dış Çapı için	4 1/8"10.48 cm
Dişli Derinliği	1 57/64" × 1 57/64"4.80 cm / 4.80 cm
Akış Katsayısı (Cv)	Derecelendirilmemiştir
Maksimum Basınç	200 psi @ 250° F
Sıcaklık Aralığı	-20° ila 250° F
Vakum Değeri	27 in. Hg
Gövde Malzemesi	Bronz
Bilye Malzemesi	316 Paslanmaz Çelik
Conta Malzemesi	EPDM Kauçuk
Koltuk Malzemesi	PTFE Plastik
Ambalaj Malzemesi	PTFE Plastik
Boru Malzemesi için	Bakır
Bakır Boru Tipi için	K, M, L
Uyumlu Olduğu	Viega PureFlow Pres
Bağlantı Noktası Türü	Dolu
Şekil	Düz
Uç-Uç Uzunluğu	13 1/16"33.18 cm
Toplam
Yükseklik	8 7/8"22.54 cm
Uzunluk	18 5/8"47.31 cm
Karşılanan Teknik Özellikler	NSF/ANSI 61
Kimyasal Direnç
Mükemmel	Aseton, Hava, Argon, İçme Suyu, Etanol, İzopropil Alkol, Metanol, Metil Etil Keton, Oksijen
Orta	İyon Değeri Düşürülmüş Su
Yetersiz	Fosforik Asit (%25 Konsantrasyon)
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848180.1085
ECCN	EAR99

Isı veya lehimleme gerektirmeyen kalıcı, sızdırmaz bir bağlantı için, bu vanalar bakır borulara kıvrılan pres bağlantı parçalarına sahiptir. Bunları bir pres bağlantı kıvrım aleti (ayrı satılır) ile takın. Bu vanalar, içme suyu sistemlerinde kullanım için NSF/ANSI 61 standardına uygundur. Hepsi tam geçişlidir, bu nedenle akışı kısıtlamazlar.

Bronz vanalar, pirinç vanalardan daha sağlam ve dayanıklıdır.

Bakır boru boyutu, bakır boru endüstrisinde kabul edilen tanımlamadır, borunun gerçek dış çapı değildir.
