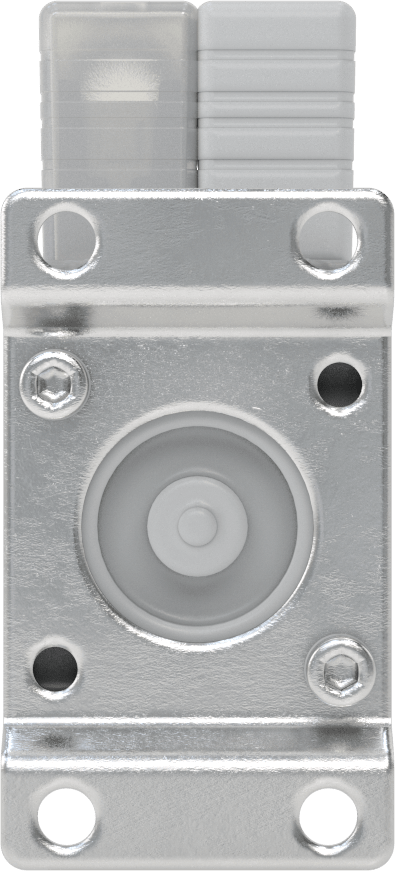

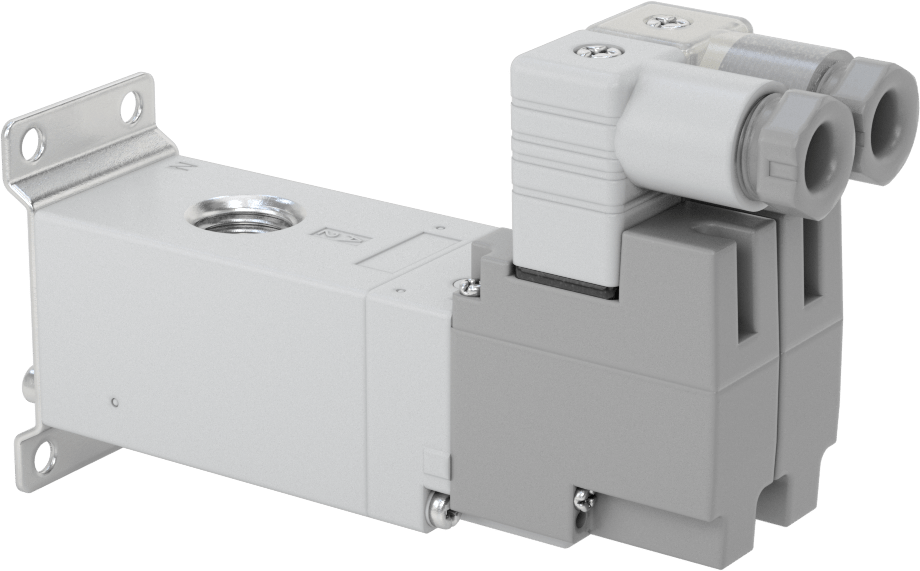

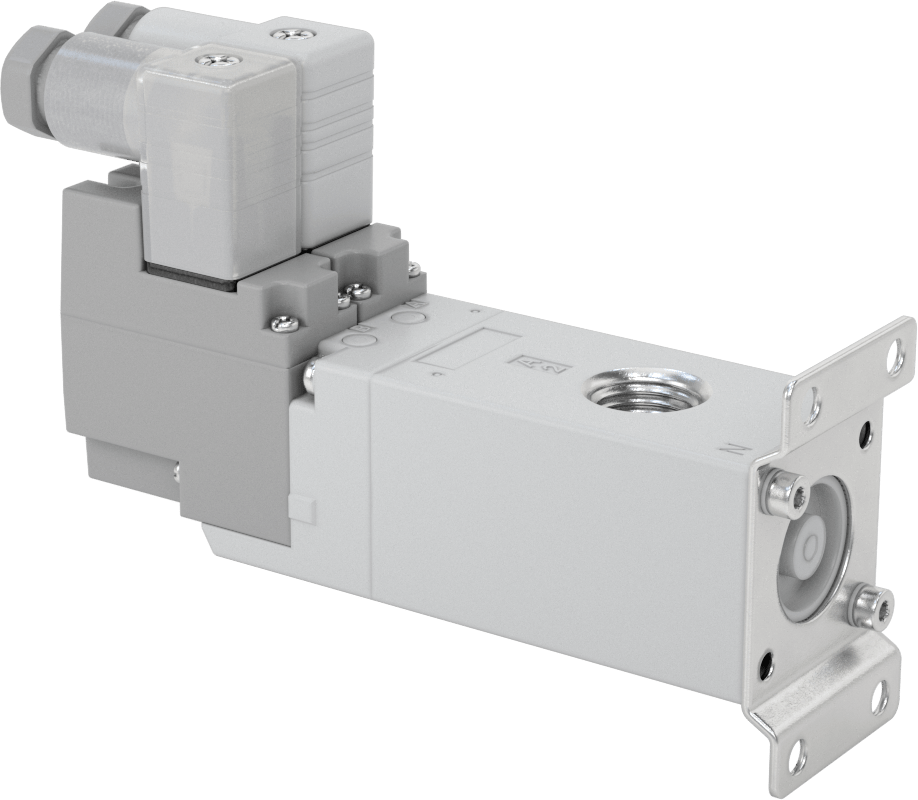

Elektrikli Hava Yön Kontrol Vanası, Tam Kapatma, Tek Hareketli
1/4 NPT, 24V DC
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/3 (Kapalı Merkez) |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 41.27 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.89 |
| Basınç Aralığı | 29-102 psi |
| Sıcaklık Aralığı | 35° F ila 120° F |
| Vakum Değeri | 26 in. Hg |
| Gerilim | 24V DC |
| Güç Tüketimi | 1.1W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | C |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Gövde Malzemesi | Alüminyum |
| Toplam | |

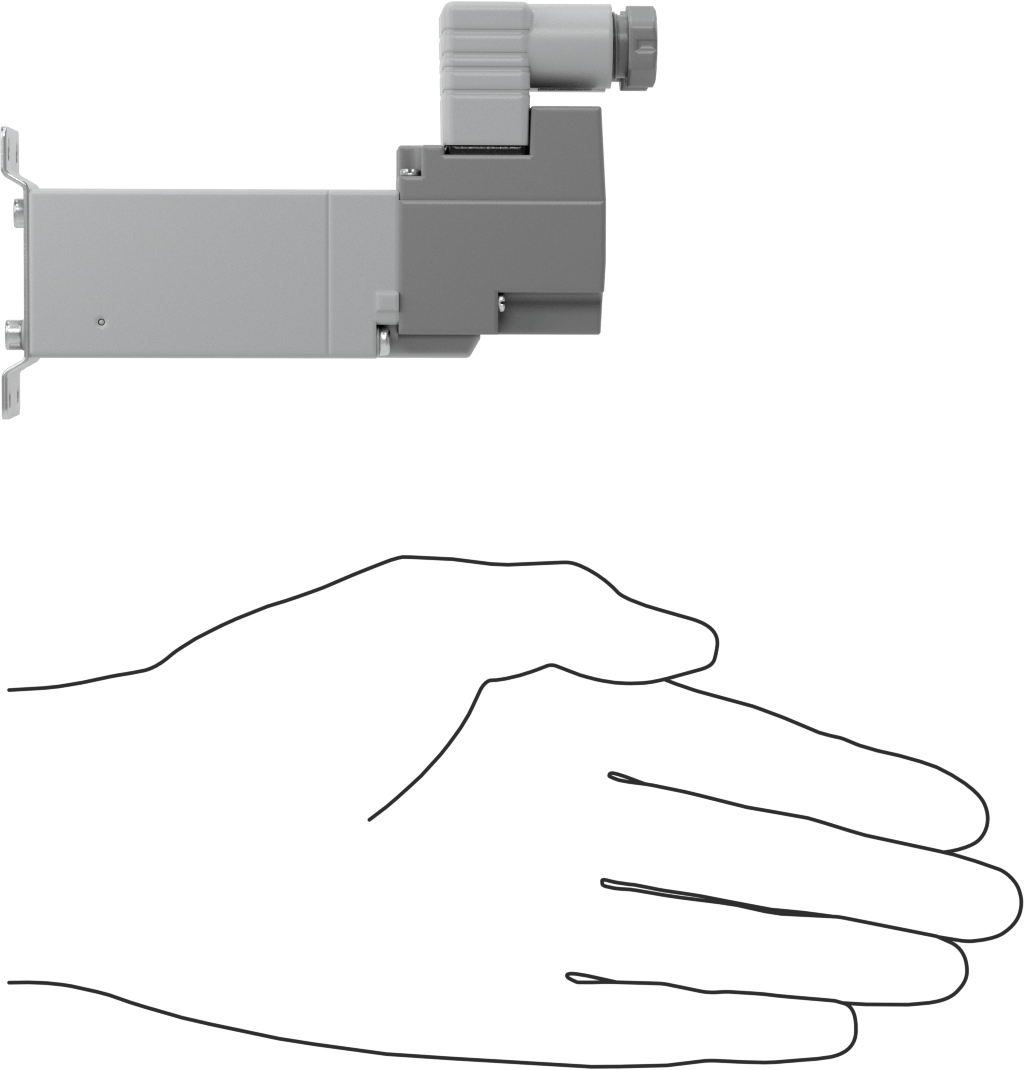

| Uzunluk | 2 1/2"6.35 cm |
| Genişlik | 1 1/8"2.86 cm |
| Yükseklik | 4 3/8"11.11 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.11"0.28 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Işıklı Solenoid, Manuel Geçiş |
| İçerir | Montaj Braketi |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(b) ile uyumlu, 7(a), ve 7(c)-I - Alüminyumda alaşım elementi olarak kurşun, Yüksek Erime Noktalı Lehimler, ve cam veya seramik |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
3 yollu ve 3/3 valfler olarak da bilinen bu valfler, kapalı konumda tüm bağlantı noktalarını kapatarak ekipmanı kilitli bir konumda durdurur ve hava basıncıyla yerinde sabitler. Silindirin uzaması gibi tek bir hareket gerçekleştirirler. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. Valfler, hareket oluşturmak için hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atar. Normalde, çalıştırılana kadar hava akışını engellemek için kapalıdırlar. Geri dönüş çalıştırması yay ile yapılır, bu nedenle voltaj kesilir kesilmez başlangıç konumlarına geri dönerler.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
