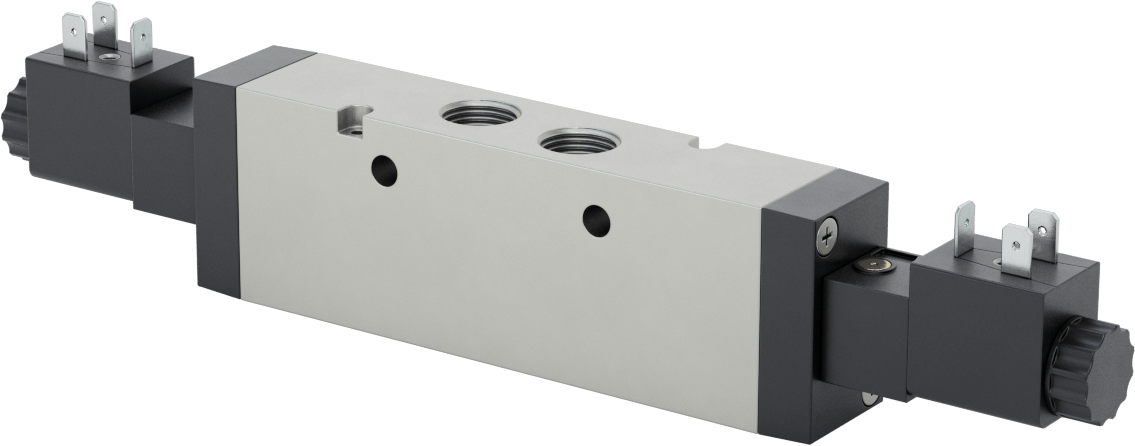

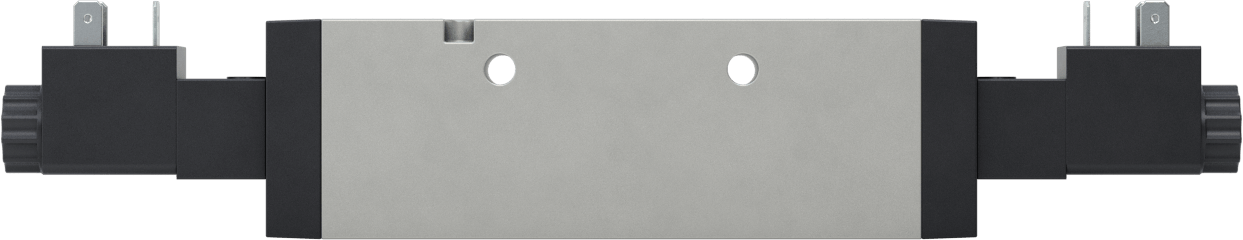

Elektrikli Hava Yön Kontrol Vanası, Egzoz Kapatma ile, İki Eylemli
3/8 NPT, 24V DC
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/3 (Egzoz Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Elektrikli (Solenoid) |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 3/8 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 3/8 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu; Egzoz Diş Tipi | 3/8 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 79 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 2.5 |
| Basınç Aralığı | 43-145 psi |
| Sıcaklık Aralığı | 15° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Güç Tüketimi | 2.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | BI |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Gövde Malzemesi | Eloksallı Alüminyum |
| Toplam | |

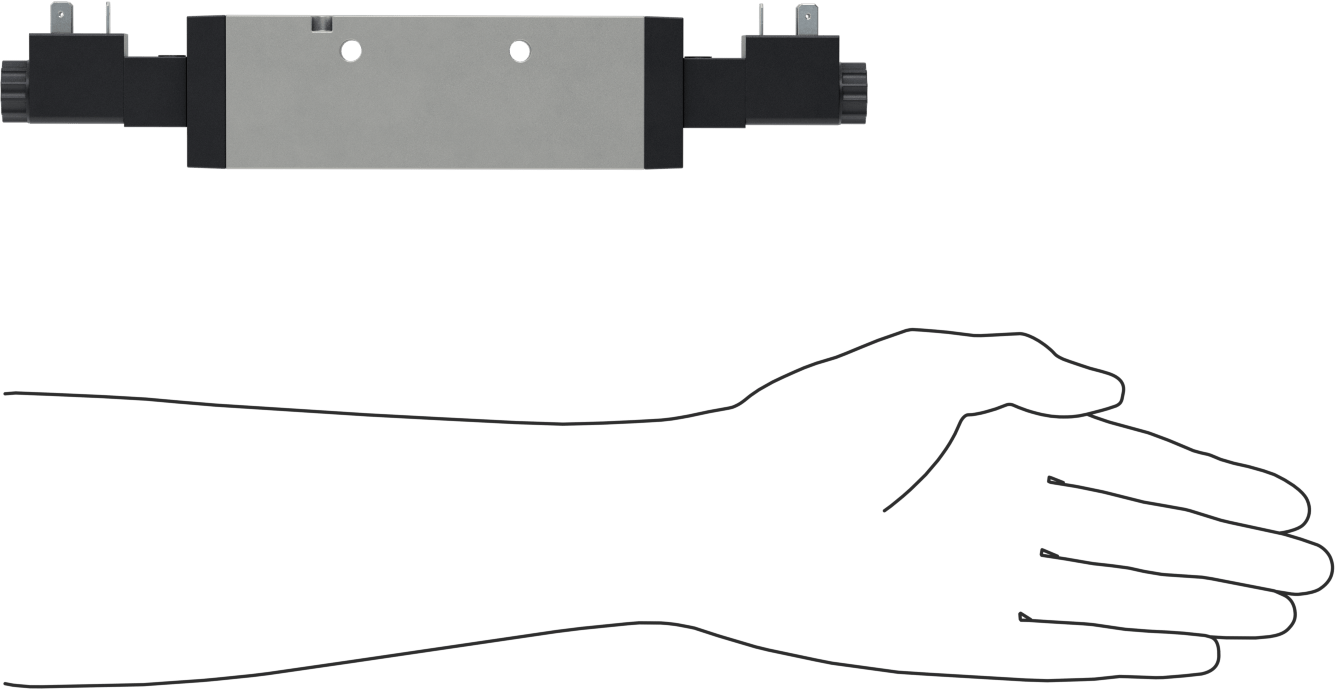

| Uzunluk | 10 3/4"27.30 cm |
| Genişlik | 1 1/8"2.86 cm |
| Yükseklik | 1 7/8"4.76 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.27"0.69 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Manuel Geçiş |
| Gerilim | 24V DC |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), ve 6(c) - Alüminyum veya çelikte ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Kapalı konumda, bu valfler tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. 5/3 egzoz merkezli valfler olarak da bilinen bu valfler, elektrik bağlantısına voltaj uygulandığında çalışır. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Geri dönüş çalıştırması elektriktir (solenoid), bu nedenle voltaj birinci solenoidden ikinci solenoid'e geçtiğinde orijinal konumlarına geri dönerler. NPT × NPT valfler için solenoid konektörleri dahil değildir.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
