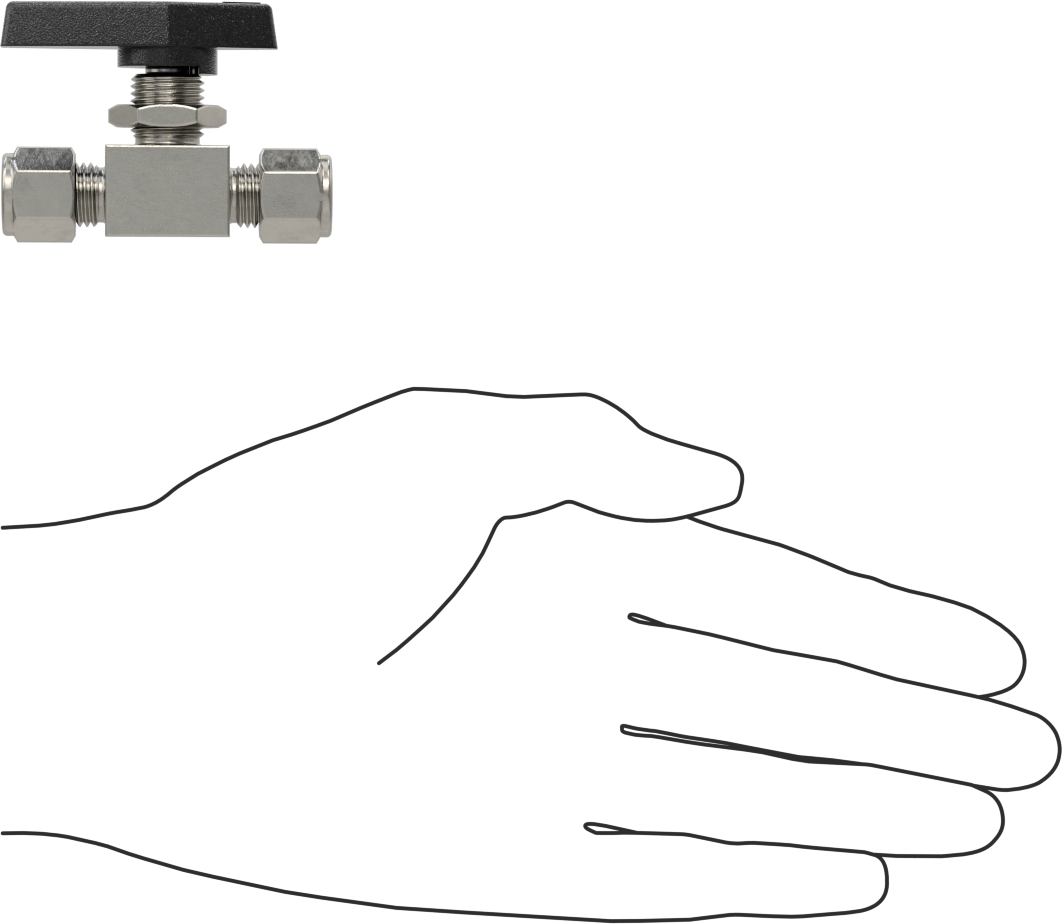

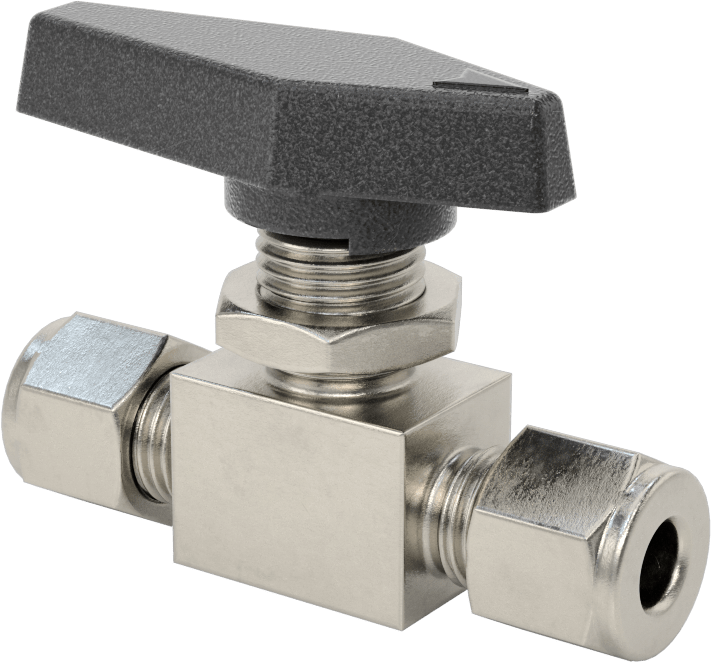

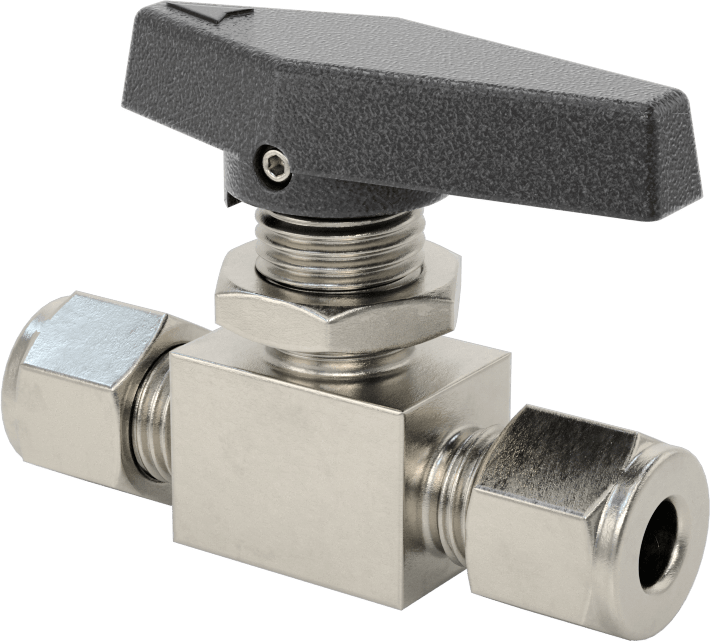

316 Paslanmaz Çelik Gövde ve PFA Contalı Panele Monte Açma/Kapama Vanası
Düz, 1/4" (0.64 cm) Dış Çaplı Boru için Yor-Lok Bağlantı Parçaları
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Yor Lok |
| Cins | Dişi |
| Boru Dış Çapı için | 1/4"0.64 cm |
| Akış Katsayısı (Cv) | 0.44 |
| Maksimum Basınç | 1000 psi @ 300° F |
| Maksimum Buhar Basıncı | 50 psi @ 300° F |
| Sıcaklık Aralığı | -65° ila 300° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PFA Plastik |
| Koltuk Malzemesi | PFA Plastik |
| Ambalaj Malzemesi | PFA Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 2 1/4"5.71 cm |
| Toplam | |
| Yükseklik | 1 9/16"3.97 cm |
| Uzunluk | 2 1/4"5.71 cm |
| Panel Açıklığı Çapı | 19/32"1.51 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Buhar, Toluen, Su, Xenon, Ksilen |
| Kimyasal Direnç (Orta) | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hipoklorit (%25 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Gösterge paneli arkasında hattınızı korurken bu vanaların koluna kolayca erişebilirsiniz. Panel montajı için tutamağın altında dişler ve altıgen somun bulunur. Ekstra kavrama gücü ve güçlü sızdırmazlık için, somunu sıktığınızda boruya kenetlenen iki manşona sahip Yor-Lok bağlantı parçaları bulunur. Swagelok®, Let-Lok ve Parker A-Lok bağlantı parçalarıyla uyumludur.
316 paslanmaz çelik vanalar, pirinç vanalara göre korozyona daha dayanıklıdır.
PFA contalar yüksek basınçlara ve sıcaklık değişimlerine dayanıklıdır. Contanın plastik malzemesi gözeneksiz olduğundan, contayı zayıflatabilecek gaz veya sıvıları hapsetmez.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
