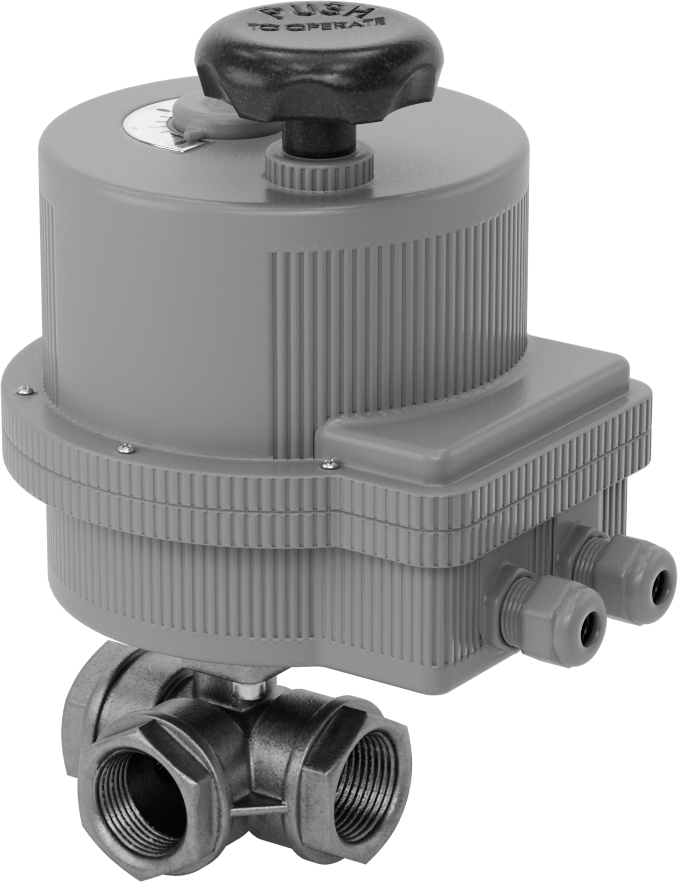

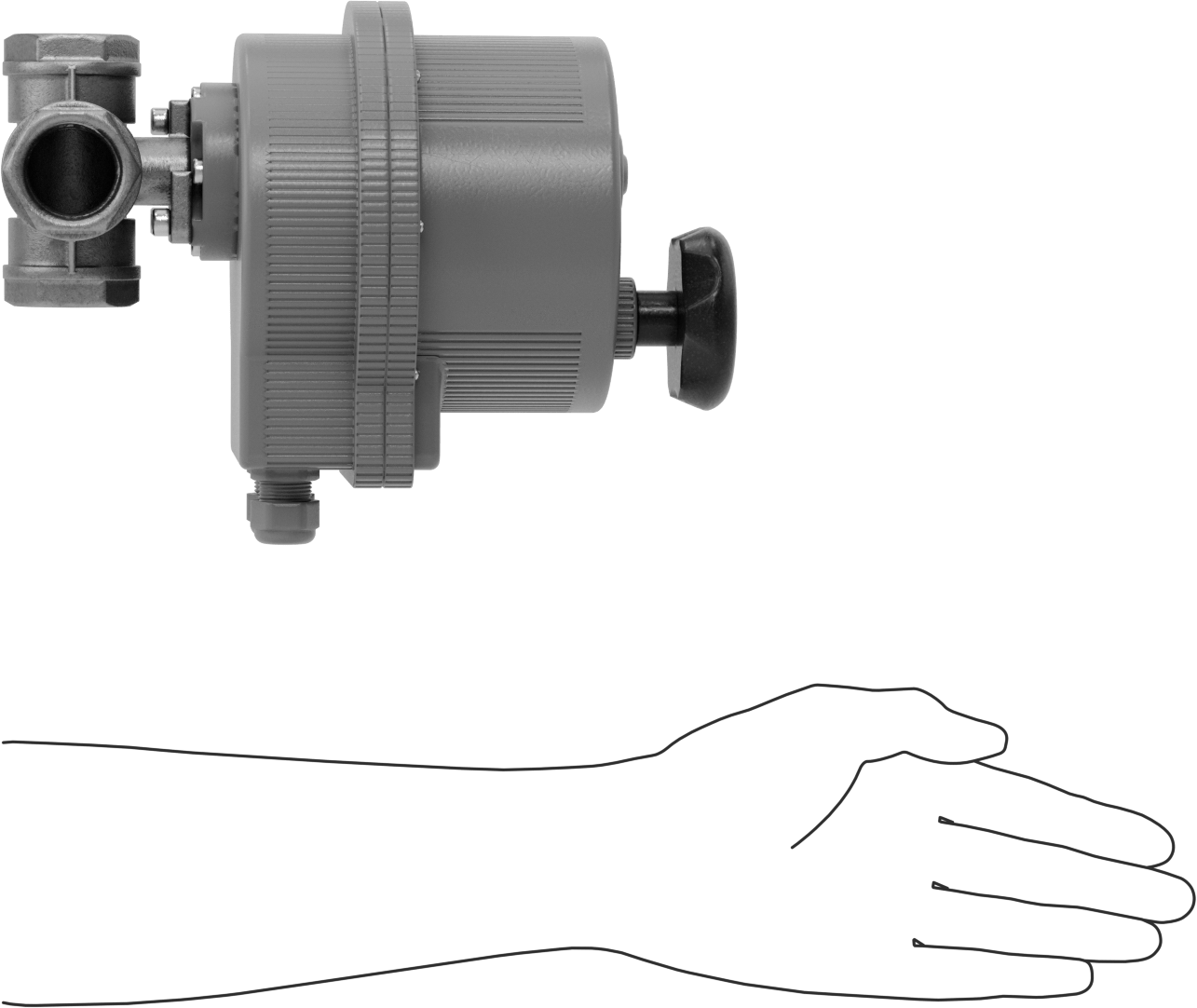

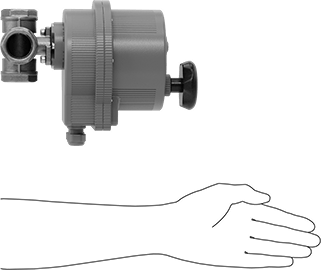

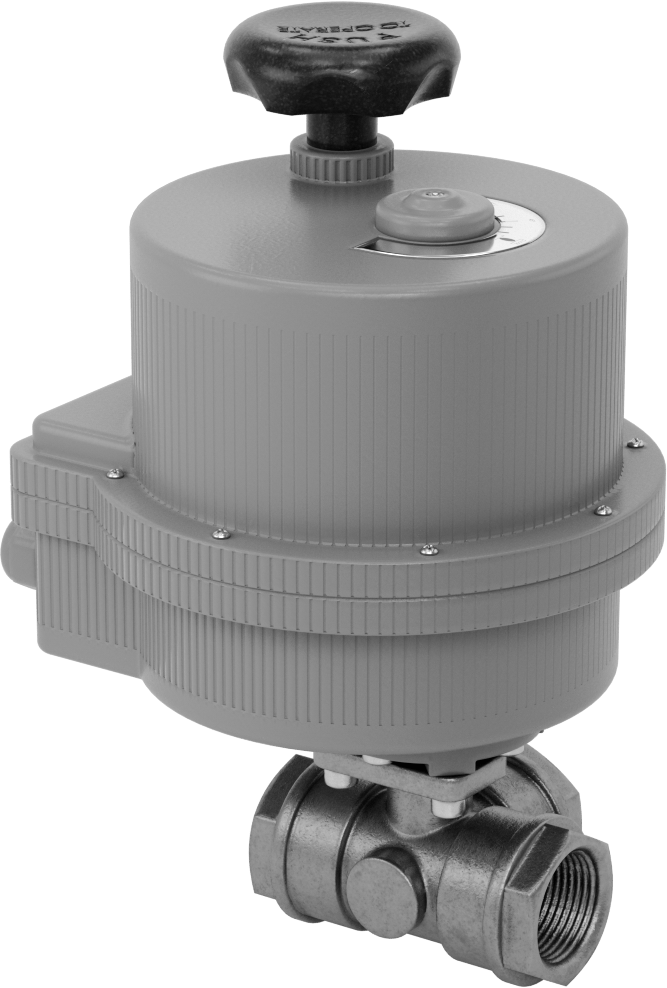

Motor Tahrikli Yön Değiştirme Valfi
120 V AC ve 240 V AC, 1 NPT Dişi
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Krom Kaplama Pirinç |
| Tel Bağlantısı | Tel Uçları |
| Gerilim | 120V AC, 240V AC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Merkez |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 12.54 cm |
| Akış Kesme | Hayır |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 14.24 |
| Sıcaklıktaki Maksimum Basınç | 400 psi @ 100° F |
| Valf Tipi | Top, Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | 0° F ila 130° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | EPDM |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Xenon |
| Çalıştırma Süresi | 8 sec. |
| Valf Uzunluğu | 3 3/4"9.53 cm |
| Toplam | |
| Yükseklik | 10"25.40 cm |
| Uzunluk | 7 1/2"19.05 cm |
| O-Ring Malzemesi | EPDM |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Yatay |
| Çalıştırma | Motor |
| Aktüatör | |
| Gövde Malzemesi | Plastik |
| Montaj Konumu | Doğrudan |
| Sıcaklık | 0° F ila 130° F |
| Genişlik | 6 3/16"15.72 cm |
| Uzunluk | 7 1/2"19.05 cm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Deiyonize Su, Dizel Yakıt, Akaryakıt, Helyum, Gazyağı, Kripton, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Sabun Çözeltileri, Xenon |
| Orta | Karbondioksit, Etilen Glikol, Sıvı Karbondioksit, Buhar, Sülfürik Asit |
| Yetersiz | Aseton, Amonyak, Klor, İçme Suyu, Metil Etil Keton (MEK), Tuzlu Su, Toluen (Metilbenzen), Su, Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Çalışma Döngüsü | Aralıklı |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Dış Mekan |
| Özellikler | Yardımcı Anahtarlar, Dahili Isıtıcı |
| Bağlantı Tipi | Konektör |
| Yığın Yönü için | Evet |
| Frekans | 60 Hz |
| Manuel Geçiş | Evet |
| Maksimum Akım Çekişi | 0.4 amp |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Anahtar Sayısı | 2 |
| Açma/Kapama Süresi | 45 Dakika Açık, 15 Dakika Kapalı |
| Çıkış Borusu Boyutları | 1 × 1 |
| Şekil | T-Parçası |
| Anahtar Tanımı | SPDT |
| Valf İşlevi | Yönlendirme |
| Görsel Akış Göstergesi | Evet |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.1085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu vanalardaki motor, yüksek akış hızları ve basınçlara sahip yönlendirme uygulamalarını idare edebilir. Elektrikle çalışarak akışı bağlantı noktaları arasında otomatik olarak yönlendirirler. Valflerin çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Valfler, akışı merkez bağlantı noktası girişinden her iki yan bağlantı noktası çıkışına yönlendirebilir. Akışı kesemezler. Hepsi tam geçişli olduğundan akışı kısıtlamazlar.
Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üstündeki görsel akış göstergesi, akışın hangi yöne yönlendirildiğini gösterir. İki adet tek kutuplu, çift atımlı (SPDT) yardımcı anahtar, bu vanaları sıcaklık izleme ekipmanlarına, programlanabilir mantık denetleyicilerine veya konveyör sirenlerine bağlamanıza olanak tanır. Yoğuşma birikiminden kaynaklanan motor hasarını önlemek için, vana çalıştırıldığında dahili ısıtıcı otomatik olarak devreye girer. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
