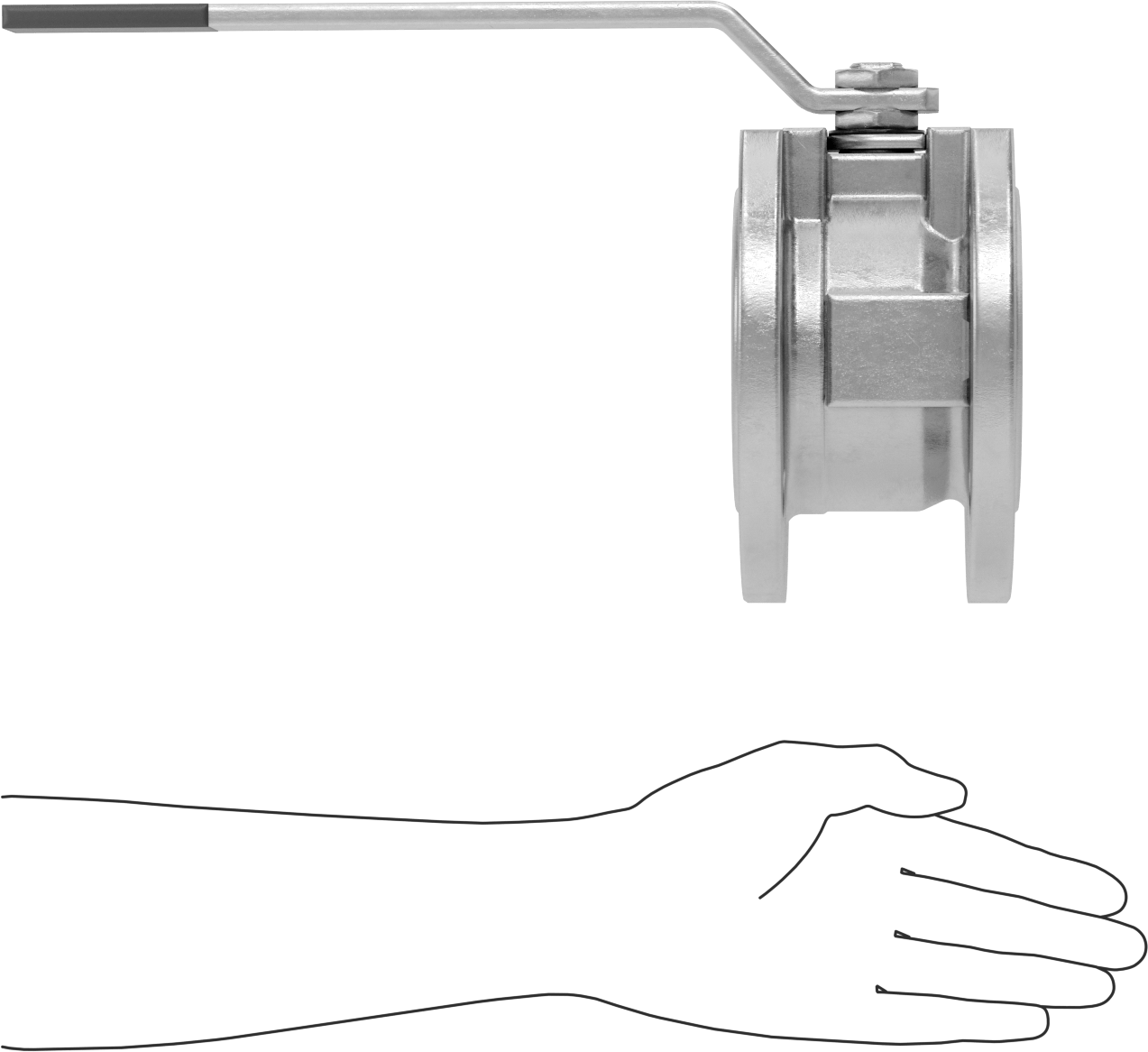

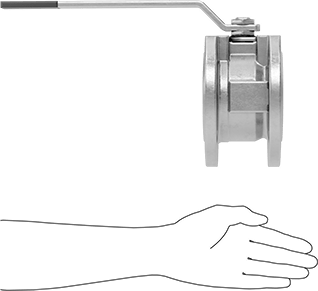

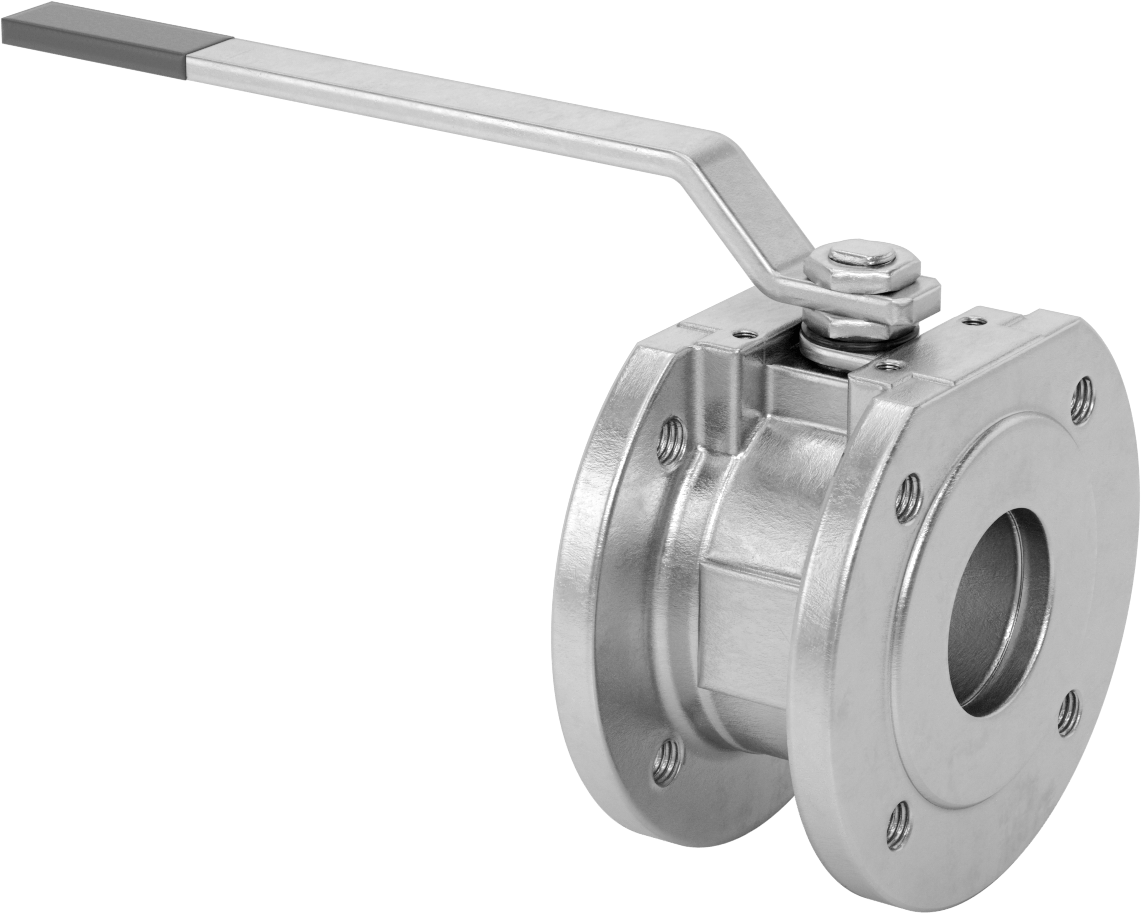

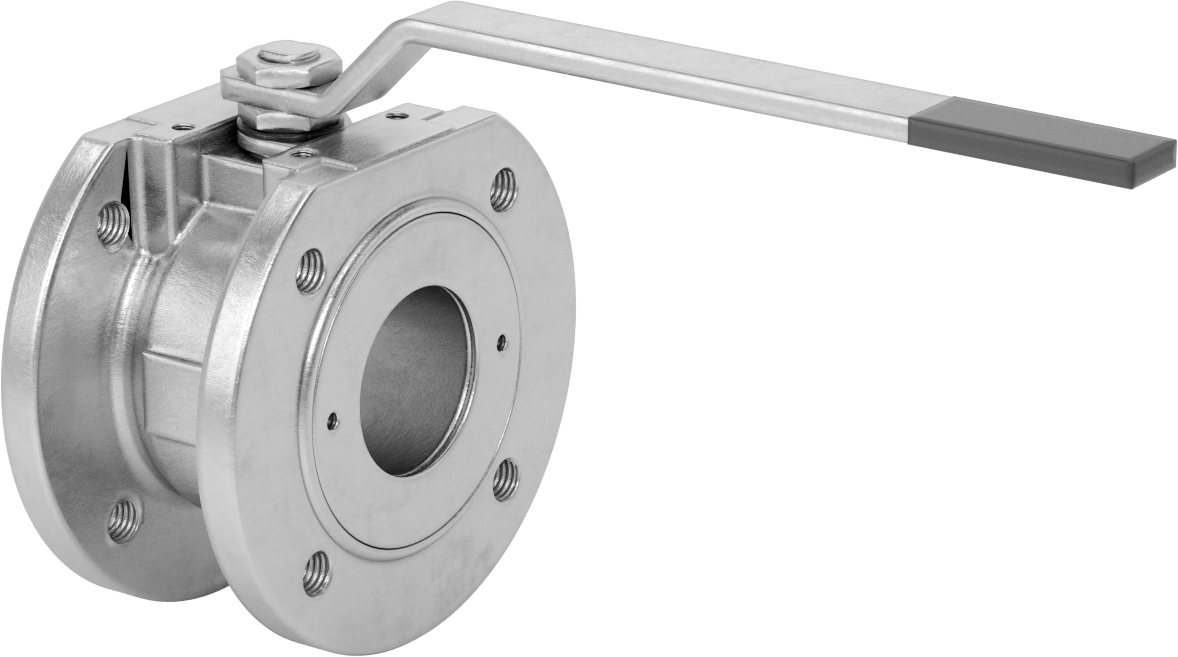

Kompakt Flanşlı Açma/Kapama Vanası
316 Paslanmaz Çelik Gövde, 2-1/2 Boru Boyutu
₺146.682 Adet
2797N14
1'li paket
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 2 1/26.35 cm |
| Basınç Sınıfı | 150 |
| Cins | Dişi |
| Flanş Dış Çapı | 7 5/16"18.57 cm |
| Cıvatalar | |
| Çap | 5 1/2"13.97 cm |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | 5/8"-111.59 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 631.4 |
| Maksimum Basınç | 275 psi @ 100° F |
| Maksimum Buhar Basıncı | 50 psi @ 295° F |
| Sıcaklık Aralığı | 0° ila 365° F |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 4 1/16"10.32 cm |
| Toplam | |
| Yükseklik | 8 3/4"22.23 cm |
| Uzunluk | 14 11/16"37.31 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M8 |
| Karşılanan Teknik Özellikler | ASME B16.34, ASME B16.5, ASME B31.1 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor, İçme Suyu, İzopropil Alkol, Sıvı Argon, Fosforik Asit (%100 Konsantrasyon), Sülfürik Asit, Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
Wafer küresel vanalar olarak da bilinen bu vanalar, kelebek vananın ince gövdesini flanşlı küresel vananın yüksek akış hızlarıyla birleştirir. Bu vanaları ANSI flanşlarına cıvatalayın; boyut, malzeme ve basınç-sıcaklık derecelendirmesi açısından ASME standartlarına uygundur. Tam geçişli oldukları için akışı kısıtlamazlar.
316 paslanmaz çelik vanalar, çelik vanalardan daha korozyona dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
