Takma Tipi Akış Anahtarı, Pirinç Bağlantı Parçalı Noryl Gövde
1/2 NPT Erkek Bağlantı
| Gövde Malzemesi | Noryl |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Ayar Noktası | |
| Yapılandırma | Ayarlanabilir |
| Ayarlama Yöntemi | Kesilebilir Kürekler |
| Boru Çapı İçin | 1 1/2 2 3 4 8 |
| Akış Ayar Noktası Aralığı | 7.7 gpm to 19.3 gpm 10.3 gpm to 21 gpm 16.5 gpm to 52 gpm 25.5 gpm to 68 gpm 126 gpm to 240 gpm |
| Maksimum Akış Hızı | 110 gpm, 150 gpm, 390 gpm, 420 gpm, 1,100 gpm |
| Kürek Malzemesi | Noryl |
| Sıcaklıktaki Maksimum Basınç | 160 psi @ 70° F |
| Sıcaklık Aralığı | -13° F ila 212° F |
| Gerilimde Maksimum Anahtarlama Akımı | 1 amp @ 230V AC 1 amp @ 48V DC |

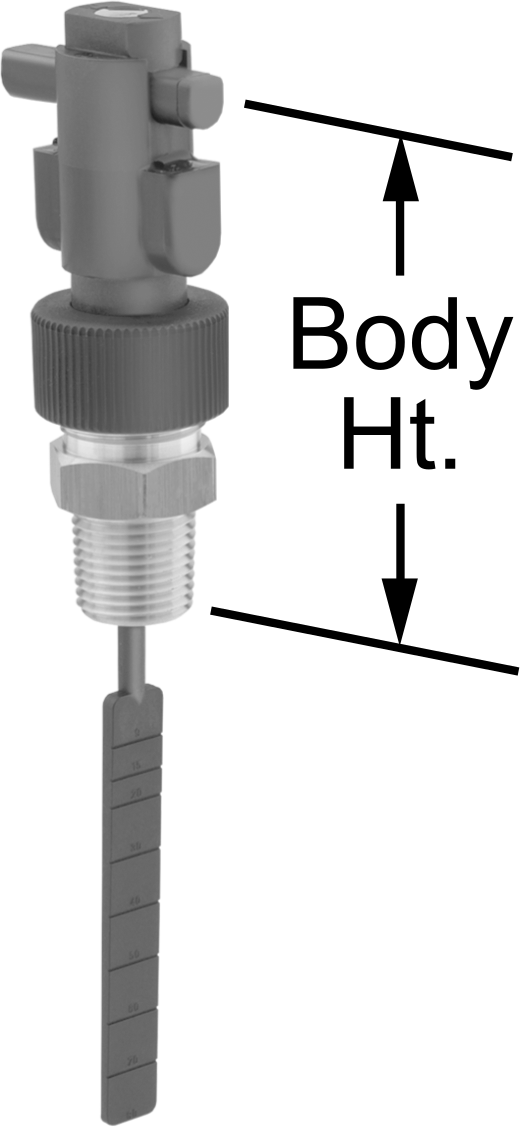

| Gövde Yüksekliği | 2 1/2"6.35 cm |
| Muhafaza Derecesi | IP65 |
| Karşılanan Teknik Özellikler | UL 508 |
| Hassasiyet | ±15% |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Kablo Uzunluğu | 59"1.50 m |
| Şu ile Kalibre Edilmiş | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Tozlu, Yıkama, Islak |
| Akış Ölçüm Türü | Kürek |
| Kare Tırnak Boyutu için | Sıvılar |
| İçerir | 4 3/8" Paddle11.11 cm |
| Montaj | |
| Konum | Takma |
| Konum | Dikey |
| Kontrol Edilen Devre Sayısı | 1 |
| Conta Malzemesi | Buna-N |
| Şekil | Düz |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Gerilim | 230V AC/48V DC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | Pirinç, Buna-N, Ferrit Seramik, Noryl |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853669.5050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Karmaşık hat içi kurulumlardan kaçının — bu akış anahtarları bir T bağlantı parçasına veya boru çıkışına takılır, böylece boru hattınızı sökmenize gerek kalmaz. Akışın ölçülmesi için sıvı içinden geçerken itilen bir kanatçığa sahiptirler. Kanat, ayar noktası tarafından belirlenen bir konuma ulaştığında, ekipmanı etkinleştirir veya devre dışı bırakır. Tek kutuplu, çift atımlı (SPDT) olup, bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilirler. Sıvının kanadı itmesi için geniş çaplı yatay bir boru hattına dikey olarak monte edilmelidirler.
Bu akış anahtarları su ile kalibre edilmiştir. Bunları diğer sıvılarla da kullanabilirsiniz, ancak sıvının viskozitesi sudan farklıysa doğru ölçüm yapmayabilirler.
Hattınızdan geçen sıvıyla uyumlu bir bağlantı malzemesi seçin.
Noryl Gövde — Noryl gövdeli anahtarlar, ayar noktasını ayarlamak için kesebileceğiniz bir kanada sahiptir. Ne kadar çok keserseniz, ayar noktası o kadar yüksek olur.
Pirinç Bağlantı Parçası—Pirinç ve 316 paslanmaz çelik bağlantı parçaları, Noryl bağlantı parçalarına göre darbelere daha iyi direnir.
IP65 Muhafaza Sınıfı — IP65 sınıfı anahtarlar tozu dışarıda tutar ve hafifçe durulanabilir.
