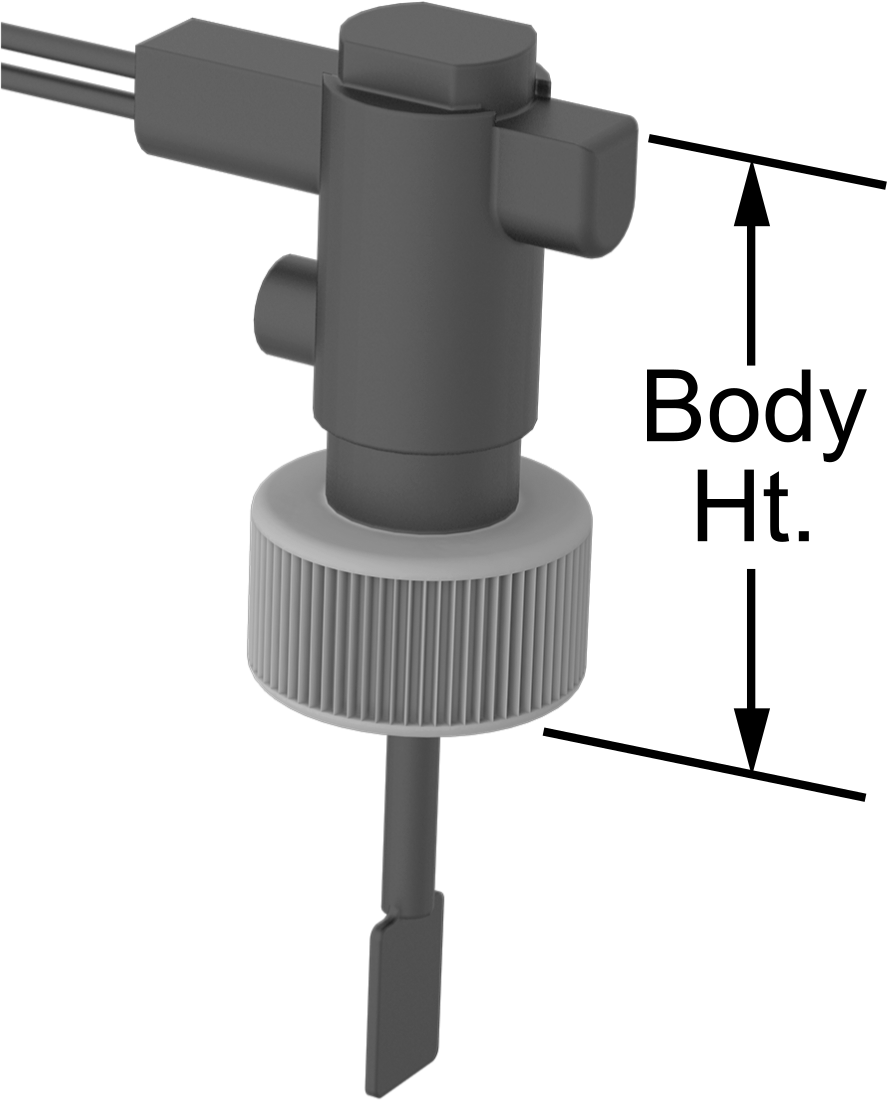

Takma Tipi Akış Anahtarı
1,94 gpm Sabit Ayar Noktası, Duvar Bağlantısı, 3/4 Boru Boyutu
| Gövde Malzemesi | Noryl |
| Bağlantı Elemanı Bağlantısı | Dudak Bağlantısı |
| Bağlantı Elemanı Malzemesi | PVC |
| Boru Bağlantıları | 3/4 |
| Boru Çapı İçin | 3/41.90 cm |
| Ayar Noktası | 1.94 gpm |
| Maksimum Akış Hızı | 21 gpm |
| Sıcaklıktaki Maksimum Basınç | 160 psi @ 70° F |
| Sıcaklık Aralığı | -13° F ila 212° F |
| Gerilim | 230V AC/48V DC |
| Gerilimde Maksimum Anahtarlama Akımı | 1 amp @ 230V AC 1 amp @ 48V DC |
| Gövde Yüksekliği | 2 1/2"6.35 cm |
| Muhafaza Derecesi | IP65 |
| Karşılanan Teknik Özellikler | UL 508 |
| Hassasiyet | ±15% |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 1.9 gpm |
| Kablo Uzunluğu | 59"1.50 m |
| Şu ile Kalibre Edilmiş | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Tozlu, Yıkama, Islak |
| Akış Ölçüm Türü | Kürek |
| Kare Tırnak Boyutu için | Sıvılar |
| İçerir | 2 1/4" Paddle5.71 cm |
| Montaj | |
| Konum | Takma |
| Konum | Dikey |
| Kontrol Edilen Devre Sayısı | 1 |
| Kürek Malzemesi | Noryl |
| Conta Malzemesi | EPDM |
| Ayar Noktası Yapılandırması | Sabit |
| Şekil | Düz |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | EPDM, Ferrit Seramik, Noryl, PVC |
| Tel Bağlantısı | Tel Uçları |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853669.5050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kurulumu kolay olan bu akış anahtarları, belirli bir ayar noktasına önceden ayarlanmış olarak gelir ve boru hattınızı sökmenizi gerektirmez. Bunları hat üzerine monte etmek yerine, dişsiz bir PVC boru T parçası içine veya geniş çaplı bir borunun çıkışına yerleştirin. Akışı belirlemek için sıvı geçerken itilen bir kanatçığa sahiptirler. Kanatçık, ayar noktası tarafından belirlenen bir konuma ulaştığında, ekipmanı etkinleştirir veya devre dışı bırakır. Hepsi tek kutuplu, çift atımlı (SPDT) olup, bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. IP sertifikalıdırlar, tozu dışarıda tutarlar ve hafifçe durulanabilirler.
Yatay bir boru hattına dikey olarak monte edilmelidir, böylece sıvı kanadı itecektir. PVC yapıştırıcı ve astar (dahil değildir) ile sabitleyin.
Bu akış anahtarları su ile kalibre edilmiştir. Bunları diğer sıvılarla da kullanabilirsiniz, ancak sıvının viskozitesi sudan farklıysa doğru ölçüm yapmayabilirler.
