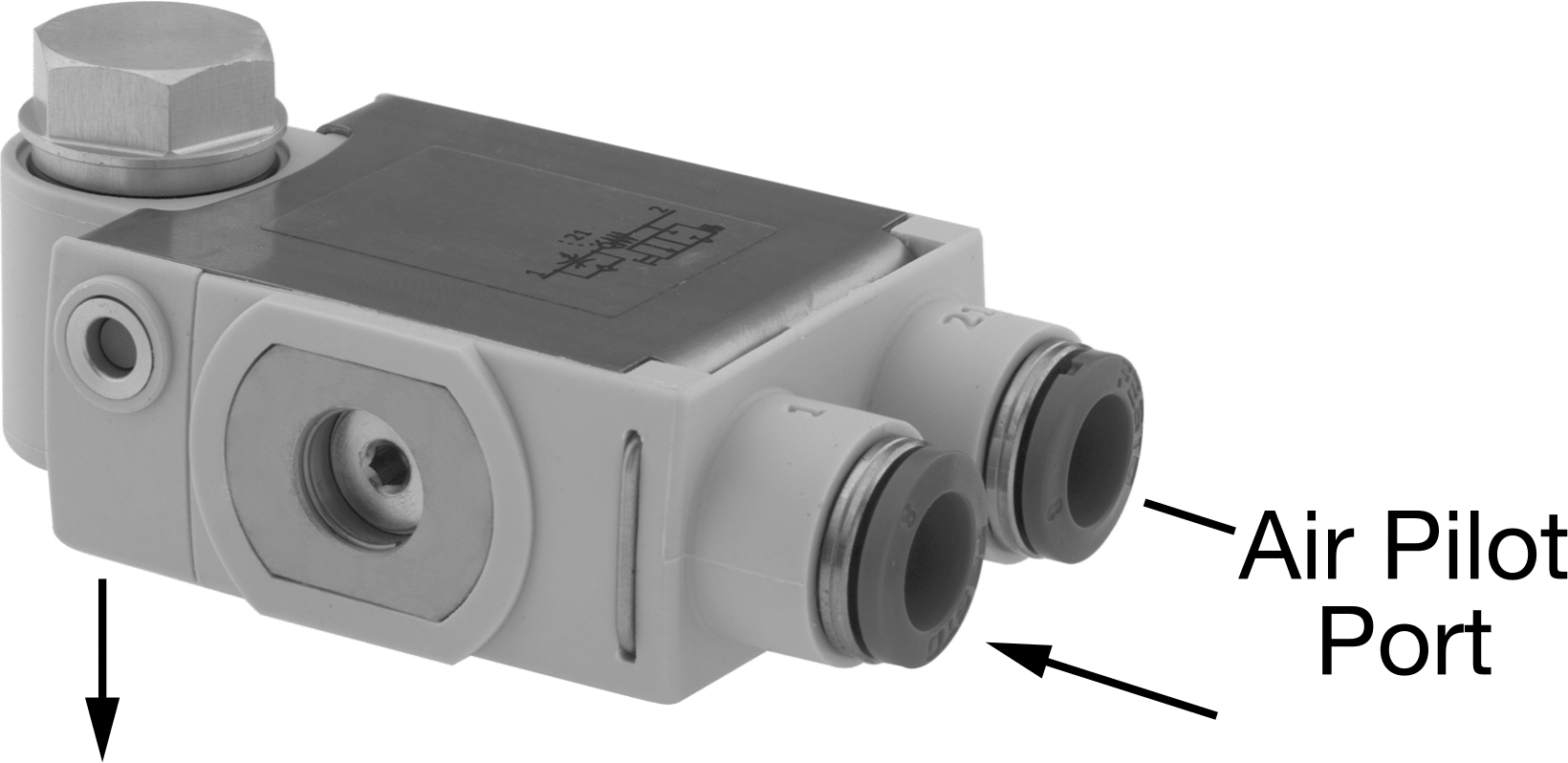

Hava ile Çalışan Hava Akış Kontrol Valfi, Kapatma Mekanizmalı

Acil kapatma durumlarında pnömatik ekipmanı koruyun — sistem basıncı düştüğünde hava sinyali kesilir ve bu valfler, silindirin hareketini durdurmak için otomatik olarak kapanır; bu, silindirin hareketinin ortasında olsa bile gerçekleşir. Hava akışının hacmini ayarlayarak pnömatik ekipmanın hızını kontrol ederler. Basınç tahliye düğmesi, kapatma işleminden sonra sistemde kalan hava basıncını boşaltmanıza olanak tanır. Bunları silindir egzoz portlarına çiftler halinde takın ve T bağlantı parçaları (dahil değildir) kullanarak egzoz havasını silindirden karşı valfin havasına yönlendirin ve valfleri yön kontrol valfine bağlayın. Dirsek şekli, bunları doğrudan silindir portlarına monte etmenize olanak tanır; böylece silindir ile valf arasında ek boru veya tüp kullanımı ortadan kalkar ve sıralı valflere göre daha iyi kontrol ve tutarlılık sağlanır.

Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.

Push-to-Connect Giriş Bağlantısı—Push-to-connect bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.

İki Yönlü — İki yönlü valfler, ekipmana giren (giriş) ve çıkan (çıkış) hava akışını kontrol eder ve genellikle bir hava silindirinin uzama ve geri çekilme hızını aynı anda kontrol etmek için kullanılır.
