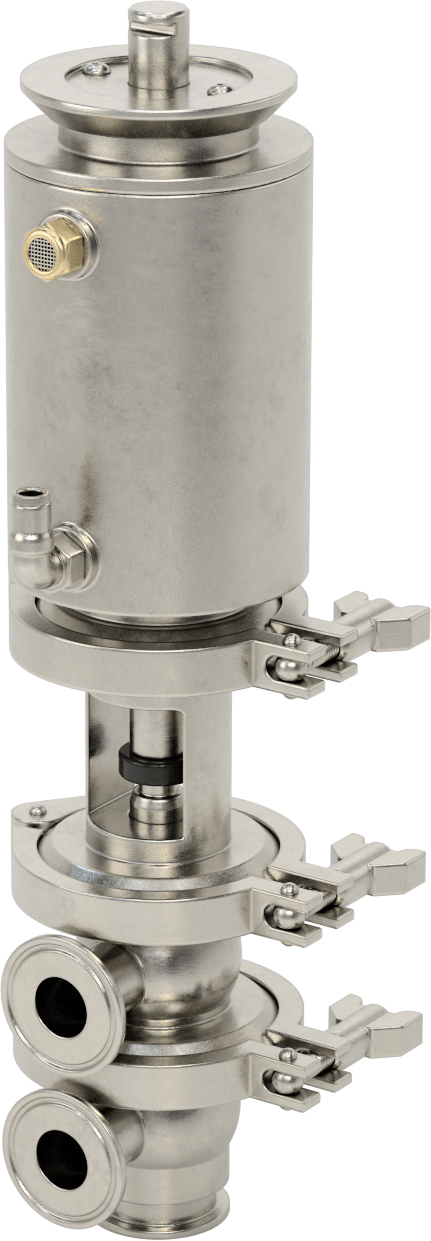

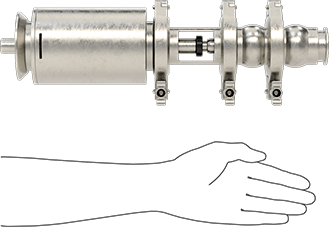

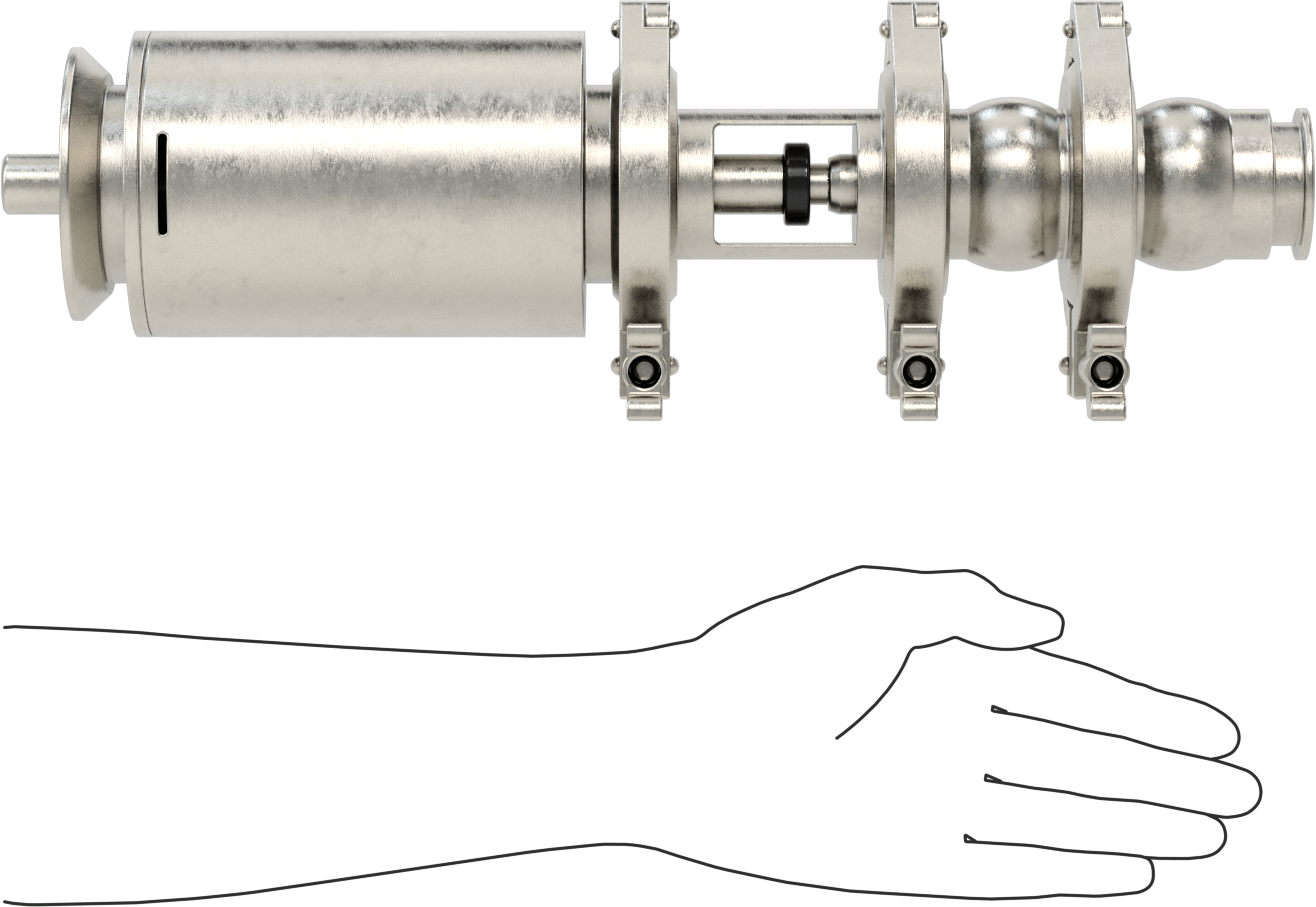

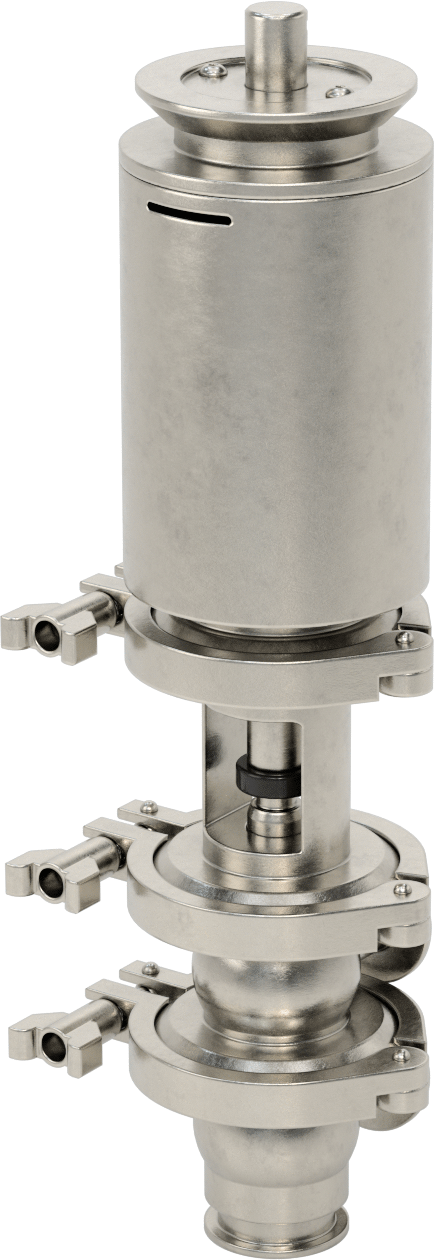

Yüksek Saflıkta Hava Tahrikli Yön Değiştirme Valfi, Yiyecek ve İçecek için
1" (2.54 cm) Boru Dış Çapı için
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Aktüatör | |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Montaj Konumu | Braket |
| Sıcaklık | 50° F ila 190° F |
| Genişlik | 4"10.16 cm |
| Uzunluk | 4"10.16 cm |
| Tip | Tek Etkili |
| Hava Tahrik Türü | Hava Yönlendirme/Yaylı Geri Dönüş |
| Yığın Yönü için | |
| Dış Çap | 1"2.54 cm |
| Saptırma Vanası Akış Şeması | L-Deseni, U Desenli |
| Akış Katsayısı (Cv) | 15 |
| Sıcaklıktaki Maksimum Basınç | 175 psi @ 190° F |
| Hava | |
| Basınç Aralığı | 70 psi ila 115 psi |
| Bağlantı | 1/4 NPT Dişi |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 88°C |
| Çalıştırma Süresi | 2 sec. |
| Valf Uzunluğu | 3 7/16"8.73 cm |
| Bağlantı Noktası Arası Uzunluk | 2 1/4"5.71 cm |
| İç Pürüzsüzlük | 23 Ra |
| Valf Tipi | Tapa |
| Kare Tırnak Boyutu için | İçecek, Gıda |
| Conta Malzemesi | EPDM |
| Gıda Endüstrisi Standardı | 3-A Sertifikalı 53-06 |
| Çalıştırma | Hava |
| Kablo Kanalı Standart Boyutu | 1/4 |
| Giriş Bağlantısı Konumu | Alt |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Merkez |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Giriş |
| Bağlanır | Tüp, Boru |
| Çevre | Yiyecek ve İçecek, Dış Mekan, Sıhhi |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Yığın Yönü için | Evet |
| Montaj Konumu | Yatay |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | PTFE |
| Toplam | |
| Yükseklik | 17"43.18 cm |
| Uzunluk | 5 3/16"13.18 cm |
| Ambalaj Malzemesi | PTFE |
| Performans | Yüksek Saflık |
| Pilot Valf Dahil | Hayır |
| Koltuk Malzemesi | PTFE |
| Şekil | 180° Bükülme, T-Parçası |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf İşlevi | Yönlendirme |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Hindistan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.3090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Genellikle sıhhi vana manifoldlarında kullanılan bu vanalar, gıda, içecek ve süt ürünleri hatlarında çapraz bulaşma riskini ortadan kaldırmak için yerinde temizlenebilir. 3-A sertifikalıdır ve sıhhi standartları korumak için ürün birikimini önleyen ve bakteri üremesini engelleyen pürüzsüz iç yüzeyler elde etmek üzere 23 Ra yüzey pürüzlülüğüne kadar elektro-parlatılmıştır. Hepsinde kolay sökme için sıhhi hızlı kelepçe bağlantı parçaları bulunur. Valfler, motor tahrikli valflere göre daha hızlı bir şekilde bağlantı noktaları arasında akışı otomatik olarak yönlendirmek için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot valf (dahil değildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir. Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir. Aktüatör, kolay sökme, bakım ve onarım için bir braket ile valf gövdesine sabitlenmiştir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
