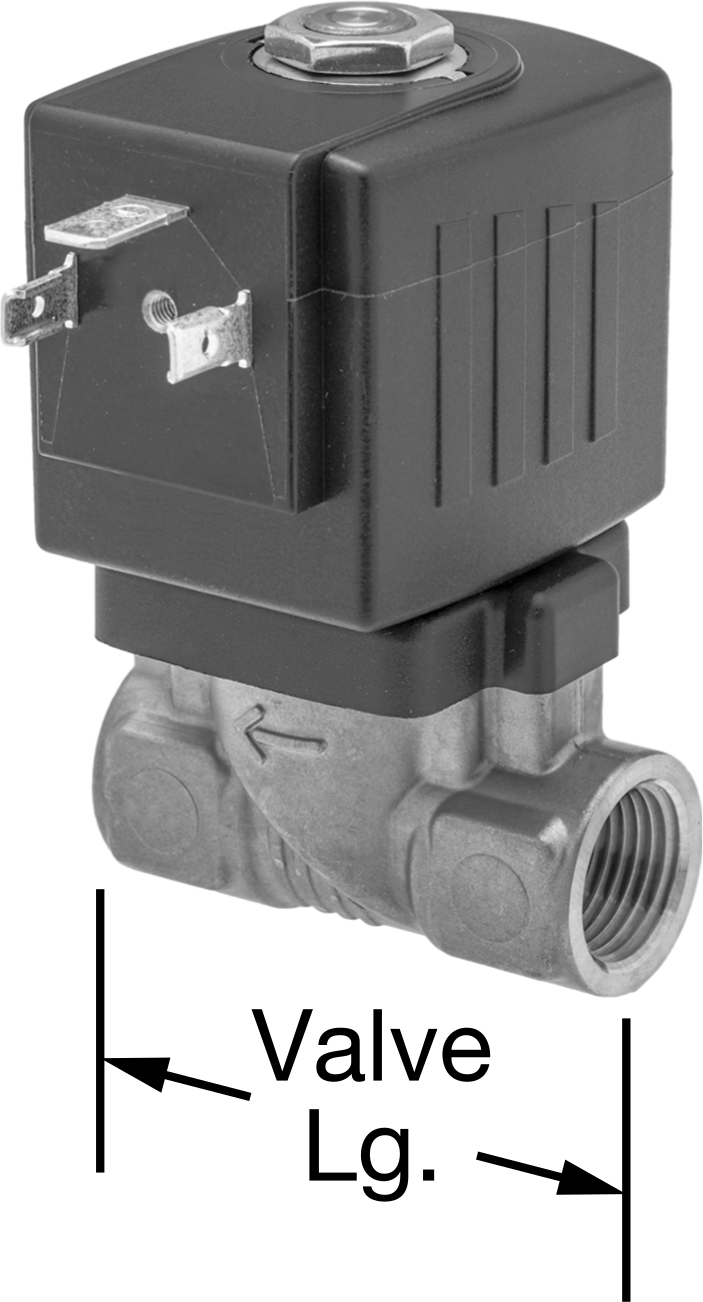

Solenoid Akış Ayar Valfi
1 NPT Dişi
| Gövde Malzemesi | Pirinç |
| Valf Konumu | Arıza Kapalı |
| Gerilim | 24V DC |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 145 psi @ 190° F |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Basınç Düşüşü Destekli, Solenoid |
| Çalıştırma Süresi | 200 ms |
| Giriş Sinyali | 667 mA, 24V DC |
| Valf Uzunluğu | 3 1/8"7.94 cm |
| Toplam | |
| Yükseklik | 5 13/16"14.76 cm |
| Uzunluk | 3 1/8"7.94 cm |
| Muhafaza Derecesi | IP65 |
| Kare Tırnak Boyutu için | Su, Yağ |
| Conta Malzemesi | Floroelastomer |
| Çalıştırma | Solenoid |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Aktüatör Uzunluğu | 1 5/8"4.13 cm |
| Aktüatör Montaj Konumu | Doğrudan |
| Aktüatör Genişliği | 2"5.08 cm |
| Kimyasal Direnç (Mükemmel) | Yağ, Su |
| Bağlanır | Boru |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı | DIN A |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Tozlu, Yıkama, Islak |
| Bağlantı Elemanı Bağlantısı | Dişli × Dişli |
| Bağlantı Tipi | Konektör |
| Cins | Dişi |
| Manuel Geçiş | Hayır |
| Maksimum Akım Çekişi | 1.1 amp |
| Gerekli Minimum Basınç Düşüşü | 7 psi0.48 bar |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Göreceli Vakum Derecesi | Derecelendirilmemiştir |
| Koltuk Malzemesi | Floroelastomer |
| Şekil | Düz |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | Derecelendirilmemiştir |
| Diş Tipi | NPT |
| Vana Genişliği | 2 9/16"6.51 cm |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.9005 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | DIN Plugs |
| PLC'ler |
Oransal solenoid valfler olarak da bilinen bu valfler, valfe gelen elektrik sinyalinin yoğunluğuna göre akışı ayarlar ve düzenler. Hepsi PWM sinyali ile kontrol edilir. Valfler, çalıştırılmadıkça kapalı konumdadır. Çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından 7 psi daha yüksek olmalıdır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan valf gövdesine monte edilmiştir. Valfler, su sıçramasına ve toza karşı dirençli IP65 sınıfındadır. DIN bağlantısı için bir kablo fişi ekleyin. Bu valfleri programlamak için programlanabilir mantık denetleyicisini (PLC) kullanın. DIN fiş konektörüne sahiptir ve 4-20 mA girişleri çalıştırabilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
