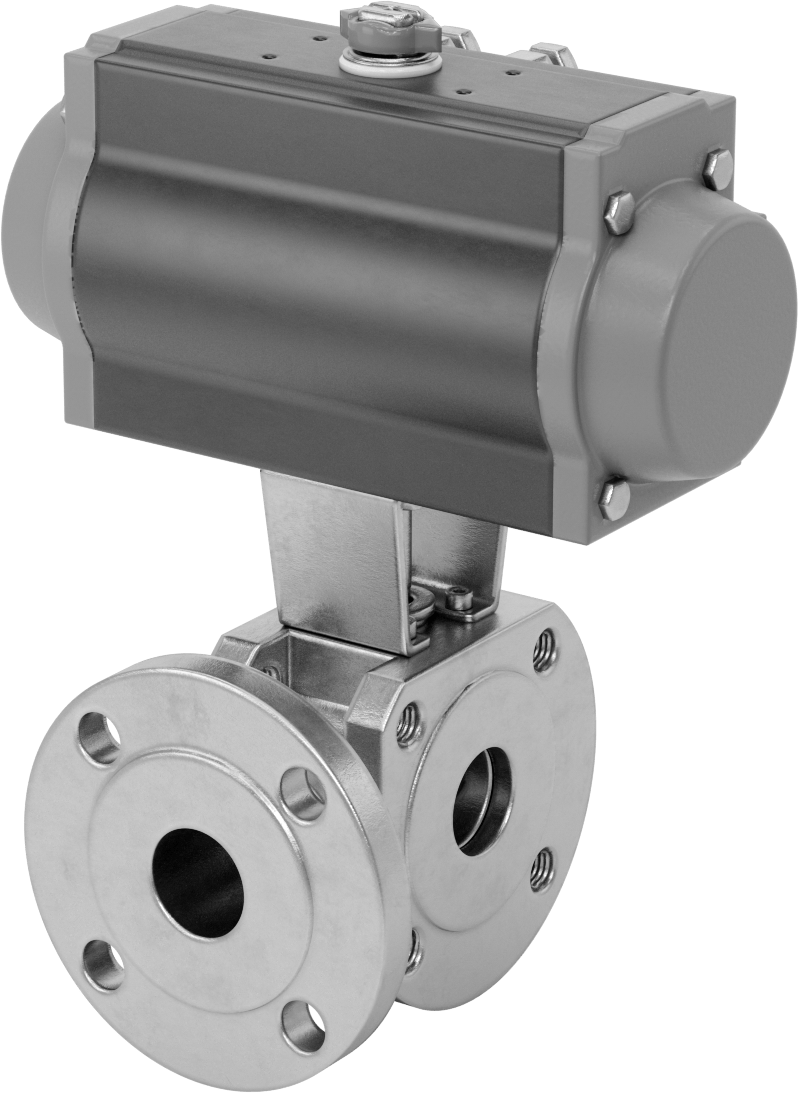

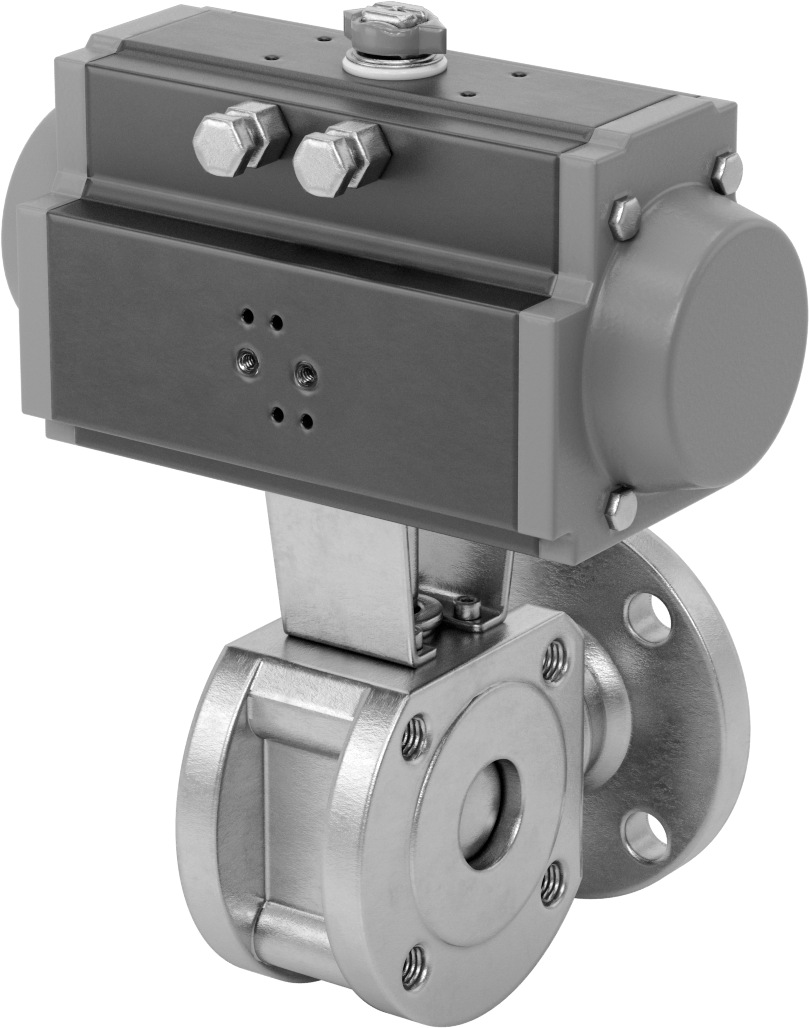

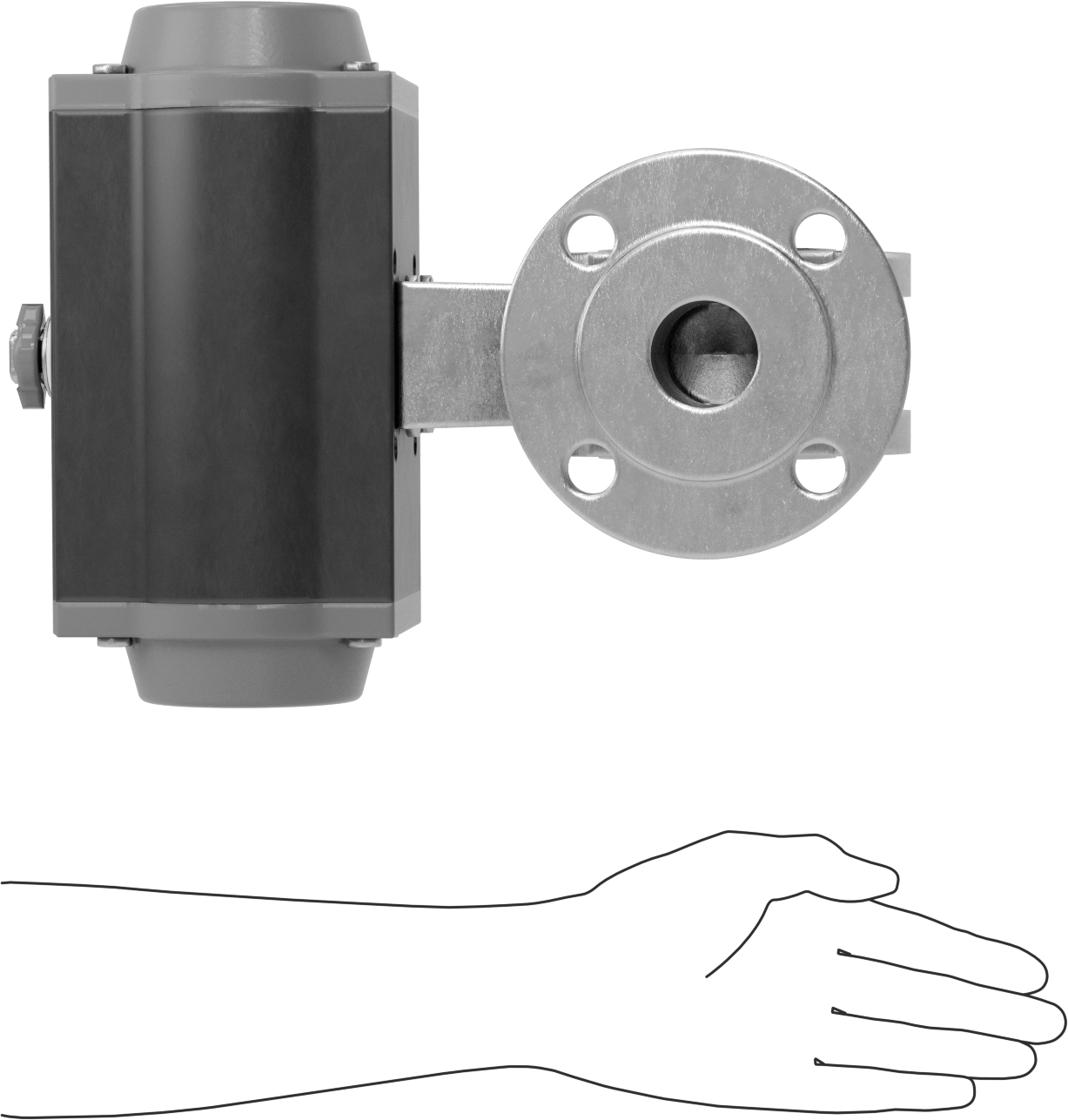

Flanşlı Hava Tahrikli Yön Değiştirme Vanası, Tek Etkili
2 Boru Boyutu
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Aktüatör | |
| Gövde Malzemesi | Alüminyum |
| Montaj Konumu | Braket |
| Sıcaklık | 0° F ila 300° F |
| Genişlik | 10 13/16"27.46 cm |
| Uzunluk | 4 13/16"12.22 cm |
| Tip | Tek Etkili |
| Hava Tahrik Türü | Hava Yönlendirme/Yaylı Geri Dönüş |
| Boru Çapı | 25.08 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvatalar | |
| Delik Boyutu | 3/4"1.90 cm |
| Delik Sayısı | 4 |
| Çap | 4 3/4"12.06 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 133.4 |
| Sıcaklıktaki Maksimum Basınç | 275 psi @ 100° F |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 50 psi @ 295° F |
| Hava | |
| Basınç Aralığı | 40 psi ila 120 psi |
| Bağlantı | 1/4 NPT Dişi |
| Valf Tipi | Top, Sıfır Basınç Düşüşü |
| Sıcaklık Aralığı | 0° F ila 300° F |
| Çalıştırma Süresi | 1.2 sec. |
| Valf Uzunluğu | 4 1/2"11.43 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Conta Malzemesi | Viton® Floroelastomer |
| Çalıştırma | Hava |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon) |
| Orta | Klor, İzopropil Alkol, Sıvı Argon, Ksilen |
| Yetersiz | Amonyak, İçme Suyu, Sülfürik Asit, Toluen (Metilbenzen), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Merkez |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Çevre | Yiyecek ve İçecek, Dış Mekan |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Yığın Yönü için | Evet |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 4 |
| Diş Boyutu | M6 |
| Montaj Konumu | Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | Viton® Floroelastomer |
| Çıkış Borusu Boyutları | 2 × 2 |
| Toplam | |
| Yükseklik | 14 1/16"35.72 cm |
| Uzunluk | 7 1/2"19.05 cm |
| Pilot Valf Dahil | Hayır |
| Bağlantı Noktası Türü | Standart |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Vakum Değeri | 29 in. Hg |
| Valf İşlevi | Yönlendirme |
| Görsel Akış Göstergesi | Evet |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 2B999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.3070 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Motor tahrikli vanalara göre daha hızlı çalıştırma sağlayan, basınçlı hava ile çalışan bu vanalarla flanşlı boru hatlarındaki portlar arasındaki akışı otomatik olarak yönlendirin. Aktüatöre giden havayı, elektrikli pilot vana (ayrı satılır) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Vanalar standart portludur, bu nedenle akışı hafifçe kısıtlarlar.
Aktüatör, kolay sökme, bakım ve onarım için bir braket vasıtasıyla vana gövdesine sabitlenmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, akışın hangi yöne yönlendirildiğini gösterir.
Hava Yönlendirmeli/Yaylı Geri Dönüşlü — Hava yönlendirmeli/yaylı geri dönüşlü vanalar, akışı sağ bağlantı noktasına yönlendirmek için hava basıncına ihtiyaç duyar. Hava kapandığında akışı otomatik olarak sol bağlantı noktasına geri döndürürler, böylece vana sadece hava açıkken akışı sağ bağlantı noktasına yönlendirir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
