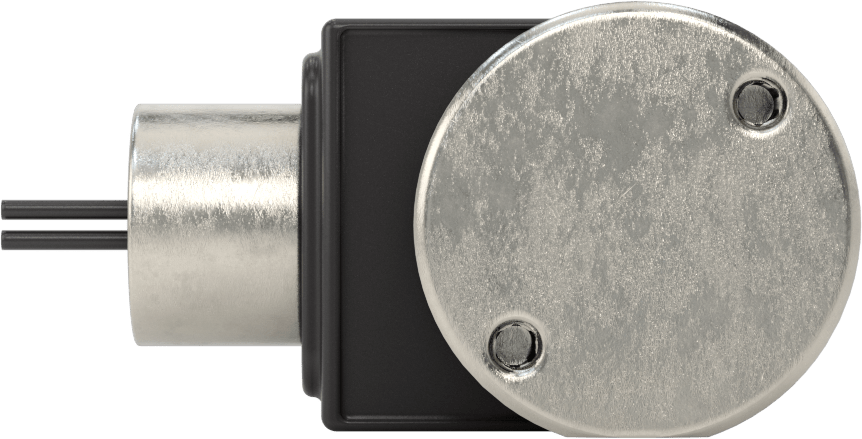

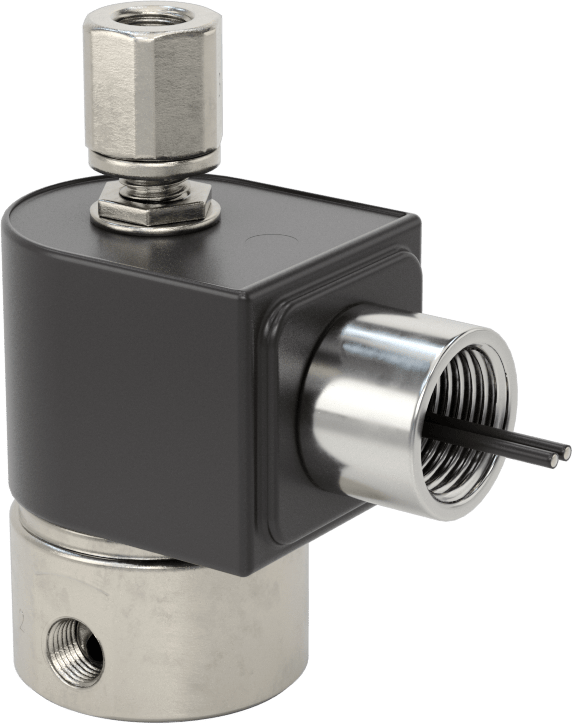

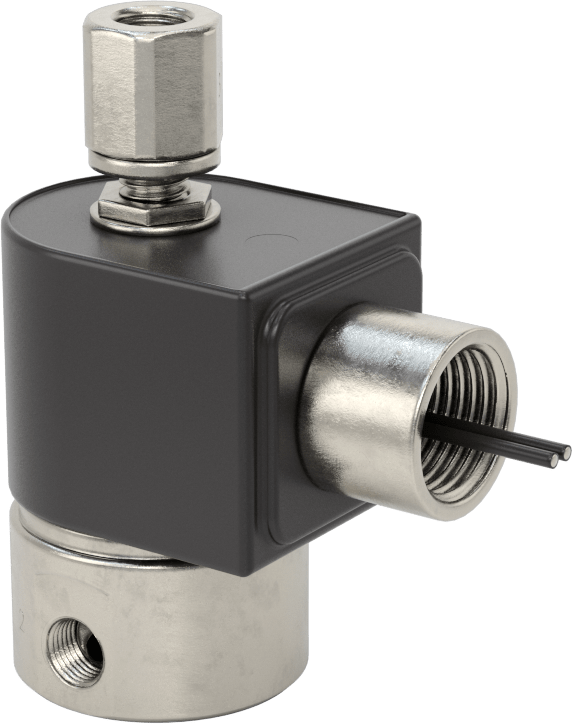

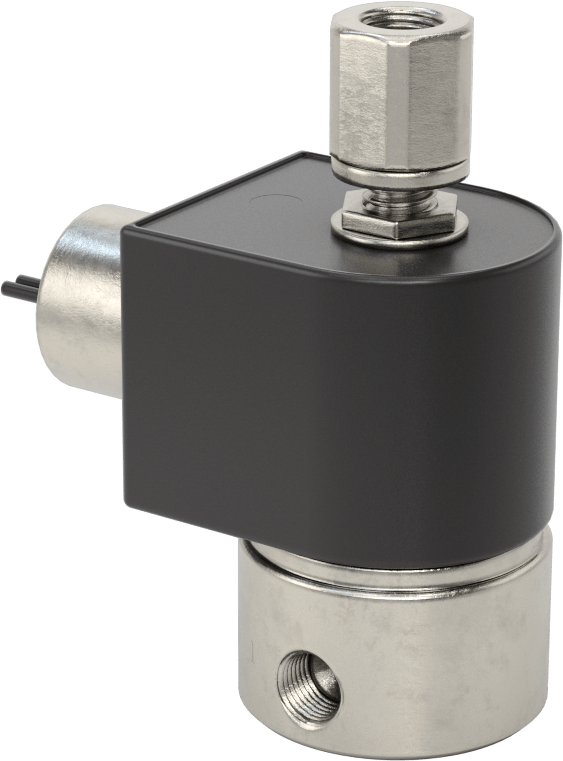

Kompakt Dişli Solenoid Yön Değiştirme Valfi
60 V AC ve 120 V AC, 1/8 NPT Dişi, 0,17 Akış Katsayısı
₺27.255 Paket
2565N11
1'li paket
| Gövde Malzemesi | 430 Paslanmaz Çelik |
| Tel Bağlantısı | Tel Uçları |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Gerilim | 60V AC, 120V AC |
| Boru Çapı | 1/80.32 cm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Akış Katsayısı (Cv) | 0.17 |
| Sıcaklıktaki Maksimum Basınç | 125 psi @ 185° F |
| Valf Tipi | Solenoid, Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 74°C |
| Çalıştırma Süresi | 0 sec. |
| Valf Uzunluğu | 1 5/8"4.13 cm |
| Toplam | |
| Yükseklik | 3 11/16"9.37 cm |
| Uzunluk | 2 3/4"6.98 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Conta Malzemesi | Buna-N |
| Çalıştırma | Solenoid |
| Aktüatör | |
| Gövde Malzemesi | Plastik |
| Montaj Konumu | Doğrudan |
| Sıcaklık | 35° F ila 185° F |
| Genişlik | 1 5/8"4.13 cm |
| Uzunluk | 2 3/4"6.98 cm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | Deiyonize Su, Dizel Yakıt, İçme Suyu, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Benzin, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Oksijen, Tuzlu Su, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Üst |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Dış Mekan |
| Bağlantı Elemanı Bağlantısı | Dişli × Dişli × Dişli |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Yığın Yönü için | Evet |
| Frekans | 60 Hz |
| Maksimum Akım Çekişi | 0.225 amp |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | Buna-N |
| Çıkış Borusu Boyutları | 1/8 × 1/8 |
| Ambalaj Malzemesi | Buna-N |
| Göreceli Vakum Derecesi | Derecelendirilmemiştir |
| Koltuk Malzemesi | Buna-N |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |

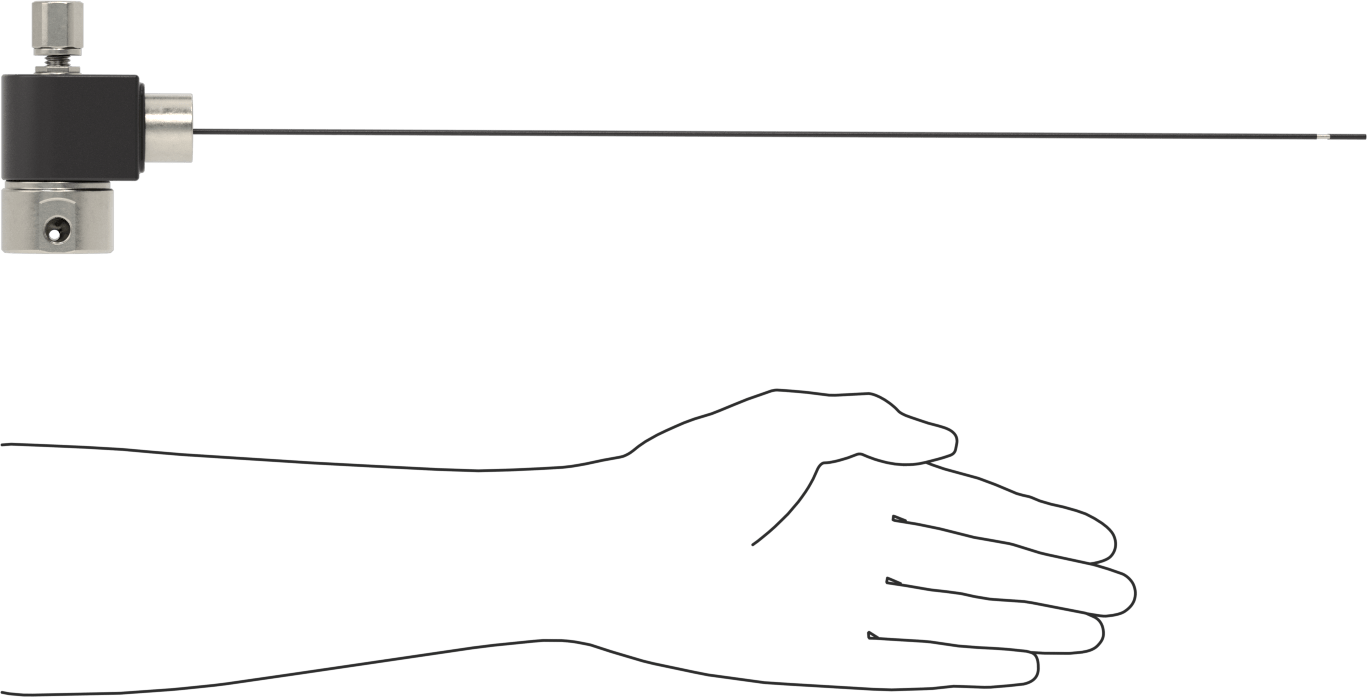

| Tel Ucu Uzunluğu | 18"45.72 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.9025 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Diğer solenoid yön değiştirme vanalarına göre daha düşük profilli ve daha küçük boru boyutlarında mevcut olan bu vanalar, genellikle dar alanlarda portlar arasındaki akışı otomatik olarak yönlendirmek için kullanılır. Elektrikle çalışırlar. Hepsi, yan port girişinden yan port çıkışına veya üst port çıkışına akışı yönlendirebilir. Vanalar akışı kesemez. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
