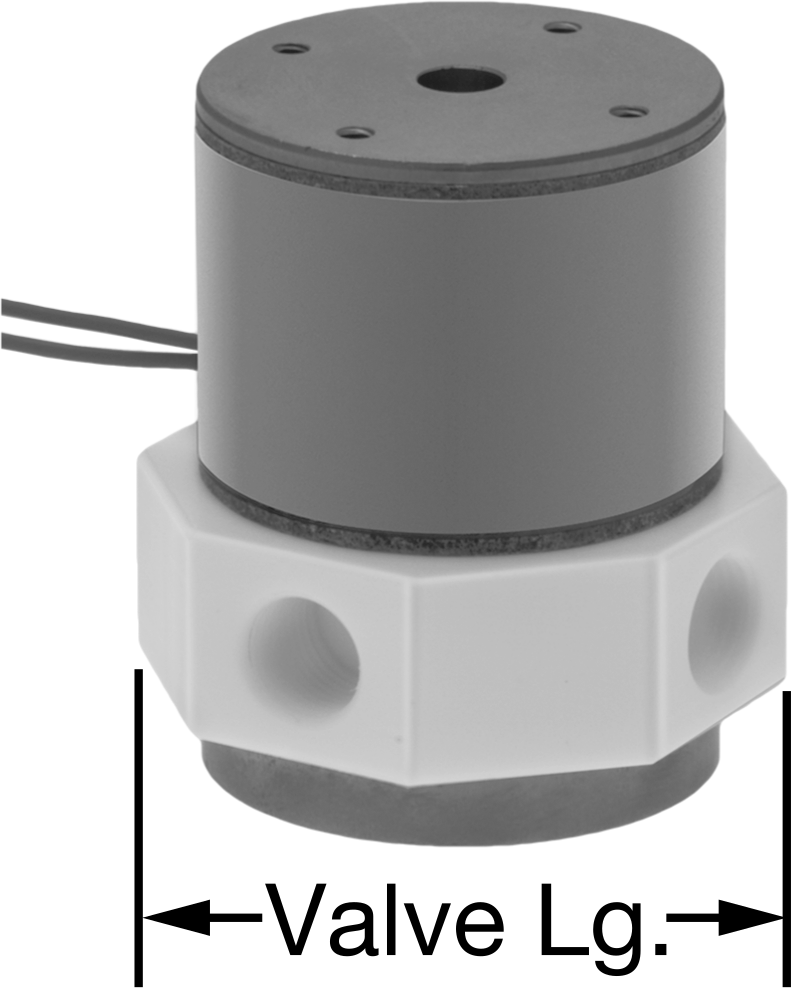

Kimyasallar için Solenoid Yön Değiştirme Vanası
24V DC, 1/8 NPSM Dişi
| Gövde Malzemesi | PTFE |
| Tel Bağlantısı | Tel Uçları |
| Gerilim | 24V DC |
| Diş Tipi | NPSM |
| Cins | Dişi |
| Diş Tipi | NPSM |
| Cins | Dişi |
| Diş Tipi | NPSM |
| Cins | Dişi |
| Boru Çapı | 1/80.32 cm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Akış Katsayısı (Cv) | 15.85 |
| Sıcaklıktaki Maksimum Basınç | 30 psi @ 70° F |
| Valf Tipi | Solenoid, Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Sıcaklık Aralığı | 35° F ila 155° F |
| Çalıştırma Süresi | 0.04 sec. |
| Valf Uzunluğu | 1 3/4"4.44 cm |
| Toplam | |
| Yükseklik | 2"5.08 cm |
| Uzunluk | 1 3/4"4.44 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 7 |
| Diş Boyutu | 4-40 |
| Kare Tırnak Boyutu için | Aseton, Hava, Amonyak, Argon, Klor, Sitrik Asit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Akaryakıt, Helyum, Hidroklorik Asit, Kripton, Metanol (Metil Alkol), Neon, Nitrik Asit, Yağ, Oksijen, Fosforik Asit, Tuzlu Su, Sülfürik Asit, Su, Xenon, Ksilen |
| Conta Malzemesi | PTFE |
| Çalıştırma | Solenoid |
| Aktüatör | |
| Gövde Malzemesi | Plastik |
| Montaj Konumu | Doğrudan |
| Sıcaklık | 35° F ila 155° F |
| Aktüatör Çapı | 1 3/4"4.44 cm |
| Bilye Malzemesi | PTFE |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Argon, Klor, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Akaryakıt, Helyum, Kripton, Metanol (Metil Alkol), Neon, Yağ, Oksijen, Tuzlu Su, Sülfürik Asit, Su, Xenon, Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon) |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Çalışma Döngüsü | Aralıklı |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Bağlantı Elemanı Bağlantısı | Dişli × Dişli × Dişli |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Yığın Yönü için | Hayır |
| Maksimum Akım Çekişi | 0.3 amp |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Açma/Kapama Süresi | 20 Dakika Açık, 40 Dakika Kapalı |
| Çıkış Borusu Boyutları | 1/8 × 1/8 |
| Ambalaj Malzemesi | PTFE |
| Göreceli Vakum Derecesi | Derecelendirilmemiştir |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.9025 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Genellikle kimyasal analiz ve diğer laboratuvar testlerinde kullanılan bu vanalar, agresif ve aşındırıcı çözeltilere dayanacak şekilde PTFE contalı ve gövdeli olarak tasarlanmıştır. Hepsi elektrikle çalışır ve akışı bağlantı noktaları arasında otomatik olarak yönlendirir. Çalışması için basınç düşüşü gerektirmez. Herhangi bir bağlantı noktası giriş veya çıkış olarak kullanılabilir. Valfler, akışı giriş portundan herhangi bir çıkış portuna yönlendirebilir. Akışı kesemezler. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan valf gövdesine monte edilmiştir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
