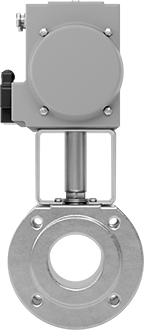

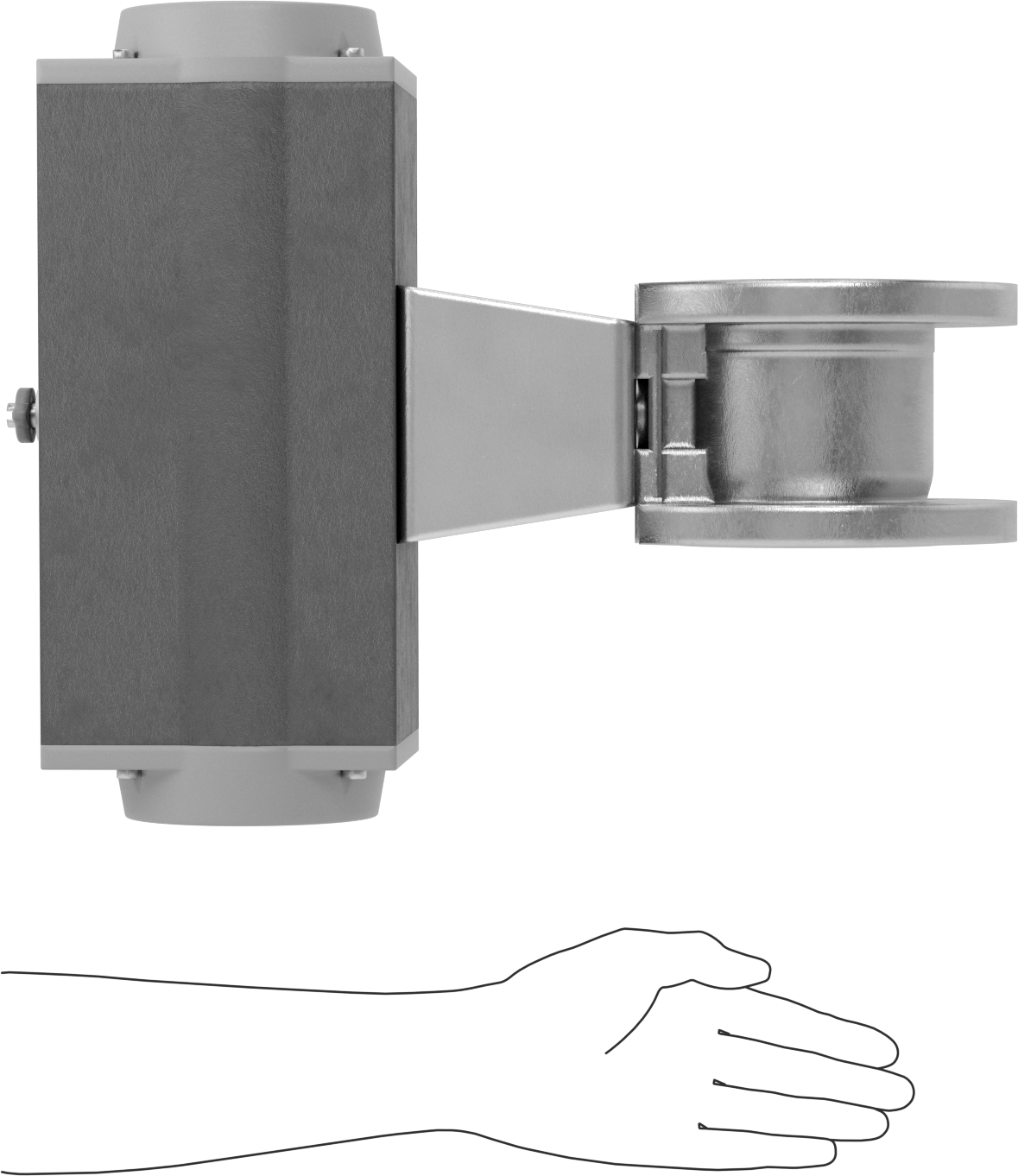

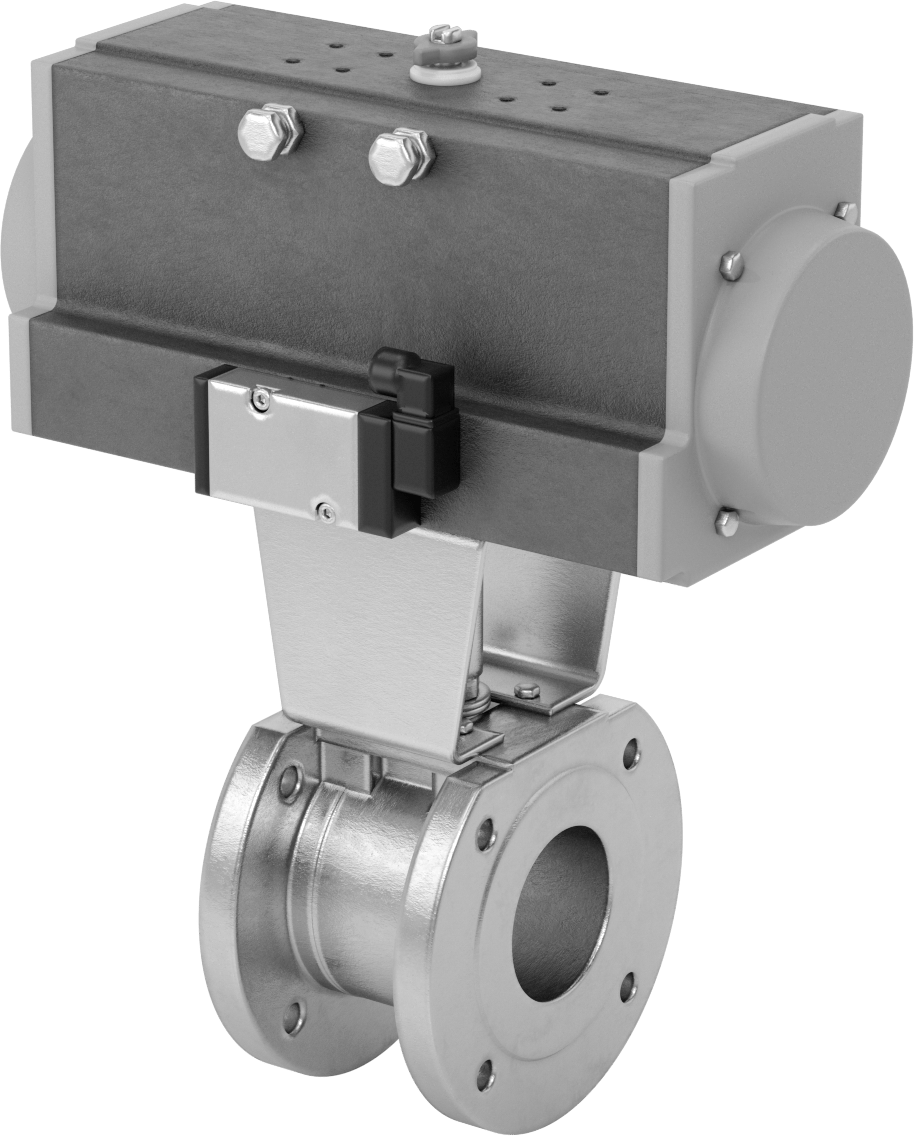

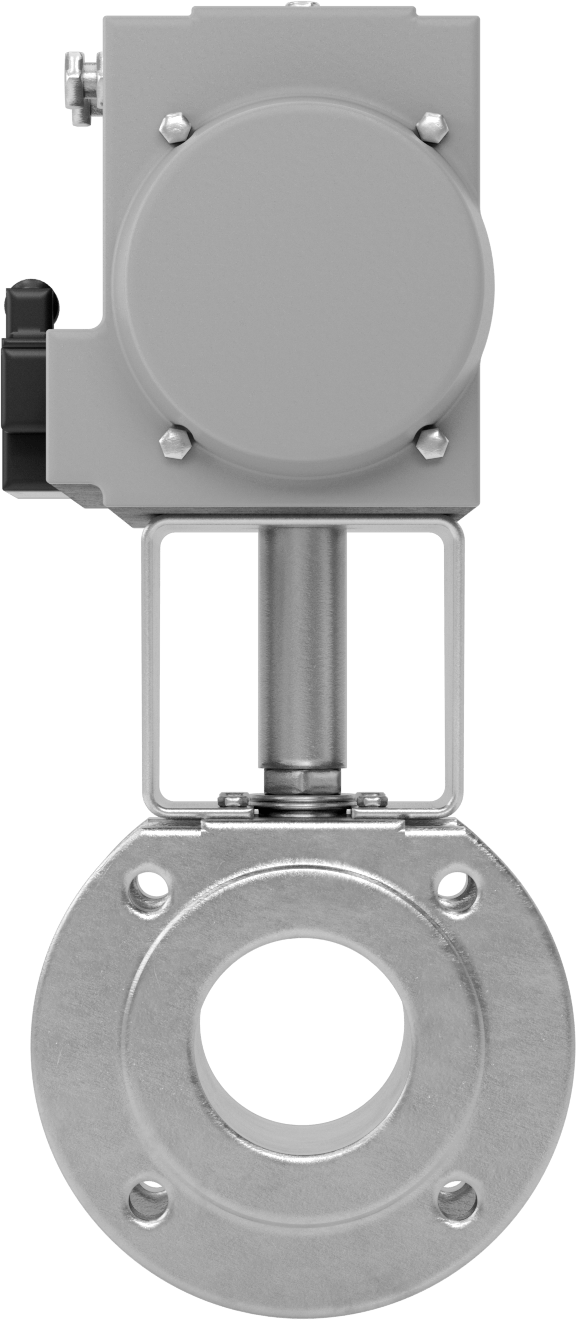

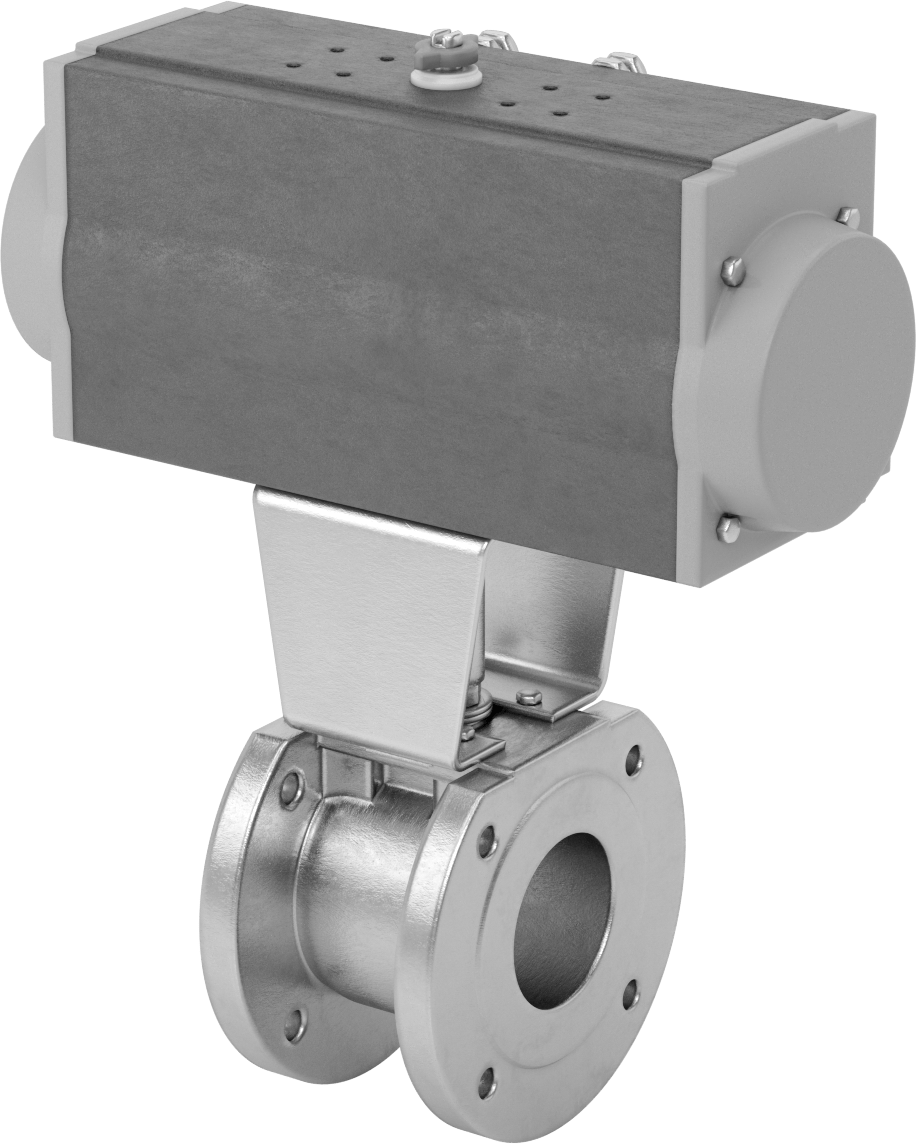

Kimyasallar için Flanşlı Pnömatik Açma/Kapama Vanası, Tek Etkili Aktüatör
3 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Doğal Gaz, Propan, Bütan, Aseton, Argon, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Neon, Nitrik Asit, Azot, Oksijen, Tuzlu Su, Sabun Çözeltileri, Buhar, Xenon, Sitrik Asit, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Basınç Sınıfı | 150 |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 37.62 cm |
| Cins | Dişi |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvatalar | |
| Delik Sayısı | 4 |
| Delik Boyutu | 0.551"1.40 cm |
| Dahil | Hayır |
| Çap | 6"15.24 cm |
| Akış Katsayısı (Cv) | 1,013 |
| Maksimum Basınç | 275 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 338° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | 0° ila 365° F |
| Buhar için Sıcaklık Aralığı | 215° ila 335° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 300° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.4A |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 4 13/16"12.22 cm |
| Vana Genişliği | 12 5/8"32.07 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 14 5/8"37.15 cm |
| Aktüatör Genişliği | 5 13/16"14.76 cm |
| Toplam Uzunluk | 14 5/8"37.15 cm |
| Toplam Yükseklik | 18 5/16"46.51 cm |
| Toplam Genişlik | 7 7/8"20.00 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 40 ila 115 psi |
| Montaj Yönü | Yatay, Dikey |
| Montaj Deliği Diş Boyutu | M8 × 1.25 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Karşılanan Teknik Özellikler | ASME B16.34 |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor, İzopropil Alkol, Fosforik Asit (%25 Konsantrasyon), Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
316 paslanmaz çelik gövde ve PTFE conta, kimyasal işleme uygulamalarında agresif ve aşındırıcı çözeltilere karşı dayanıklılık sağlar. Küresel vana tasarımı sayesinde bu vanalar, standart flanşlı vanaların en az üç katı akış kapasitesini karşılayabilir. Motor tahrikli vanalardan daha hızlı çalıştırma için, bu vanalar basınçlı hava ile çalışır. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir. Bu vanalar akışı otomatik olarak başlatır ve durdurur ve çalışması için giriş ile çıkış arasında minimum basınç düşüşü gerektirmez.
Valfler tam geçişlidir, bu nedenle akışı kısıtlamazlar. Aktüatör, kolay sökme, bakım ve onarım için bir braket ile valf gövdesine sabitlenmiştir. Aktüatörün üstündeki görsel akış göstergesi, valfin açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında valfi çalıştırmanıza olanak tanır.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanırlar. Bu vanalar, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
