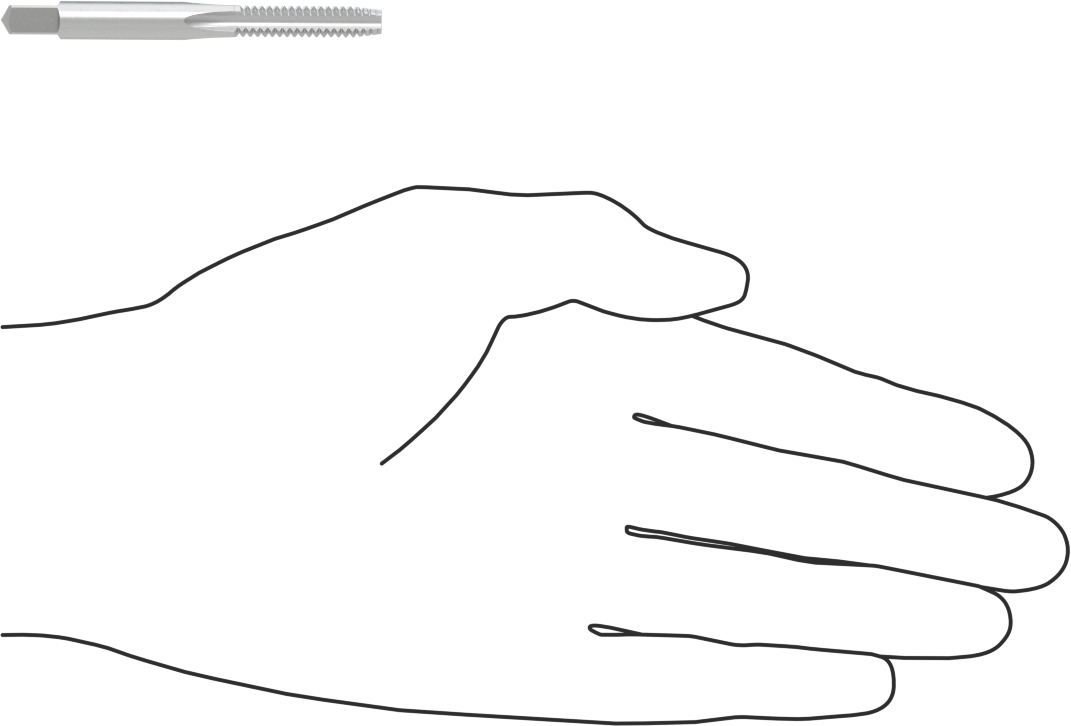

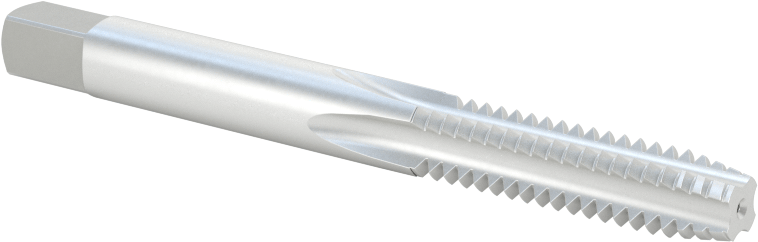

Büyük Boy Kılavuz
1/4" (0.64 cm)-20 Diş Boyutu, 1" (2.54 cm) Diş Uzunluğu
| Kare Şaft Boyutu için | Bağlantı Elemanı Dişleri |
| Diş Yönü | Sağ El |
| Boyut Tanımı | Büyük Boy |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Kaplamasız |
| Pah Türü | Tapa |
| Dişler | |
| Boyut | 1/4"-200.64 cm |
| Uzunluk | 1"2.54 cm |
| Toplam Uzunluk | 2 1/2"6.35 cm |
| Diş Tipi | UNC |
| Yiv Sayısı | 4 |
| Matkap Ucu | |
| Boyut | 7 Ga. |
| Ondalık Eşdeğer | 0.201"0.51 cm |
| Sap Tipi | Kare |
| Yiv Tipi | Düz |
| Kare Delik Boyutu için | Alüminyum, Pirinç, Bronz, Bakır, Demir, Nikel, Plastik, Paslanmaz Çelik, Çelik |
| Maksimum Diş Açma Derinliği | 1"2.54 cm |
| Diş Açma Uç Sayısı | 1 |
| Adım Çapı Sınırı | H11 |
| Adım Çapı Toleransı | 0.005" ila 0.0055"0.01 cm / 0.01 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 820740.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Kaplama için yer açmak ve ısı işlemlerinin dişleri küçültmesini telafi etmek için biraz daha büyük dişler açın. Bu kılavuzların adım çapı, standart kılavuzlardan 0,0055 inç daha büyüktür. Düz olukları çoğu iş için uygundur.
Yüksek Hızlı Çelik — En çok yönlü kılavuzlar, keskinliğini korumak için ısıya ve aşınmaya dirençlidir. Çoğu metal ve plastik için uygundur.
Kaplamasız — Ekonomik bir seçim olan bu ürünler, kaplamalı kılavuzlar kadar uzun ömürlü değildir.
Standart Pah — En çok tercih ettiğimiz pah türü olan bu pahlar, hem açık deliklerden hem de kör deliklerden geçer. Konik kısım, konik pahdan daha kısa ve taban pahından daha uzundur. Sonuç olarak, taban kılavuzlarından daha kolay döndürülürler, ancak konik kılavuzlardan daha fazla güç gerektirirler.
