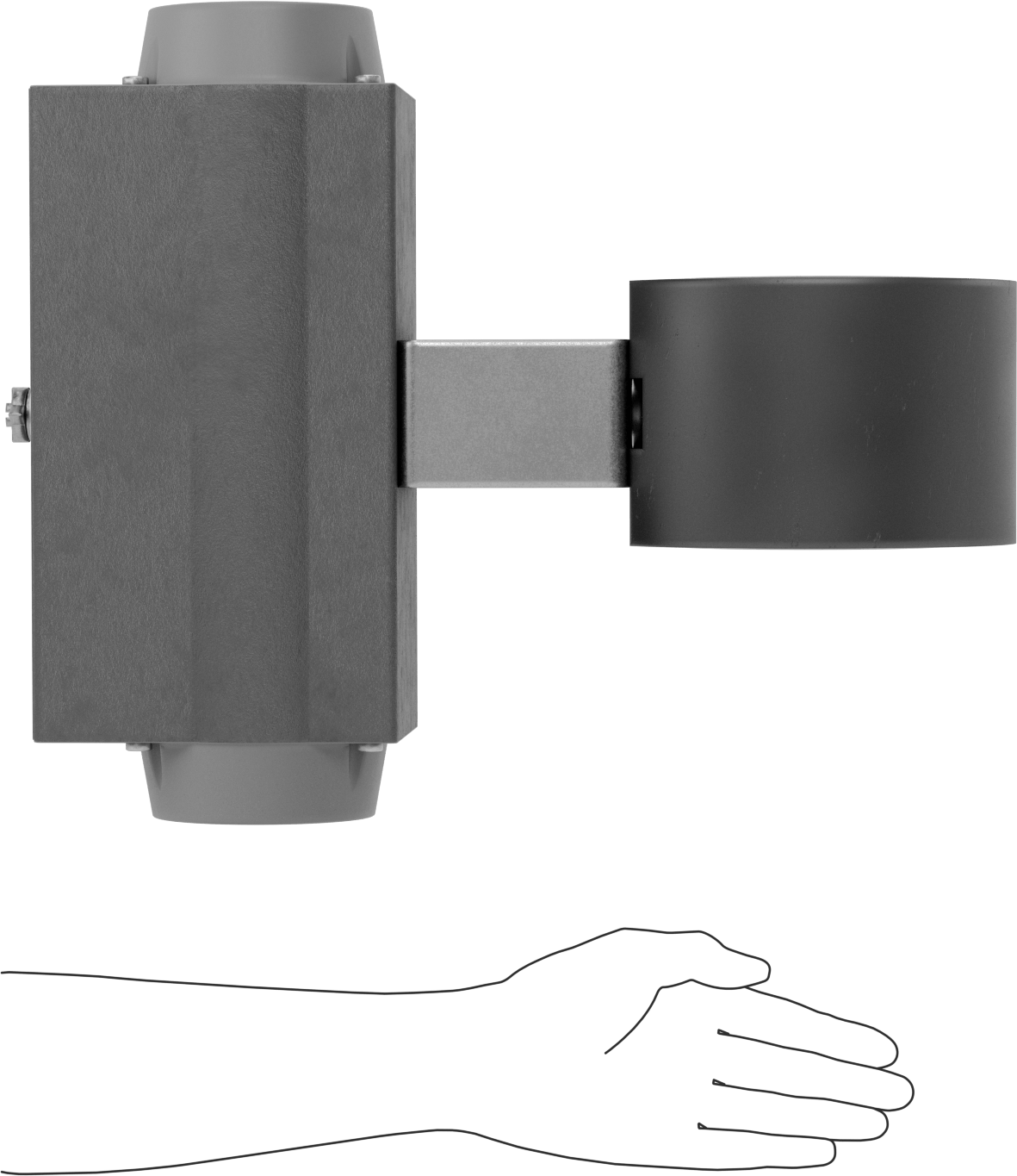

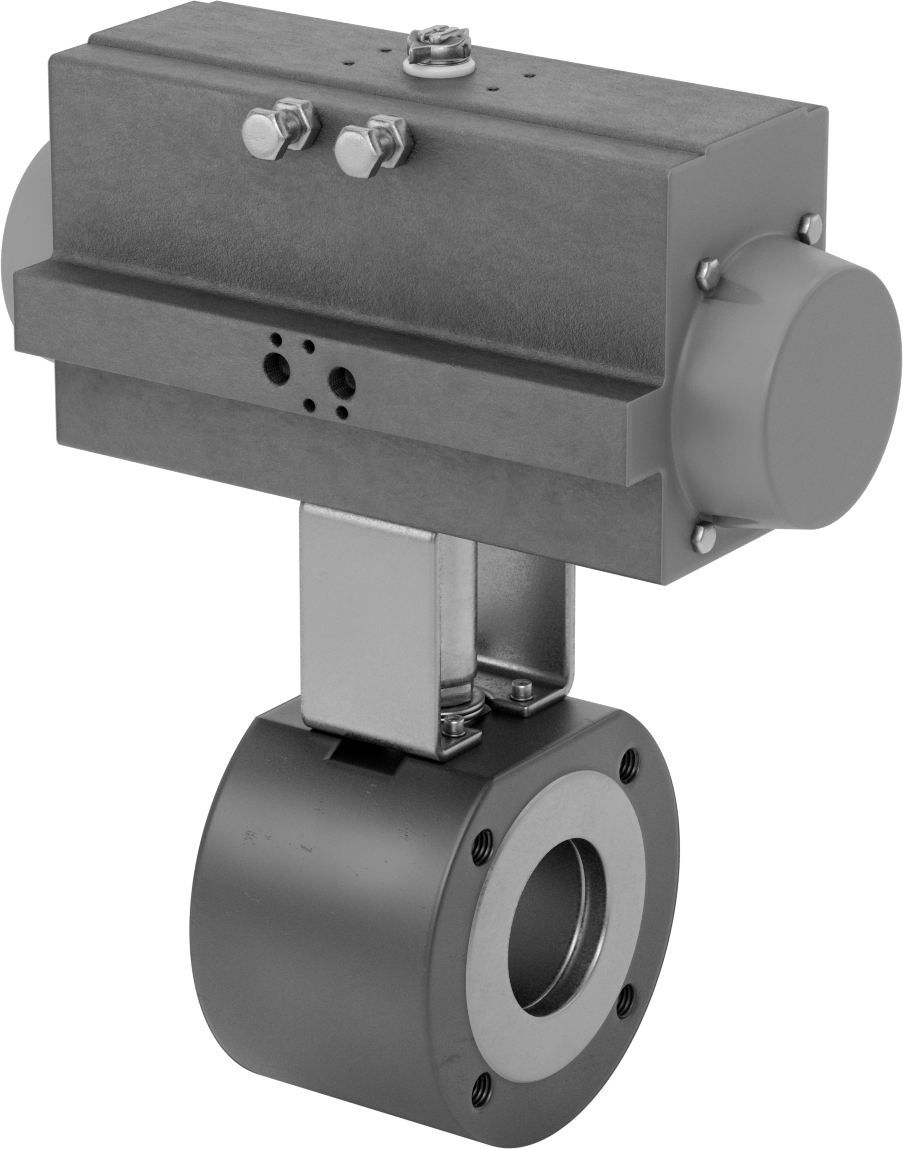

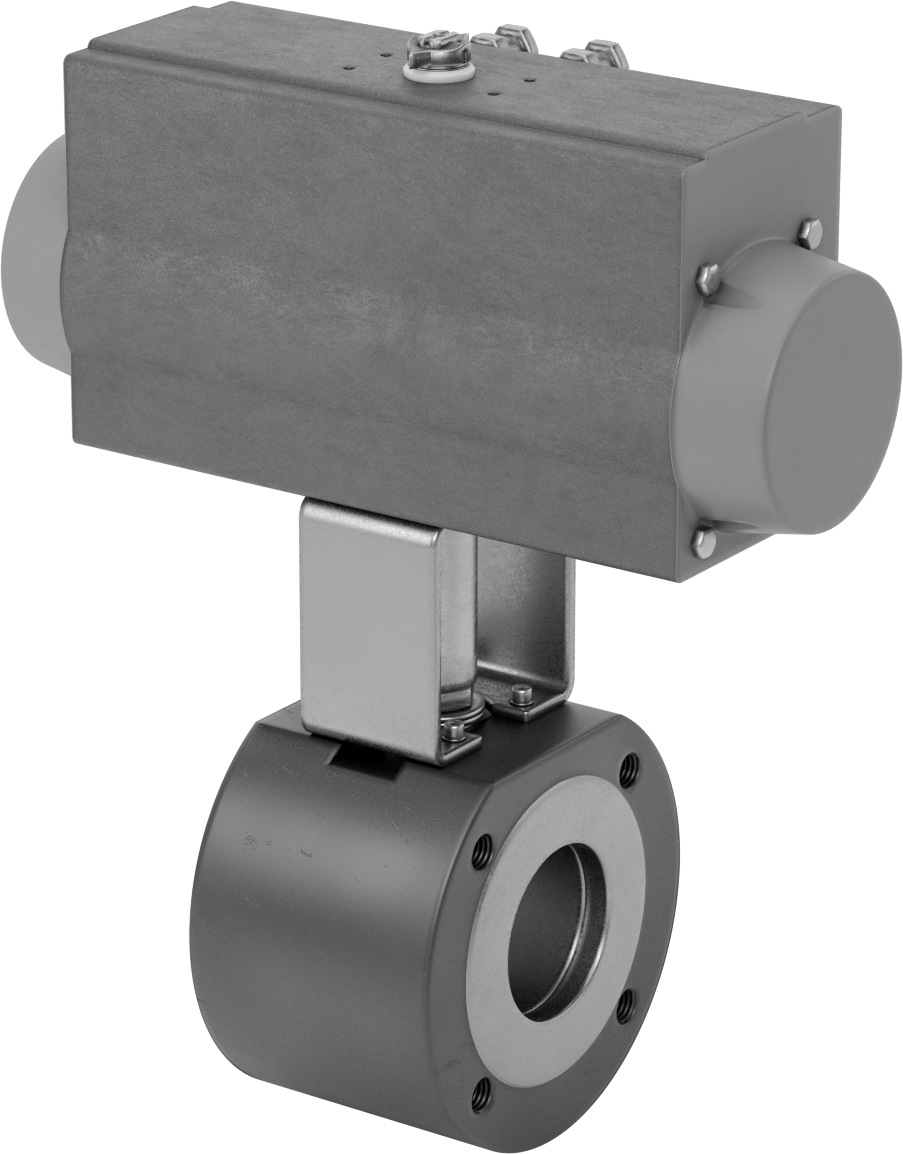

Yüksek Akışlı Flanşlı Hava Tahrikli Açma/Kapama Valfi, Tek Etkili Aktüatör
3 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Kare Tırnak Boyutu için | Yağ, Hava, Doğal Gaz, Propan, Bütan, Argon, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Basınç Sınıfı | 150 |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 37.62 cm |
| Cins | Dişi |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvatalar | |
| Delik Sayısı | 4 |
| Delik Boyutu | 5/8"1.59 cm |
| Dahil | Hayır |
| Çap | 6"15.24 cm |
| Akış Katsayısı (Cv) | 1,012.68 |
| Maksimum Basınç | 285 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 338° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | 0° ila 365° F |
| Buhar için Sıcaklık Aralığı | 215° ila 335° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 300° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.4A |
| Frekans | 60 Hz |
| Gövde Malzemesi | Karbon Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 4 13/16"12.22 cm |
| Vana Genişliği | 7 1/2"19.05 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 14.65"37.21 cm |
| Aktüatör Genişliği | 5 13/16"14.76 cm |
| Toplam Uzunluk | 14 5/8"37.15 cm |
| Toplam Yükseklik | 18 5/16"46.51 cm |
| Toplam Genişlik | 7 1/2"19.05 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 40 ila 115 psi |
| Montaj Yönü | Yatay, Dikey |
| Montaj Deliği Diş Boyutu | M8 × 1.25 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Karşılanan Teknik Özellikler | ASME B16.34 |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Doğal Gaz, Neon, Yağ, Propan, Buhar, Xenon |
| Orta | Aseton, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Etanol, İzopropil Alkol, Metanol, Metil Etil Keton, Mineral Solvent, Azot, Su |
| Yetersiz | Amonyak, Klor, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
Küresel vana tasarımları, bu vanaların diğer flanşlı vanaların üç katı akışı idare etmesini sağlar. Basınçlı hava ile çalışır ve motor tahrikli vanalardan daha hızlı bir şekilde akışı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmelisiniz. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi tam geçişli olduğundan akışı kısıtlamazlar.
Aktüatör, kolay sökme, bakım ve onarım için bir braket vasıtasıyla vana gövdesine sabitlenmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanırlar. Bu vanalar, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
