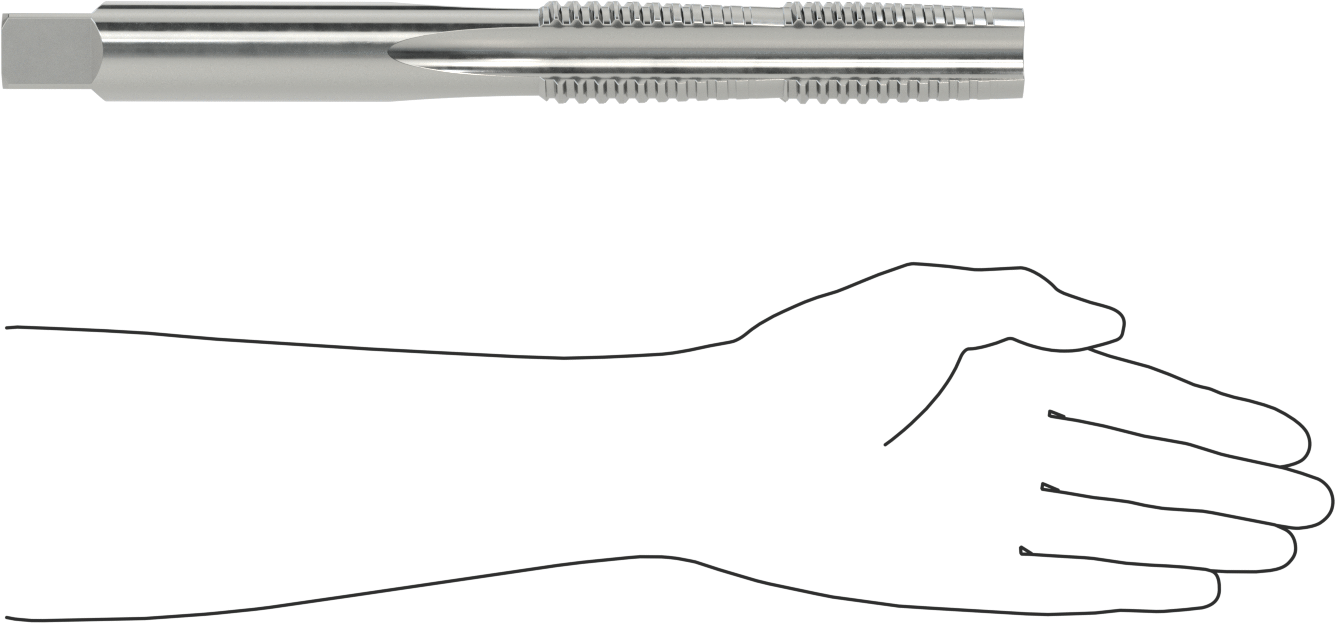

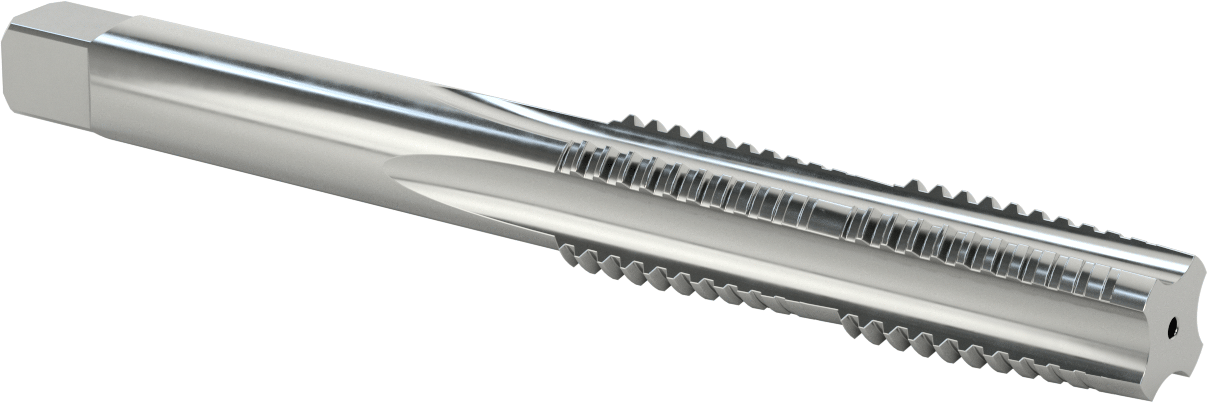

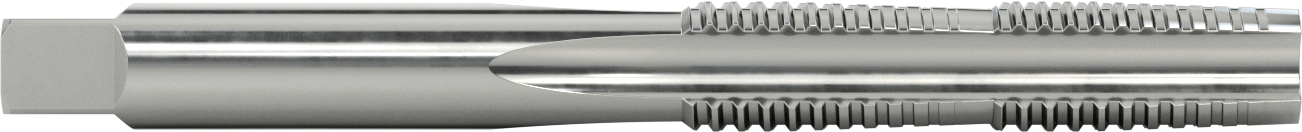

Acme Diş Açma Kılavuzu, Sağ El
1-1/2" (3.81 cm)-4 Diş Boyutu, 5-7/8" (14.92 cm) Diş Uzunluğu
₺55.989 Adet
25345A65
1'li paket
| Kare Şaft Boyutu için | Acme Dişleri |
| Diş Yönü | Sağ El |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Kaplamasız |
| Dişler | |
| Boyut | 1 1/2"-43.81 cm |
| Uzunluk | 5 7/8"14.92 cm |
| Toplam Uzunluk | 12 5/8"32.07 cm |
| Diş Tipi | Acme |
| Yiv Sayısı | 4 |
| Matkap Ucu | |
| Boyut | 32 mm |
| Ondalık Eşdeğer | 1.2598"3.20 cm |
| Sap Tipi | Kare |
| Yiv Tipi | Düz |
| Delik Tipi için | Geçişli |
| Kare Delik Boyutu için | Alüminyum, Pirinç, Bronz, Bakır, Demir, Nikel, Plastik, Paslanmaz Çelik, Çelik |
| Alüminyum için Maksimum Diş Açma Derinliği | 4 1/2"11.43 cm |
| Pirinç için Maksimum Diş Açma Derinliği | 4 1/2"11.43 cm |
| Bronz için Maksimum Diş Açma Derinliği | 3"7.62 cm |
| Dökme Demir için Maksimum Diş Açma Derinliği | 4 1/2"11.43 cm |
| Bakır için Maksimum Diş Açma Derinliği | 4 1/2"11.43 cm |
| Nikel için Maksimum Diş Açma Derinliği | 3"7.62 cm |
| Plastik için Maksimum Diş Açma Derinliği | 4 1/2"11.43 cm |
| Paslanmaz Çelik için Maksimum Diş Açma Derinliği | 3"7.62 cm |
| Çelik için Maksimum Diş Açma Derinliği | 3"7.62 cm |
| Diş Açma Uç Sayısı | 1 |
| Diş Uyumu | Acme Sınıf 2G |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 820740.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kılavuz vida somunlarında, lineer aktüatörlerde, mengene ve diğer hareketli bileşenlerde bulunan geniş Acme dişlerini oluşturun. Bu kılavuzlar, iki set pahlı dişe sahiptir: ilki kaba profili kesmek, ikincisi ise bitirmek içindir. Kılavuzu ters çevirdiğinizde iki farklı diş iş parçasına zarar verebileceğinden, bunlar sadece deliklerden geçmek içindir. Diş açma işlemi bittiğinde, kılavuzu tutucudan çıkarın ve deliğin diğer tarafından çıkarın. Tandem kılavuzlar olarak da bilinir.
Yüksek Hızlı Çelik — Bu kılavuzlar, keskinliklerini korumak için ısıya ve aşınmaya dirençlidir.
