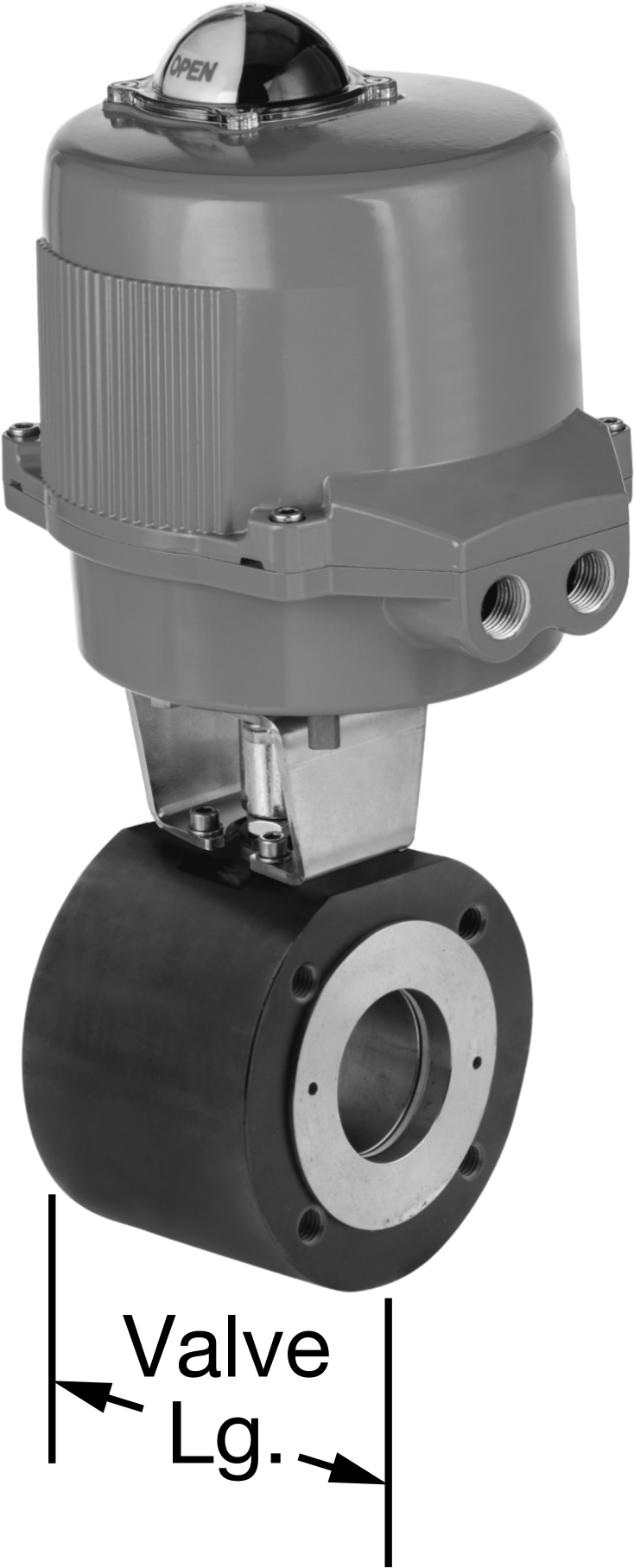

Yüksek Akışlı Flanşlı Motor Tahrikli Açma/Kapama Valfi
120V AC, 2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Yerinde Arıza |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 25.08 cm |
| Cins | Dişi |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvatalar | |
| Delik Sayısı | 4 |
| Delik Boyutu. | 5/8"1.59 cm |
| Dahil | Hayır |
| Çap | 4 3/4"12.06 cm |
| Akış Katsayısı (Cv) | 307.4 |
| Basınç Sınıfı | 150 |
| Maksimum Basınç | 275 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 338° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | 0° ila 365° F |
| Buhar için Sıcaklık Aralığı | 210° ila 335° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 130° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.6A |
| Frekans | 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Açma/Kapama Süresi | 45 Dakika Açık, 15 Dakika Kapalı |
| Gövde Malzemesi | Karbon Çelik |
| Bilye Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 3 1/4"8.25 cm |
| Vana Genişliği | 9 7/8"25.08 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 7 3/4"19.68 cm |
| Aktüatör Genişliği | 6 15/16"17.62 cm |
| Toplam Uzunluk | 7 3/4"19.68 cm |
| Toplam Yükseklik | 19 1/16"48.42 cm |
| Toplam Genişlik | 9 7/8"25.08 cm |
| Montaj Yönü | Yatay, Dikey |
| Montaj Deliği Diş Boyutu | M6 × 1 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Özellikler | Yardımcı Anahtarlar, Dahili Isıtıcı |
| Anahtar Sayısı | 2 |
| Endüstriyel Anahtar Tanımı | SPDT |
| Karşılanan Teknik Özellikler | ASME B16.34 |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Argon, Doğal Gaz, Neon, Yağ, Propan, Buhar, Su, Xenon |
| Orta | Aseton, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Etanol, İzopropil Alkol, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Azot |
| Yetersiz | Amonyak, Klor, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848120.0020 |
| ECCN | EAR99 |
Küresel vana tasarımları sayesinde bu vanalar, standart flanşlı vanaların en az üç katı akış kapasitesine sahiptir. Tüm vanalar, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Çalışmaları için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi yerinde arıza özelliğine sahiptir; güç kesildiğinde vana mevcut konumunda kalır. Vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Aktüatör, kolay sökme, bakım ve onarım için bir braket vasıtasıyla vana gövdesine sabitlenmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. İki adet tek kutuplu, çift atımlı (SPDT) yardımcı anahtar, bu vanaları sıcaklık izleme ekipmanlarına, programlanabilir mantık denetleyicilerine veya konveyör sirenlerine bağlamanıza olanak tanır. Yoğuşma birikiminin neden olduğu motor hasarını önlemek için vana çalıştırıldığında dahili ısıtıcı otomatik olarak devreye girer. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
