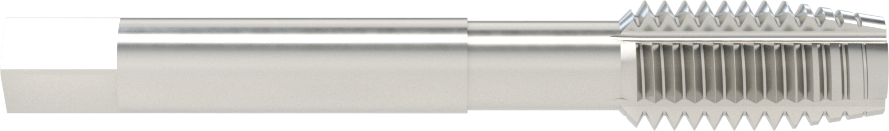

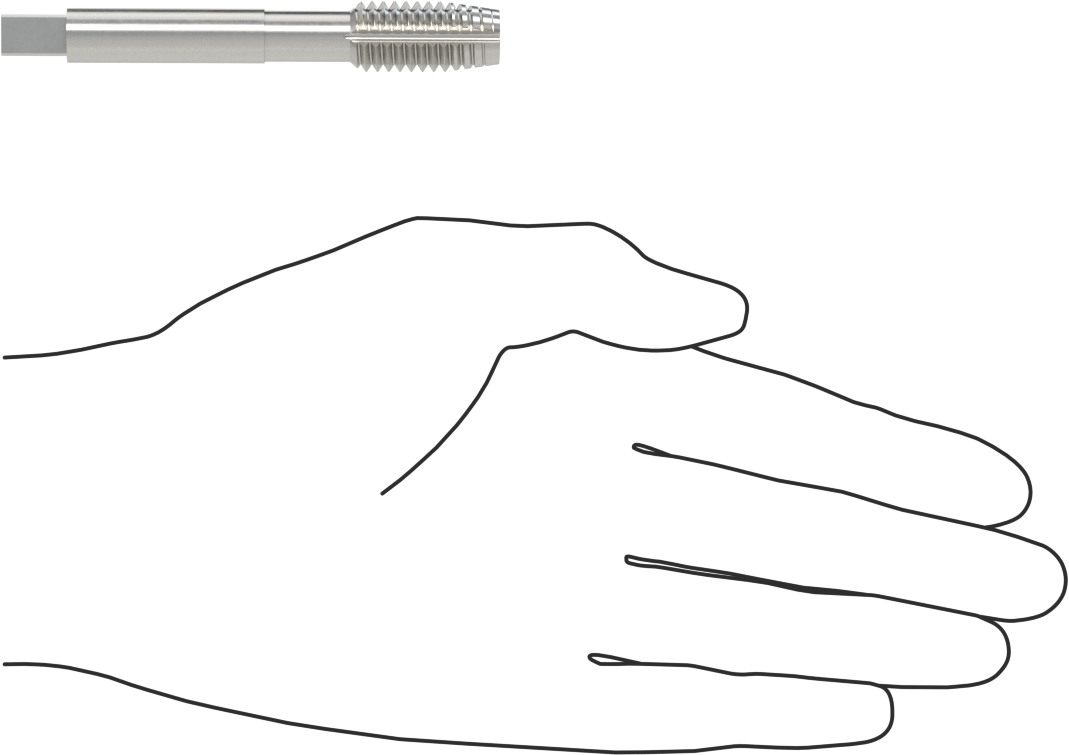

Talaşsız Kılavuz, Kaplamasız Yüksek Hızlı Çelik, Standart Pah
1/2" (1.27 cm)-13 Diş Boyutu
| Kare Şaft Boyutu için | Bağlantı Elemanı Dişleri |
| Diş Yönü | Sağ El |
| Malzeme | Yüksek Hızlı Çelik |
| Yüzey İşlemi | Kaplamasız |
| Pah Türü | Tapa |
| Dişler | |
| Boyut | 1/2"-131.27 cm |
| Uzunluk | 15/16"2.38 cm |
| Toplam Uzunluk | 3 3/8"8.57 cm |
| Diş Tipi | UNC |
| Yiv Sayısı | 0 |
| Matkap Ucu | |
| Boyut | 15/32"1.19 cm |
| Ondalık Eşdeğer | 0.4688"1.19 cm |
| Sap Tipi | Kare |
| Yiv Tipi | Yivsiz |
| Kare Delik Boyutu için | Alüminyum, Pirinç, Bronz, Bakır, Demir, Paslanmaz Çelik, Çelik |
| Maksimum Diş Açma Derinliği | 15/16"2.38 cm |
| Diş Açma Uç Sayısı | 1 |
| Performans | Çentiksiz |
| Adım Çapı Sınırı | H5 |
| Adım Çapı Toleransı | 0.002" ila 0.0025"0.01 cm / 0.01 cm |
| Kılavuz Açma Yöntemi | Diş Açma |
| Menşe Ülke | Güney Kore |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2022, 223 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 820740.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Yiv yok, talaş yok. Malzemeye dişleri presleyerek, işinizi yavaşlatacak veya kılavuzu hasarlandıracak birikinti oluşmasını tamamen önleyin. Bu kılavuzlar malzemeyi kesmek yerine yerinden ittiği için daha sağlam ve temiz dişler oluşturur. Ancak, delik boyutunun tam olarak uygun olması gerekir; aksi takdirde kılavuz çekme işlemi zorlaşabilir ve zayıf dişler oluşabilir. Yivsiz kılavuzlar, yivli kılavuzlara göre daha hızlıdır ve sürmek için daha fazla kuvvet gerektirir, bu nedenle genellikle freze tezgahındaki üretim işlerinde kullanılır. Soğuk şekillendirme kılavuzları olarak da bilinir.
Hızlı Kesim Çeliği — En çok yönlü kesme uçları, keskinliğini korumak için ısıya ve aşınmaya dayanır. Çoğu metal için uygundur.
Kaplamasız — Ekonomik bir seçim olan bu ürünler, kaplamalı kılavuzlar kadar uzun ömürlü değildir.
Standart Pah — En çok tercih ettiğimiz pah türü olan bu pahlar, hem açık deliklerden hem de kör deliklerden geçer. Konik kısım, konik pahdan daha kısa ve taban pahından daha uzundur. Sonuç olarak, taban kılavuzlarından daha kolay döndürülürler, ancak konik kılavuzlardan daha fazla güç gerektirirler.
