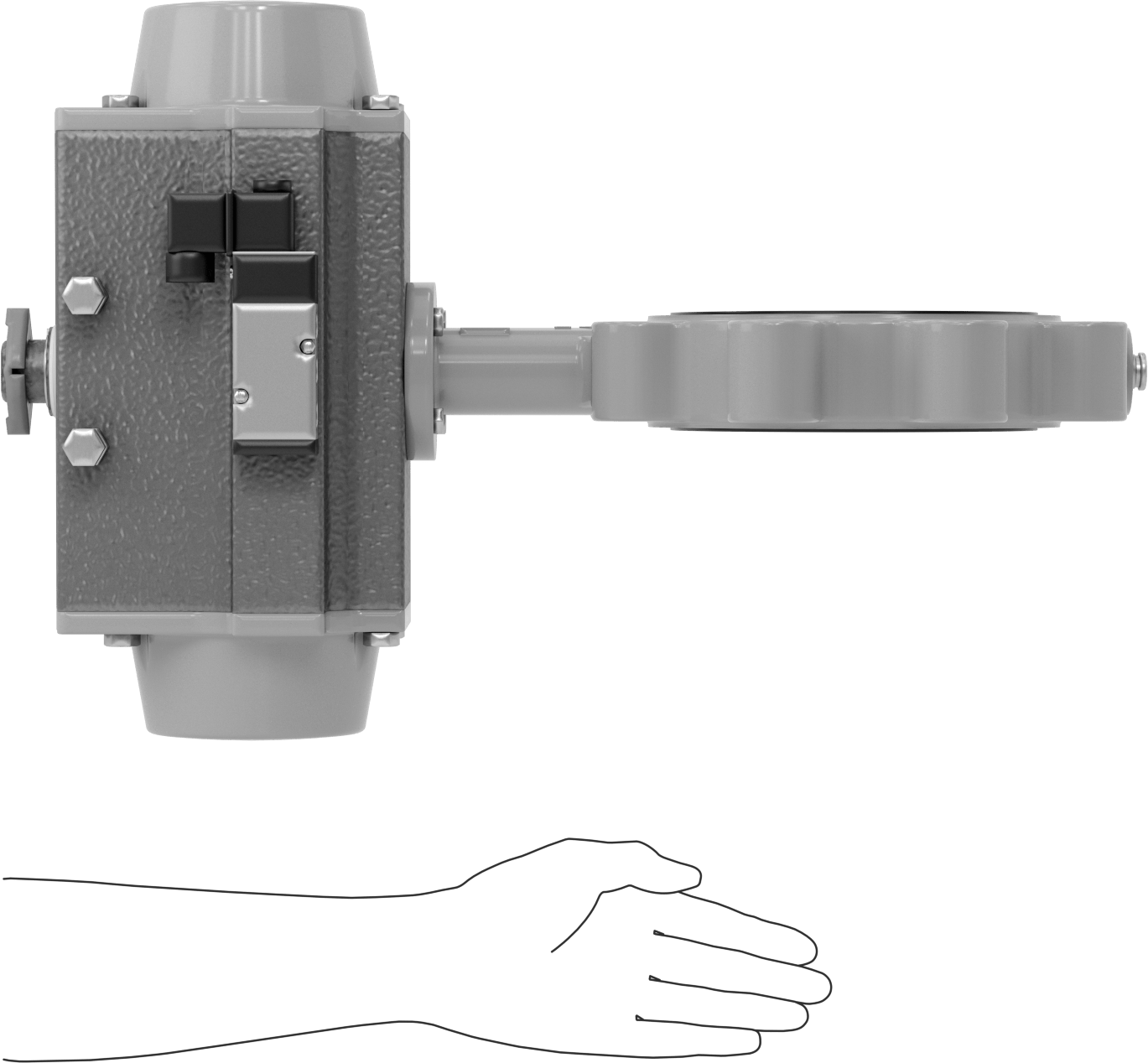

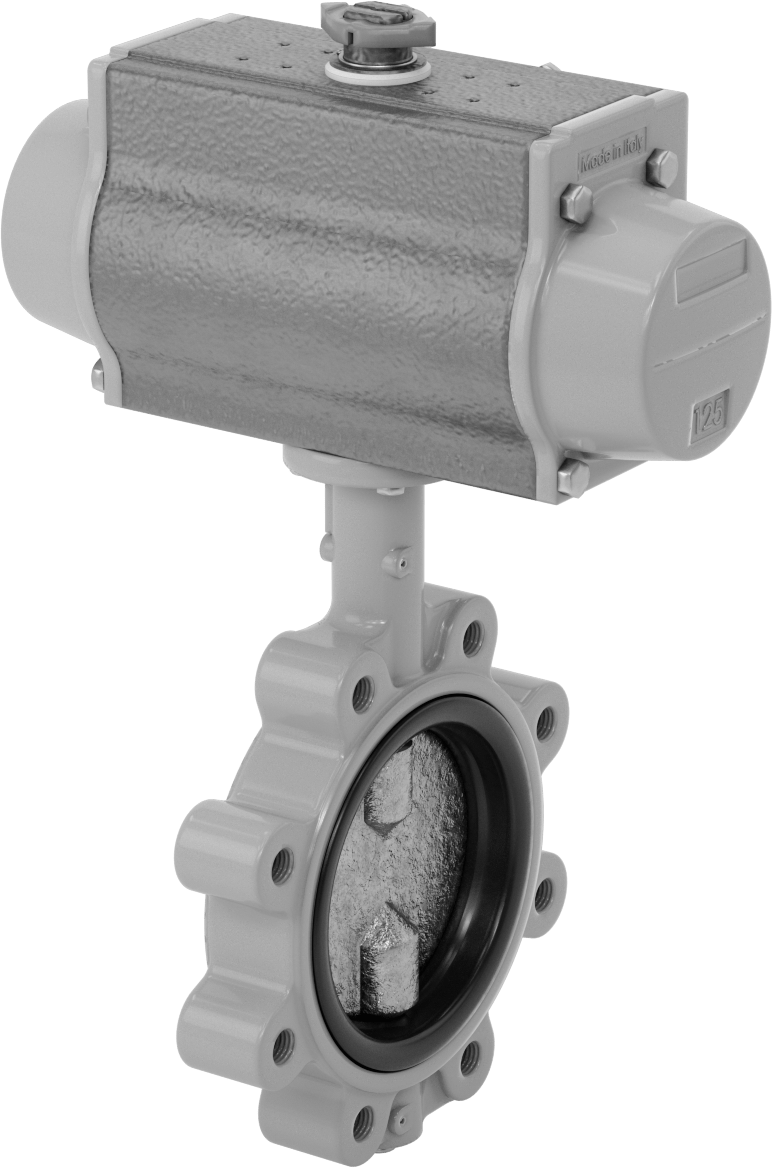

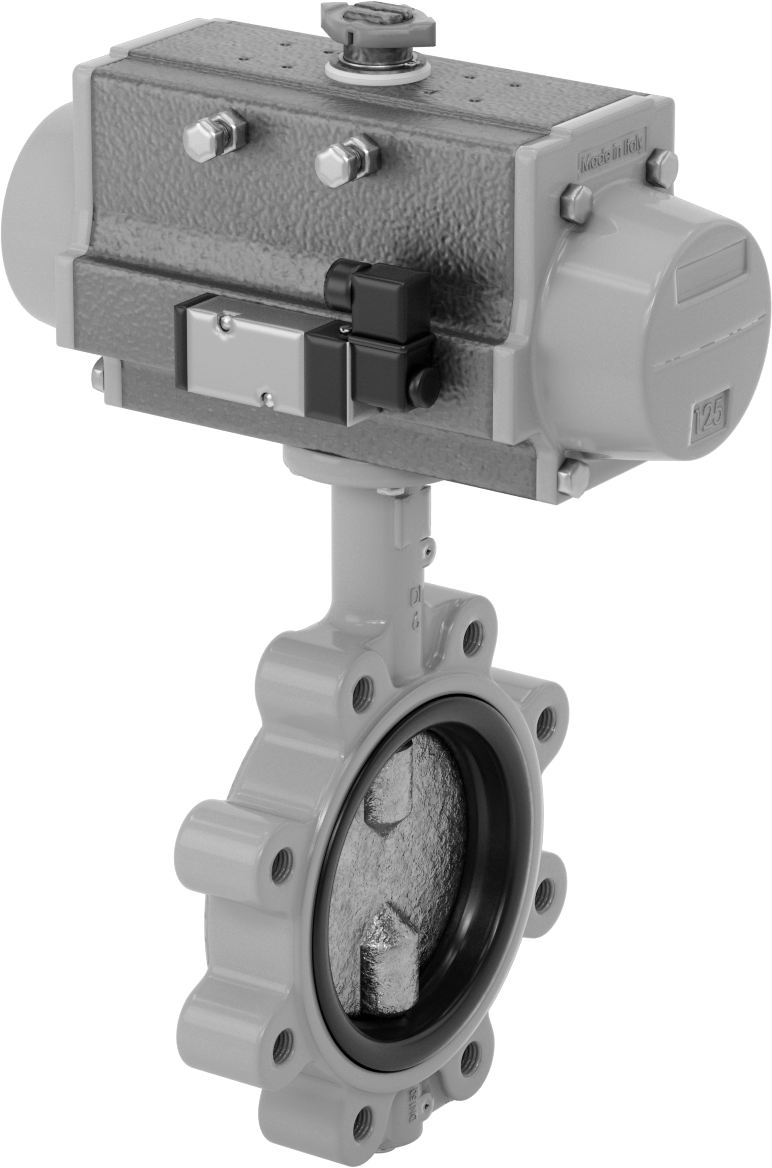

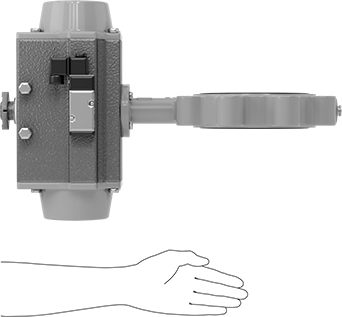

Flanşlı Hava Tahrikli Açma/Kapama Vanası, Tek Etkili Aktüatör
6 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kelebek |
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Hava, Argon, İçme Suyu, Helyum, Neon, Buhar, Xenon, Kripton |
| Basınç Sınıfı | 150 |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 615.24 cm |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvatalar | |
| Delik Sayısı | 8 |
| Delik Boyutu | 3/4"1.90 cm |
| Dahil | Hayır |
| Çap | 9 1/2"24.13 cm |
| Akış Katsayısı (Cv) | 1,620 |
| Maksimum Basınç | 250 psi @ 100° F |
| Maksimum Buhar Basıncı | Derecelendirilmemiştir |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 2.2 sec. |
| Sıcaklık Aralığı | -30° ila 250° F |
| Buhar için Sıcaklık Aralığı | Derecelendirilmemiştir |
| Aktüatör Sıcaklık Aralığı | 0° ila 300° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 62mA |
| Frekans | 60 Hz |
| Gövde Malzemesi | Sfero Döküm |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | EPDM Kauçuk |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 3/16"5.56 cm |
| Vana Genişliği | 9 1/2"24.13 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 16 7/8"42.86 cm |
| Aktüatör Genişliği | 6 7/16"16.35 cm |
| Toplam Uzunluk | 16 7/8"42.86 cm |
| Toplam Yükseklik | 22 1/2"57.15 cm |
| Toplam Genişlik | 9 1/2"24.13 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 40 ila 115 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | API 609; NSF/ANSI 61 |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Neon, Buhar, Su, Xenon |
| Orta | Karbondioksit, Deiyonize Su, Etanol, Sıvı Karbondioksit, Metanol, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot |
| Yetersiz | Aseton, Amonyak, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Gazyağı, Sıvı Argon, Sıvı Azot, Sıvı Oksijen, Metil Etil Keton, Doğal Gaz, Yağ, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848120.0020 |
| ECCN | EAR99 |
Motor tahrikli vanalardan daha hızlı bir şekilde akışı otomatik olarak başlatmak ve durdurmak için bu vanalar basınçlı hava ile çalışır. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir. Valflerin çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez.
Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır. Vanalar, içme suyu ile kullanım için NSF/ANSI 61 standardına uygundur.
Tüm vanalar kulplu tiptedir; delik düzenleri aynı boru çapındaki ANSI flanşlarıyla uyumludur. Bu vanalar, iki flanş arasına yerleştirilebilir veya boru hattının bir ucunda bakım yapılırken diğer ucun basıncını düşürmeden tek bir flanşa doğrudan cıvatalanabilir.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanırlar. Bu vanalar, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
