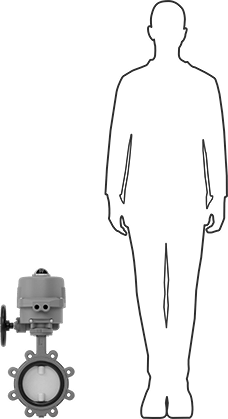

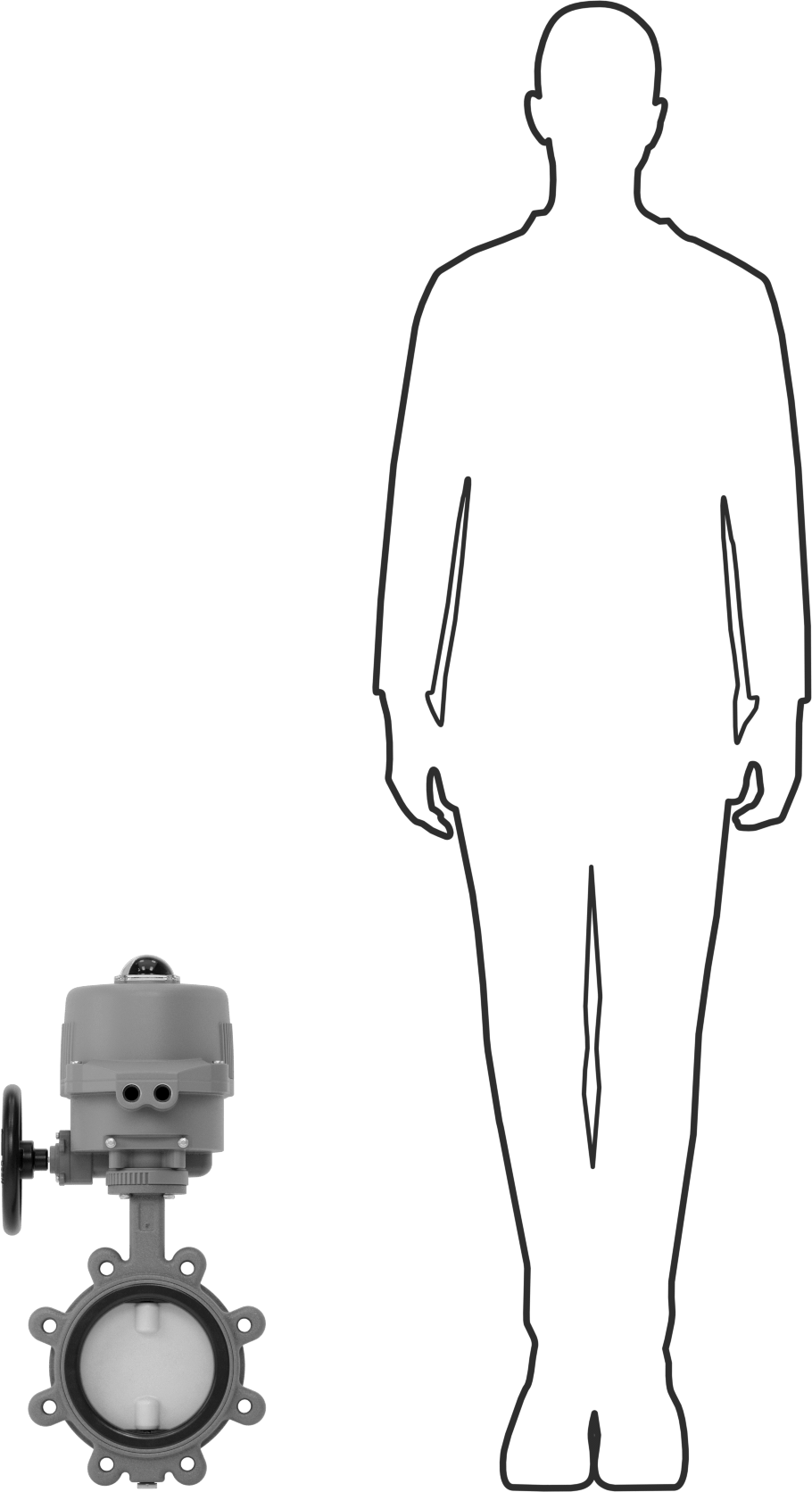

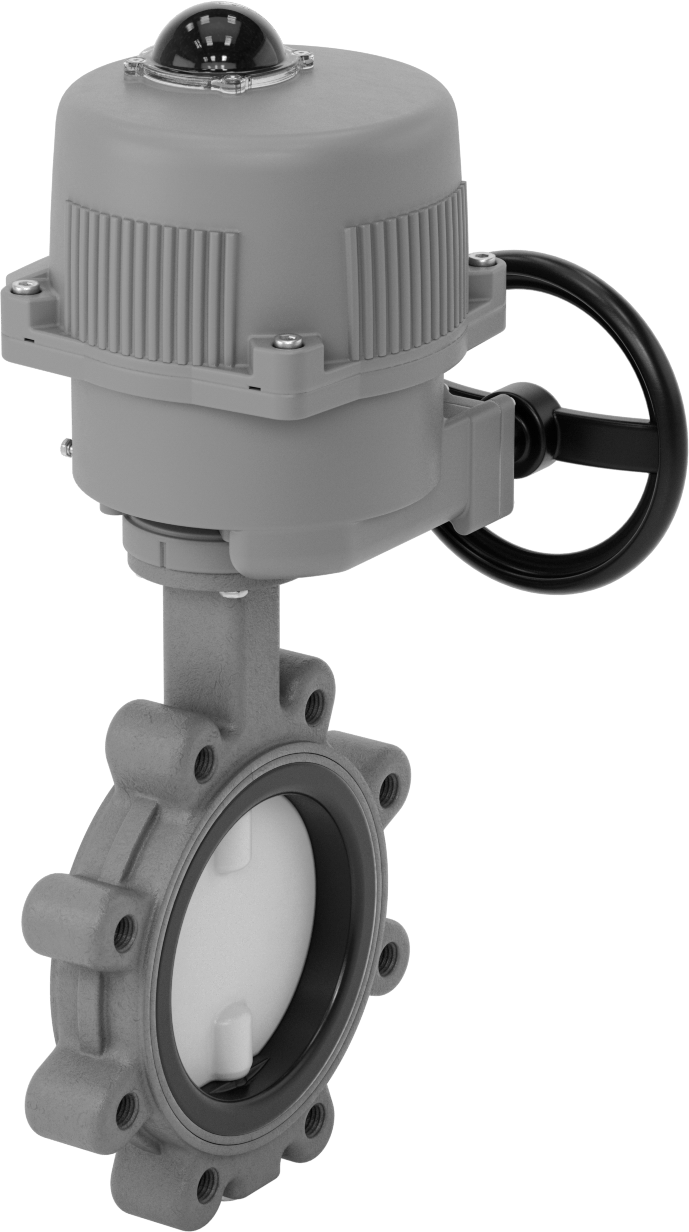

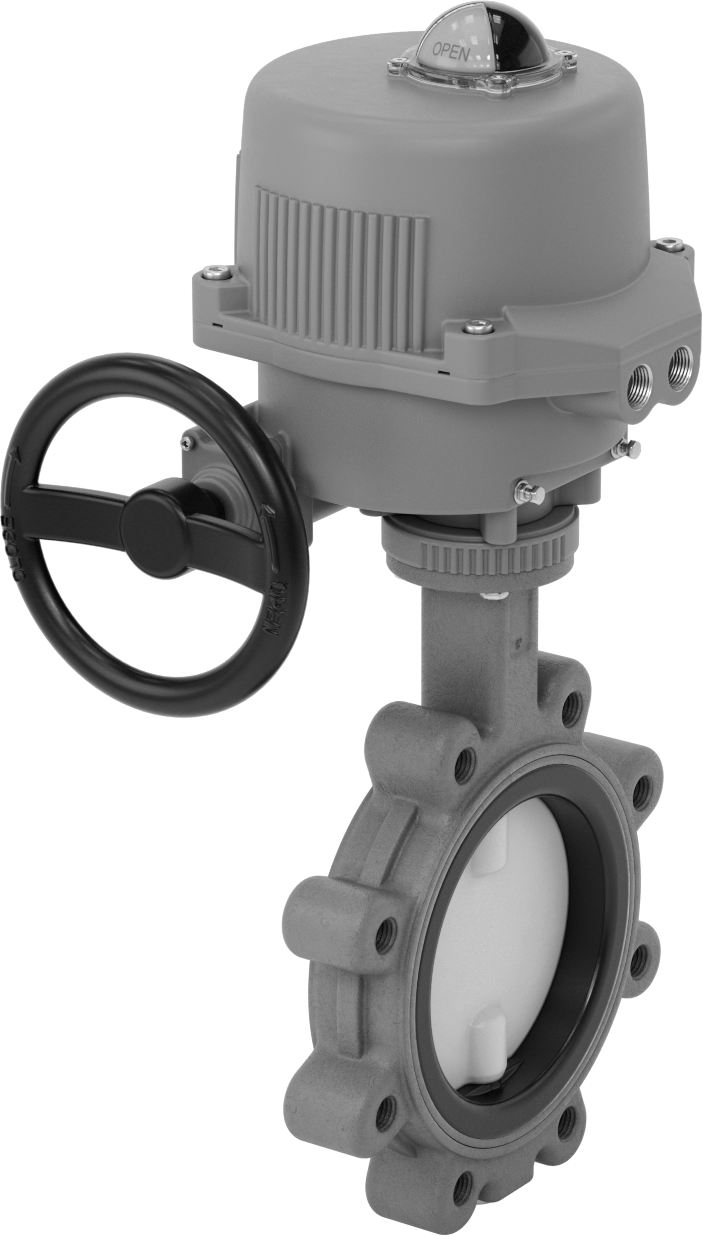

Flanşlı Motor Tahrikli Açma/Kapama Vanası
120V AC, 6 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kelebek |
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Yerinde Arıza |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, İçme Suyu, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 615.24 cm |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvatalar | |
| Delik Sayısı | 8 |
| Delik Boyutu | 3/4"1.90 cm |
| Dahil | Hayır |
| Çap | 9 1/2"24.13 cm |
| Akış Katsayısı (Cv) | 1,620 |
| Basınç Sınıfı | 150 |
| Maksimum Basınç | 250 psi @ 100° F |
| Maksimum Buhar Basıncı | Derecelendirilmemiştir |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 27 sec. |
| Sıcaklık Aralığı | -30° ila 250° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 130° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.6A |
| Frekans | 60 Hz |
| Gövde Malzemesi | Sfero Döküm |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | EPDM Kauçuk |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 3/16"5.56 cm |
| Vana Genişliği | 12"30.48 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 10 1/2"26.67 cm |
| Aktüatör Genişliği | 10 5/8"26.99 cm |
| Toplam Uzunluk | 10 1/2"26.67 cm |
| Toplam Yükseklik | 24 1/16"61.12 cm |
| Toplam Genişlik | 10 5/8"26.99 cm |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Sap Stili | Tekerlek |
| Sap Tipi | El Çarkı |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Özellikler | Yardımcı Anahtarlar, Dahili Isıtıcı |
| Anahtar Sayısı | 2 |
| Endüstriyel Anahtar Tanımı | SPDT |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | API 609; NSF/ANSI 61 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Helyum, Kripton, Doğal Gaz, Neon, Yağ, Propan, Buhar, Su, Xenon |
| Orta | Karbondioksit, Deiyonize Su, Etanol, Sıvı Karbondioksit, Metanol, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot |
| Yetersiz | Aseton, Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Gazyağı, Sıvı Argon, Metil Etil Keton, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.3075 |
| ECCN | EAR99 |
Elektrikle çalışan bu vanalarla flanşlı boru hatlarındaki akışı otomatik olarak başlatın ve durdurun. Tüm vanalar “fail in place” (yerinde kalma) özelliğine sahiptir; elektrik kesintisi durumunda vana mevcut konumunda kalır.
Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör, vana gövdesine doğrudan monte edilmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. İki adet tek kutuplu, çift atımlı (SPDT) yardımcı anahtar, bu vanaları sıcaklık izleme ekipmanlarına, programlanabilir mantık denetleyicilerine veya konveyör sirenlerine bağlamanıza olanak tanır. Yoğuşma birikiminin neden olduğu motor hasarını önlemek için vana çalıştırıldığında dahili ısıtıcı otomatik olarak devreye girer. Vanalar, içme suyu ile kullanım için NSF/ANSI Standart 61'e uygundur.
Tüm vanalar kulplu tiptedir; delik düzenleri aynı boru çapındaki ANSI flanşlarıyla uyumludur. Bu vanalar, iki flanş arasına yerleştirilebilir veya boru hattının bir ucunda bakım yapılırken diğer ucun basıncını düşürmeden tek bir flanşa doğrudan cıvatalanabilir.
Manuel devreye alma özelliğine sahip vanalar, elektrik kesintileri sırasında çalıştırılabilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
