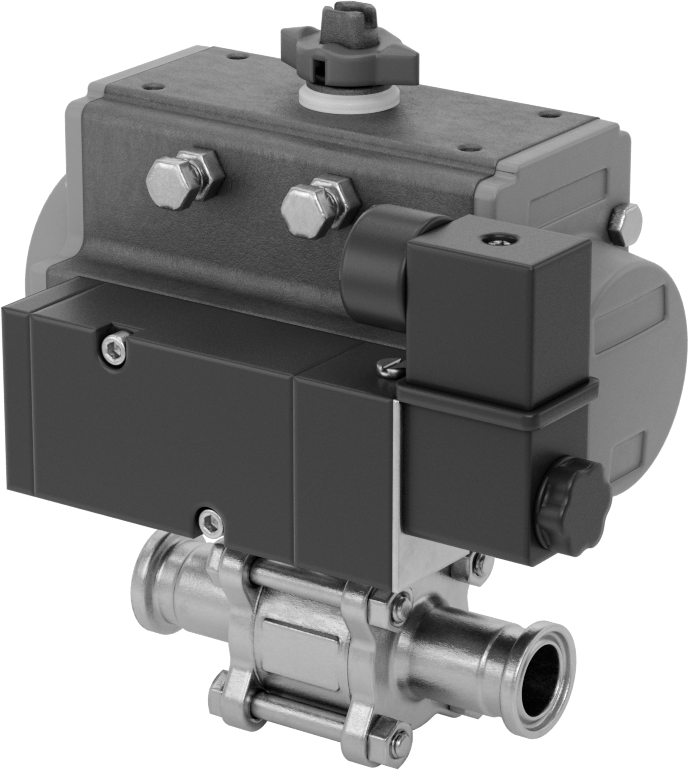

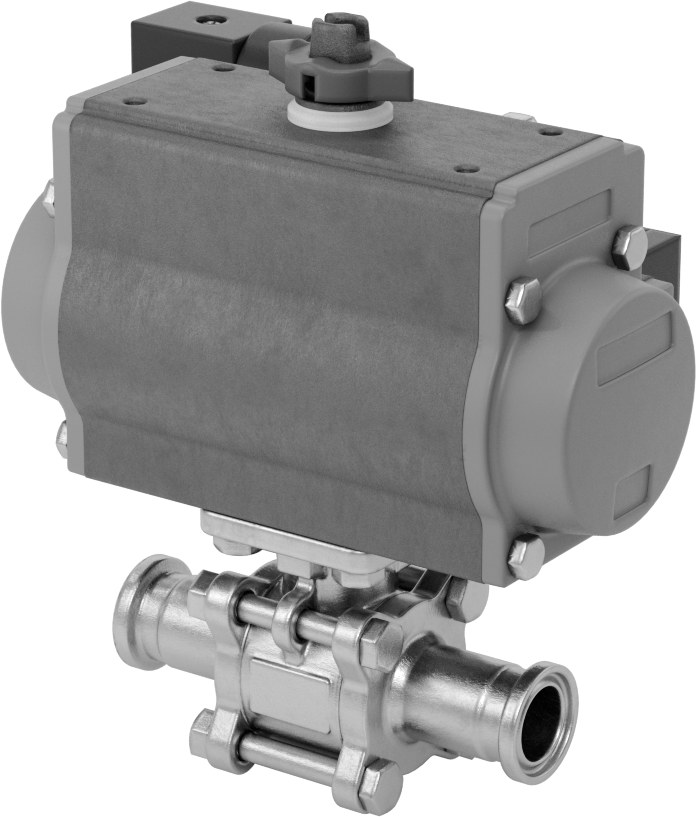

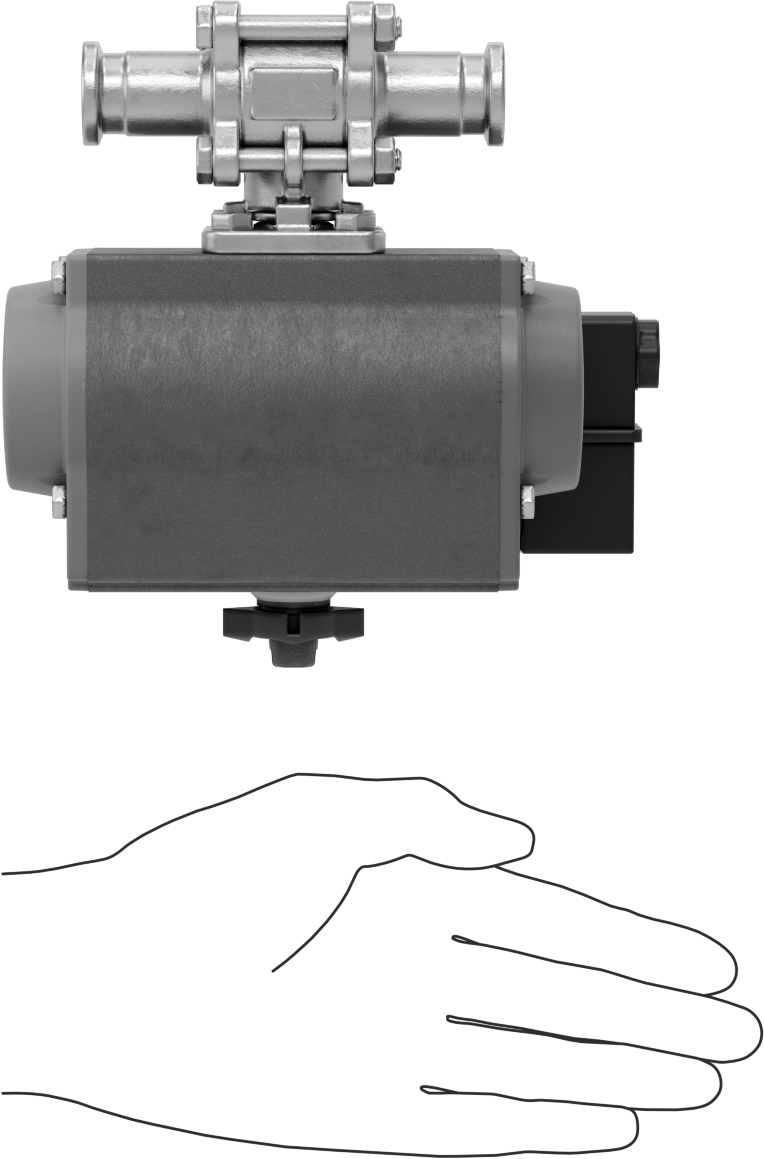

Gıda ve İçecek için Hava Tahrikli Açma/Kapama Valfi, Çift Etkili Aktüatör
3/4" (1.90 cm) Dış Çaplı Boru için
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava ile Kapanan, Hava ile Açılan |
| Birlikte Kullanım | İçecek, Gıda |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Hızlı Kelepçe Bağlantı Tipi | Hızlı Kelepçe |
| Boru Dış Çapı için | 3/4"1.90 cm |
| Cins | Dişi |
| Bağlantı Stili | Hızlı Kelepçe |
| Akış Katsayısı (Cv) | 34 |
| Maksimum Basınç | 1000 psi @ 100° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 0.3 sec. |
| Sıcaklık Aralığı | -20° ila 365° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 300° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 62mA |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 4"10.16 cm |
| Vana Genişliği | 1 3/4"4.44 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5 9/16"14.13 cm |
| Aktüatör Genişliği | 2 13/16"7.14 cm |
| Toplam | |
| Uzunluk | 6 7/16"16.35 cm |
| Yükseklik | 6 3/8"16.19 cm |
| Genişlik | 3 13/16"9.68 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 40 ila 115 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Çevre | Gıda Endüstrisi, Sıhhi |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor, İzopropil Alkol, Sıvı Argon, Fosforik Asit (%100 Konsantrasyon), Sülfürik Asit, Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848120.0020 |
| ECCN | EAR99 |
Gıda ve içecek uygulamalarında hijyen standartlarını sağlamak için, bu vanalar kolay temizlik amacıyla hijyenik hızlı kelepçeli bağlantılara ve cilalı iç yüzeylere sahiptir. Üç parçalı cıvatalı gövde, boru bağlantılarını sökmeden ve vanayı hattınızdan çıkarmadan iç bileşenlere erişim sağlamak için parçalara ayrılabilir. Diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlayan küresel vana tasarımına sahiptirler. Hepsi basınçlı hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, elektrikli pilot vana veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Gövde, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Çift etkili aktüatörler, vanayı açmak ve kapatmak için hava basıncına ihtiyaç duyar. Bir kez çalıştırıldığında, bu vanalar hava basıncı uygulanana kadar çalışır durumda kalır, bu nedenle bir vana başlangıç konumuna sahip değildirler.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
