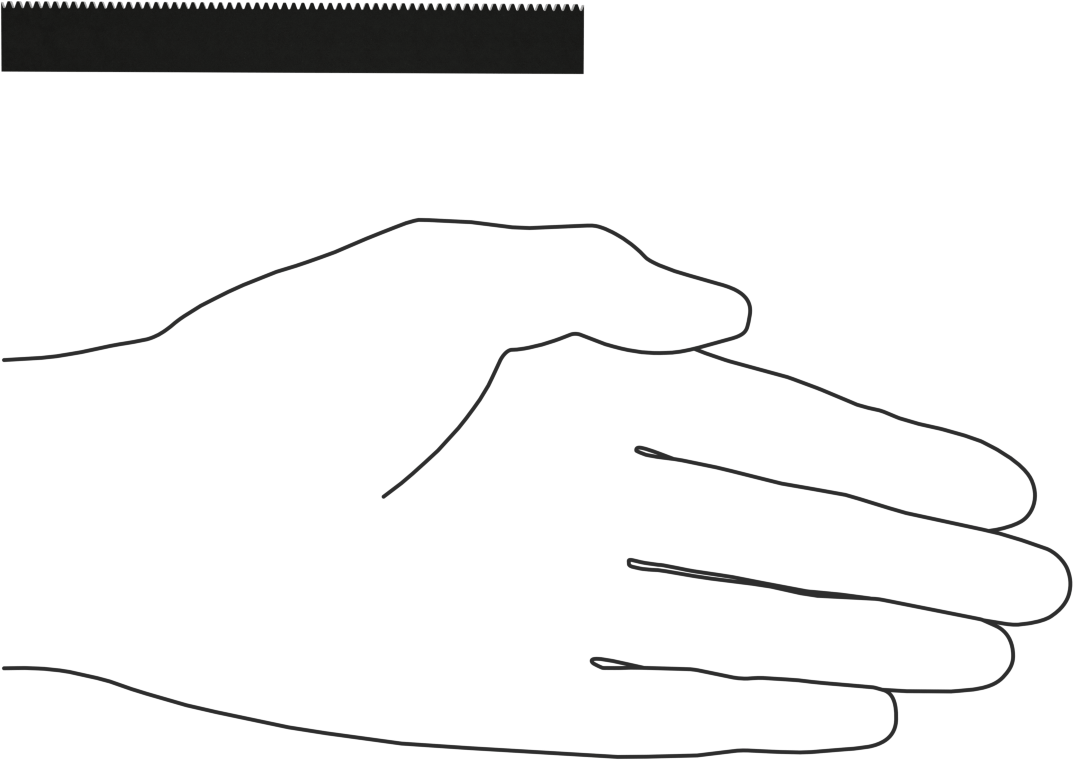

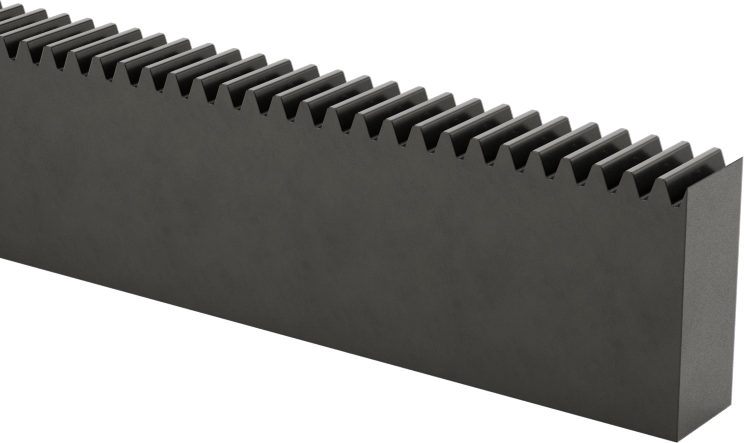

Metal Dişli Rafı - 20 Derece Basınç Açısı
0,5 Modül, 100 mm Uzunluk, 11,500 mm Adım Yüksekliği
₺3.231 Paket
2485N242
1'li paket
| Basınç Açısı | 20° |
| Dişli Raf Şekli | Dikdörtgen |
| Dişli Modülü | 0.5 |
| Uzunluk | 100 mm |
| Adım Yüksekliği | 11.5 mm |
| Yükseklik | 12 mm |
| Yüzey Genişliği | 5 mm |
| Diş Isıl İşlemi | Sertleştirilmemiş |
| Malzeme | Siyah Oksit 1045 Karbon Çelik |
| Bileşen | Dişli Rafı |
| Dişli Tipi | Diken |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.4050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Ağır hizmet uygulamaları için ideal olan bu raflar, döner hareketi doğrusal harekete dönüştürmek için düz dişlilerle uyumludur.
Bileşenlerin doğru şekilde birbirine geçmesi için aynı basınç açısına ve adım/modüle sahip olmaları gerekir.
20° Basınç Açısı—Güncel endüstri standardı olan bu 20° basınç açılı dişli çubuklar, 14½° basınç açılı dişli çubuklara göre daha kalın ve daha sağlam dişlere sahiptir.
Çelik — Çelik dişli rafları sert, güçlü ve aşınmaya dayanıklı dişlere sahiptir, ancak neme ve aşındırıcı kimyasallara maruz kaldıklarında paslanırlar.
